產品描述

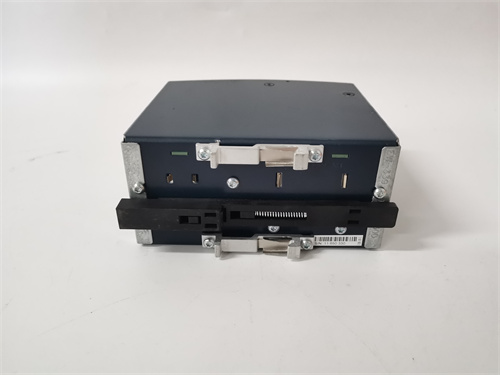

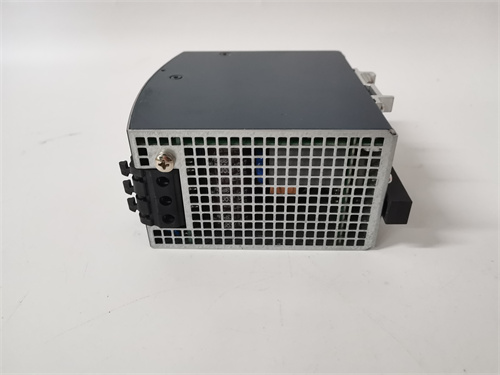

Emerson 1X00569H01 是 Emerson（艾默生）旗下西屋（Westinghouse）或 Ovation 分布式控制系統（DCS）平臺中的一款關鍵電源供應模塊。該模塊作為系統機柜或控制器節點的核心電源轉換單元，負責將輸入的原始交流或直流工業電源，轉換為純凈、穩定且隔離的多路直流電壓，以供控制器處理器、存儲器、通信卡及所有關聯的輸入/輸出（I/O）模塊運行。Emerson 1X00569H01 專為高可用性和容錯性設計，通?？膳渲脼椴⑿腥哂啵∟+1）模式運行，以消除電源單一故障點，確?？刂葡到y(tǒng)在發電廠、石油化工等連續過程工業中的不間斷運行。整個控制節點的可靠運行都依賴于 Emerson 1X00569H01 的精確、穩定輸出，使其成為保障24/7關鍵任務系統可用性的基石。

產品參數

• 制造商和型號: Emerson (Westinghouse) 1X00569H01

• 功能: 冗余、可熱插拔電源供應單元（PSU），適用于 WDPF/Ovation DCS

• 系統兼容性: Westinghouse WDPF， Emerson Ovation DCS（特定機箱/節點型號）

• 輸入電壓: 寬范圍交流輸入，典型值為 85-264V AC，47-63 Hz，適用于全球電網。

• 輸出電壓: 提供多路隔離直流輸出。標準輸出包括 +5V DC（數字邏輯）、±12V DC 或 ±15V DC（模擬電路和通信）以及 +24V DC（現場設備電源）。

• 輸出功率: 額定總功率（例如 250W， 400W），以滿足其關聯控制器及I/O模塊的最大配置負載。

• 冗余性: 設計用于真正的負載共享、并行冗余操作。具備均流和隔離二極管。

• 熱插拔能力: 可在系統運行狀態下插入或拔出，無需關閉控制節點。

• 保護功能: 全面的保護機制，包括：輸入浪涌保護、過壓保護（OVP）、過流保護（OCP）、過溫保護和短路保護。

• 狀態指示: 前面板配備多種LED指示燈，用于顯示交流電源正常、直流輸出正常、單元故障和負載共享狀態。

• 冷卻方式: 采用內部溫控風扇進行強制風冷。

• 外形尺寸: 模塊化機箱安裝單元，設計用于安裝在 Ovation 系統機柜內的專用電源插槽或托架中。

優勢和特點

Emerson 1X00569H01 的主要優勢在于其工程設計的高可靠性及其與 DCS 架構的無縫集成，能夠提供滿足系統電子設備精確噪聲和穩定性要求的電源。其關鍵特點包括真正的熱插拔能力，可在不中斷過程的情況下進行維護；先進的均流技術確保冗余單元間電流均勻分配，優化壽命。該模塊提供高效的電能轉換和低紋波/噪聲輸出，保證了電源品質。Emerson 1X00569H01 通過 LED 提供詳細的本地診斷，并能將故障狀態集成到 DCS 軟件中進行集中報警管理。其堅固的設計確保了在受控工業環境中的長期穩定運行。

應用領域案例

Emerson 1X00569H01 廣泛應用于發電和大型過程工業中 Emerson Ovation 系統的關鍵控制節點。它通常安裝在化石燃料電廠的機組主控制器機柜、核電站的非安全相關控制機柜，以及大型遠程 I/O 站中，為這些節點的所有電子設備供電。其冗余特性使其成為對運行連續性要求極高的鍋爐控制、汽輪機順序控制和安全相關輔助系統的首選電源方案。因此，Emerson 1X00569H01 是實現現代基礎負載電廠所需高可用性的戰略性組件。

與競品對比

作為專有的系統集成組件，Emerson 1X00569H01 在功能上沒有其他制造商的直接等價物。其對比主要在于同系列內不同功率等級或外形尺寸的其他 PSU 型號。與標準工業熱插拔電源相比，Emerson 1X00569H01 的優勢在于保證的機械集成度、連接器兼容性、預設的輸出電壓配置以及與系統熱環境和 EMI 環境的已驗證性能匹配。其價值在于作為經過驗證和批準的組件，能確保整個系統的保修、性能和安全性合規。

選用建議與注意事項

1. 必須精確匹配: Emerson 1X00569H01 必須是原裝型號的精確替換件。必須驗證其輸入電壓連接器類型、輸出電壓設定點、電流額定值、功率規格、引腳定義和物理尺寸與原裝單元完全一致。使用不正確或功率不足的 PSU 可能導致立即損壞或潛在故障。

2. 從授權或認證渠道采購: 此組件處理高功率且是系統安全的基礎。務必從授權的 Emerson 分銷商或經過認證的、信譽良好的工業電源翻新部件專業供應商處采購。Emerson 1X00569H01 的鏈接必須指向絕對可靠的來源，以避免假冒或劣質產品帶來的火災和設備損壞風險。

3. 負載審核: 在安裝前，確?，F(xiàn)有節點的總負載計算未超過 Emerson 1X00569H01 的額定容量。隨著時間推移，新增模塊可能增加了負載。

4. 安全第一 - 高壓危險: 此模塊的輸入端帶有致命的交流線電壓。在操作電源之前，務必對進入整個機柜的交流電源執行斷電、上鎖和掛牌（LOTO）程序，除非您接受過專門培訓并配備適當個人防護裝備（PPE）以在冗余系統中執行帶電熱插拔。

5. 初始運行監控: 在冗余系統中安裝新模塊后，監控“負載共享”指示燈，驗證兩個單元是否適當分擔電流。檢查模塊本身及 DCS 軟件中是否有任何報警指示。

6. 預防性維護: 即使具備冗余功能，也應安排定期預防性維護。包括清潔進氣濾網、檢查風扇是否有異常噪音以及在負載下驗證輸出電壓。在對 Emerson 1X00569H01 進行維護時，務必備好經過驗證的備件，以便在發現問題時立即進行熱更換。
