產品概述

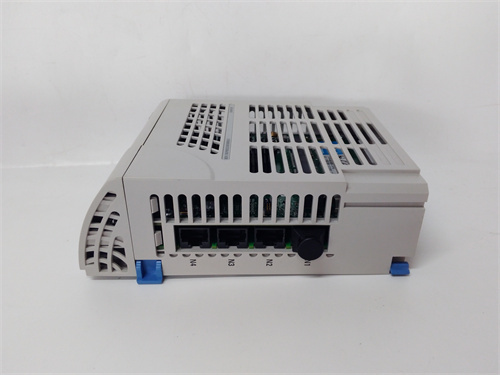

EMERSON 5X00481G04 是艾默生過程管理公司為其現代化的 DeltaV? 分布式控制系統 設計的一款關鍵I/O模塊。DeltaV系統是面向流程工業的領先自動化平臺。具體而言，EMERSON 5X00481G04 是一款高密度數字量輸入模塊。它在控制系統中扮演著“現場狀態感知器”的角色，專門用于采集來自現場的各種開關量信號（如泵/閥的運行狀態、液位開關、壓力開關、電機保護觸點以及按鈕/選擇開關的位置等），并將這些狀態信號可靠地轉換為數字信號，供DeltaV控制器進行邏輯處理和決策。這款 5X00481G04 模塊以其高通道密度和可靠的性能，是實現設備狀態監控、安全聯鎖和順序控制的基礎組件。

產品參數

• 產品型號： 5X00481G04

• 品牌： EMERSON（艾默生過程管理）

• 所屬系統： DeltaV? 分布式控制系統

• 模塊類型： 數字量輸入模塊

• 輸入類型： 直流電壓輸入（通常為24VDC），支持干觸點（無源）或濕觸點（有源）信號。

• 輸入通道數： 高密度配置，通常為32路或更多通道。

• 電氣隔離： 通常為分組隔離（如8路一組）或通道間隔離，以防止信號串?dāng)_和接地環路問題，并提高抗干擾能力。

• 輸入電壓范圍： 通常兼容較寬的電壓范圍（例如10-30VDC），以適應不同的現場信號電平。

• 響應時間： 快速的信號響應能力，滿足高速順序控制和狀態監測的需求。

• 診斷功能： 模塊具備內部診斷能力，可檢測模塊硬件故障、通信故障等。部分型號可能支持現場接線斷線檢測（需配合特定端子基座）。

• 狀態指示： 每個輸入通道通常配有獨立的LED指示燈，用于直觀顯示信號狀態（如“ON”或“OFF”）。

• 通信接口： 通過DeltaV系統的專用I/O網絡與控制器進行確定性數據交換。

• 安裝方式： 模塊化設計，安裝在DeltaV系列I/O卡件機架（CHARMs或傳統I/O機架）的指定槽位。

• 工作溫度： 設計用于標準控制室環境。

優勢與特點

1. 高通道密度，節省空間與成本： EMERSON 5X00481G04 模塊在一個緊湊的單元內集成了大量輸入通道，顯著減少了控制柜內所需的模塊數量和安裝空間，降低了單個I/O點的平均成本，尤其適用于設備密集、監測點眾多的應用場合。

2. 高可靠性與抗干擾設計： 采用工業級元件和隔離技術，確保在復雜的工業電磁環境下能夠穩定、準確地采集信號。分組或通道隔離設計有效防止了現場側故障影響其他通道或系統側。

3. 快速的系統集成與配置： 作為DeltaV系統的原生組件，EMERSON 5X00481G04 與DeltaV工程軟件（DeltaV Explorer）完美集成。硬件聲明、通道參數設置和信號標簽分配都可以在統一的工程環境中快速完成，支持“即插即用”式配置。

4. 便捷的診斷與維護： 每通道的LED指示燈為現場調試和故障排查提供了極大的便利。模塊的健康狀態和詳細診斷信息可以通過DeltaV操作站或工程師站遠程監控，便于實現預測性維護。

5. 靈活的信號適應能力： 寬范圍的輸入電壓設計使其能夠兼容多種現場信號源，無論是直接連接干接點，還是接收來自中間繼電器或接近開關的電壓信號，都具有良好的適應性。

應用領域與案例

EMERSON 5X00481G04 模塊廣泛應用于采用DeltaV DCS的、需要大量狀態監測的流程工業領域。

• 應用領域：

  • 石油化工與煉油（泵群狀態監測、儲罐液位開關、安全聯鎖輸入）

  • 制藥與生物技術（設備運行狀態、門禁開關、潔凈室壓差開關）

  • 電力行業（斷路器、隔離開關位置狀態，輔助設備狀態）

  • 水處理與污水處理（泵/閥狀態、液位報警、設備故障信號）

  • 食品飲料行業（設備就緒信號、安全門開關、包裝機狀態）

• 應用案例：
  在一個大型煉油廠的罐區自動化系統中，需要對數十個儲罐的液位高/低報警開關、泵的運行/故障狀態以及電動閥的開/關限位信號進行集中監控。這些信號均為干接點或24VDC電平信號。系統采用DeltaV DCS，在I/O機柜中配置了多塊 EMERSON 5X00481G04 高密度數字量輸入模塊。所有現場開關信號分別接入這些模塊。5X00481G04 模塊實時掃描所有輸入點的狀態，并通過DeltaV網絡將數據傳送給控制器。操作員在中央控制室可以清晰掌握整個罐區所有設備的實時狀態，任何異常觸發（如液位超高）都會立即產生報警，并通過聯鎖邏輯自動啟動或停止相關泵閥，確保罐區安全。

與競品對比

• vs. 通用PLC的數字量輸入模塊： 通用模塊可能在單點成本或品牌開放性上有優勢，但 5X00481G04 作為DeltaV系統的一部分，在工程集成效率、系統診斷深度、與DeltaV高級控制功能（如批量管理、設備管理包）的協同性以及長期運行的穩定性方面更具優勢，尤其適合大型、復雜的流程項目。

• vs. 其他DCS品牌的DI模塊： 各主要DCS廠商都有高密度DI解決方案。EMERSON 5X00481G04 的核心競爭力在于其與DeltaV系統在硬件、軟件和維護上的無縫融合，為DeltaV用戶提供了最優的“一站式”體驗和生命周期支持。

• vs. 使用分布式I/O（如現場總線）采集開關量： 現場總線方案適合設備高度分散的場合。但對于信號高度集中（如在中央控制室機柜）的應用，采用 5X00481G04 這類高密度本地模塊通常更具成本效益和配置簡潔性。

選型建議與注意事項

1. 確認系統兼容性： 必須核實 5X00481G04 模塊與您所使用的DeltaV系統版本、I/O卡件機架類型（如傳統I/O或CHARMs）以及控制器型號完全兼容。

2. 明確信號類型與數量： 詳細統計所有需要采集的干接點或有源數字量信號的數量，確保模塊的通道數滿足要求并預留適當余量（通常為10-20%）。確認現場信號電壓在模塊輸入范圍內。

3. 規劃接線與端子： 高密度模塊意味著接線密集。需選擇正確的配套端子板（如TB系列），并仔細規劃接線圖和線號標識，確保接線準確、牢固、易于維護。

4. 配置與測試： 在DeltaV工程軟件中正確組態模塊硬件和每個通道的信號標簽。在系統投運前，應對所有輸入點進行強制或模擬測試，驗證信號采集的正確性和報警邏輯。

5. 利用診斷與制定備件策略： 充分利用系統軟件和模塊LED進行狀態監控。建議將 5X00481G04 模塊作為關鍵備件進行儲備。更換模塊時，通常需要離線修改硬件配置并重新下載，務必提前備份工程并規劃好維護窗口。
