EMERSON PR6423/00R-010+CON031

產品描述

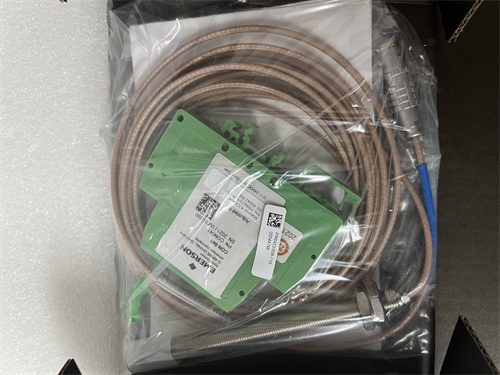

EMERSON PR6423/00R-010+CON031 是艾默生過程管理（Emerson Process Management）旗下，屬于其振動監測與保護產品線的一款完整傳感器套件。具體來說，這是一套電渦流位移傳感器系統，廣泛用于旋轉機械的狀態監測。該套件包含兩個核心部分：PR6423/00R-010 是探頭和延伸電纜組件，而 CON031 是與之配套的前置器。這套系統能夠非接觸式地精確測量旋轉機械軸相對于軸承座的徑向振動或軸向位移，并將機械間隙變化轉換為線性的電壓信號輸出。EMERSON PR6423/00R-010+CON031 的設計符合國際標準，可與艾默生本特利內華達（Bently Nevada）的3300、3500等系列監測系統及其他兼容系統無縫連接。使用高質量的 EMERSON PR6423 傳感器是實施預測性維護和機械保護的第一步。詳細規格請?jiān)L問：EMERSON PR6423/00R-010+CON031。

產品參數

• 產品類型： 電渦流位移傳感器系統（探頭+電纜+前置器）

• 探頭型號： PR6423/00R-010

  • 探頭直徑： 通常為8mm標準。

  • 探頭總長與螺紋： “-010”指定了探桿長度、螺紋規格（如M10x1）和安裝尺寸。

  • 線性范圍： 典型值約2mm（具體以手冊為準）。

  • 靈敏度： 標準值通常為8.0 V/mm（或200 mV/mil）。

• 前置器型號： CON031

  • 輸入電源： 通常為-24V DC（供電給探頭并輸出信號）。

  • 輸出信號： 與電源負端隔離的直流電壓信號，范圍通常為-24V至-2V（或0至-22V），與間隙成正比。

  • 頻響： 0至10 kHz（或更高），滿足動態振動測量需求。

  • 溫度范圍： 適用于標準工業環境溫度。

• 系統特性： 探頭、延伸電纜和前置器作為一個整體系統進行校準和匹配，確保精度。

優勢與特點

• 非接觸式高精度測量： 采用電渦流原理，無物理接觸，無磨損，可實現微米級精度的動態位移和靜態位置測量。

• 極高的可靠性： 探頭設計堅固，可耐受高溫、油污和一定的壓力環境；前置器穩定可靠，提供長期穩定的輸出。

• 系統匹配性優異： PR6423 探頭與 CON031 前置器由艾默生工廠進行匹配校準，作為一個系統提供，確保了從探頭到輸出端的整體精度和線性度，避免了因混用不同品牌組件帶來的性能不確定性。

• 廣泛的兼容性： 輸出信號標準，可與艾默生本特利內華達全系列監測器（如3300 XL, 3500）以及市場上大多數接受此標準電壓輸入的監測系統兼容。

• 易于安裝與診斷： 探頭帶有標準螺紋便于安裝固定；通過測量前置器的靜態間隙電壓（Gap Voltage），可以方便地檢查探頭安裝是否到位、系統是否工作正常。

應用領域案例

• 汽輪發電機組振動監測： 安裝在汽輪機軸承座上，測量主軸在X和Y方向的徑向振動，用于機組的保護（跳機）和預測性維護分析。

• 離心式壓縮機軸位移監測： 安裝在壓縮機推力軸承附近，監測轉子軸向位置，防止動靜部件摩擦，是防喘振控制的關鍵輸入之一。

• 大型泵與風機振動監測： 用于關鍵旋轉設備，早期發現不平衡、不對中、軸承磨損等故障征兆。

• 燃?xì)廨啓C(jī)轉子監測： 監測啟動和運行過程中轉子的膨脹、偏心和不平衡振動。

與競爭產品的比較
與通用型或非原廠的電渦流傳感器相比，EMERSON PR6423/00R-010+CON031 的核心優勢在于其 經過全球海量關鍵應用驗證的可靠性、精確的系統匹配校準以及作為艾默生生態系統一部分帶來的質量保證和技術支持。相較于速度傳感器或加速度計，它能直接測量軸的相對位移，對于評估機械內部間隙變化更為直接有效。其主要競爭對手是本特利內華達原廠（現屬艾默生）的3300系列傳感器或其他專業品牌（如Metrix, Rockwell Automation/Entek）的同類產品。在該領域，艾默生/本特利內華達是公認的行業標桿。

選型建議與注意事項

1. 精確的機械尺寸測量： 選型前必須準確測量：

   • 安裝螺紋孔： 直徑、深度和螺紋規格。

   • 安裝間隙： 從探頭安裝面到被測軸表面的距離（包括靜態工作間隙和預計的動態位移量），確保在探頭的線性范圍內。

   • 環境溫度： 探頭頭部必須能耐受其安裝位置的溫度。

2. 選擇正確的探頭型號： 根據上述測量結果，選擇 PR6423 系列中正確的探頭長度和螺紋代碼（“-010”僅是示例，需根據實際情況選擇對應代碼）。

3. 規范安裝至關重要：

   • 探頭間隙設定： 使用千分尺或塞尺精確設定探頭的初始靜態間隙至推薦值（通常在線性范圍中點附近）。

   • 固定與密封： 按照推薦扭矩?cái)Q緊探頭鎖緊螺母。在有油、汽的環境下，需使用合適的密封件。

   • 電纜布線： 延伸電纜應固定良好，避免與轉動部件摩擦，遠離強電磁干擾源。

4. 正確連接與供電： 將延伸電纜可靠地連接到 CON031 前置器，并為前置器提供穩定、潔凈的-24V DC電源。確保整個回路接地良好。

5. 系統調試與校準： 安裝后，需在監測系統中（如3500框架）設置與傳感器靈敏度對應的比例系數，并校準報警和停機值。

6. 務必依據艾默生/本特利內華達官方提供的《探頭安裝手冊》和《產品數據表》進行選型、安裝和調試。所有詳細的尺寸圖、溫度曲線和安裝扭矩要求，均應通過 EMERSON PR6423/00R-010+CON031 產品鏈接 獲取的官方文件為準。對于關鍵機組的監測，建議由經驗豐富的狀態監測工程師或振動分析師指導實施。
