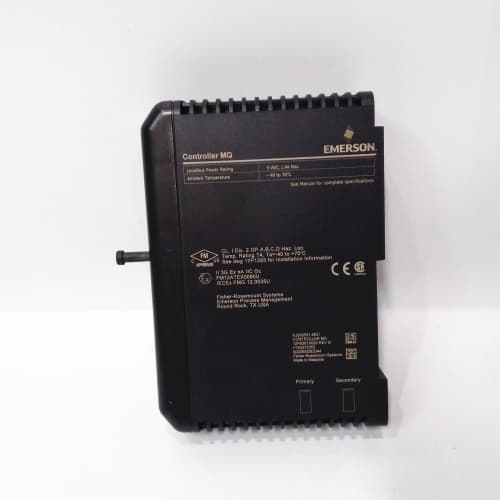

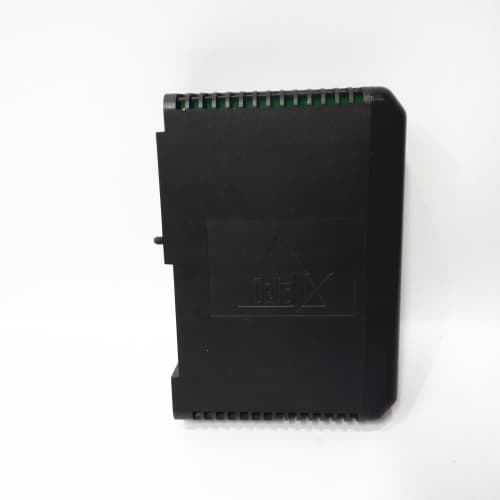

EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022是艾默生過程管理DeltaV控制系統的新一代垂直安裝控制器模塊,作為DeltaV V11及以上版本分布式控制系統的主力控制單元,承擔連續過程控制、批量控制及設備聯鎖保護的核心任務。該控制器采用高集成度無風扇設計,在標準DeltaV垂直安裝機架內集成1.0GHz雙核處理器、1GB DDR3內存及雙冗余以太網通信接口。EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022直接運行DeltaV專用實時操作系統,通過M系列或S系列I/O子系統與現場儀表執行機構交換數據,控制周期最快可達50ms。該控制器經全球數萬套DeltaV系統驗證,是制藥、化工、煉油及液化天然氣接收站等連續過程工業的首選控制平臺。
型號:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022
產品類型:DeltaV 垂直安裝控制器
系統兼容性:DeltaV V11, V12, V13, V14
處理器:Intel Atom E640T 雙核,1.0GHz
內存:1GB DDR3 SDRAM
固態硬盤:4GB eMMC
控制容量:1000個I/O點,200個控制模塊
控制周期:50ms – 2s,軟件可配置
以太網通信:2 x 10/100/1000Base-T,冗余可配置
通信協議:DeltaV 本地局域網,Modbus TCP,OPC UA
I/O 接口:M系列/S系列I/O總線,支持冗余
診斷功能:處理器溫度監視,電源電壓監測,網絡狀態監測
指示燈:運行狀態,通信活動,電源狀態,故障匯總
供電電源:24V DC ±10%,1.5A
功耗:25W 典型值
安裝方式:DeltaV 垂直安裝機架,35mm DIN導軌
工作溫度:0°C至+60°C
認證標準:CE,UL,CSA,ATEX Zone 2,F(xiàn)M Class I Div 2,IEC 61131-2
EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022采用Intel Atom雙核處理器架構,在保持工業級寬溫工作特性的同時較上一代M系列控制器運算性能提升3倍,單控制器最大控制模塊數量由80個擴展至200個,顯著降低大型裝置控制系統機柜數量及工程成本。該控制器運行艾默生專有的DeltaV實時操作系統,系統啟動時間小于60秒,控制任務抖動誤差控制在±1ms以內,滿足絕大多數連續及批量過程控制的實時性要求。EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022的雙冗余以太網接口支持完全鏡像配置,主控制器與備用控制器通過光纖同步鏈路實現控制狀態實時復制,主控制器任何軟硬件故障均在2個掃描周期內無擾切換至備用控制器,過程變量及控制輸出無可見擾動。該控制器前面板配備微型USB維護端口,工程技術人員無需專用編程電纜即可通過筆記本電腦直接訪問控制器文件系統,執行固件升級、控制策略下裝及故障日志導出等維護操作。EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022集成增強型網絡安全功能,支持基于角色的訪問控制、安全審計日志及SNMPv3加密通信,符合ISA-62443及NIST SP 800-82對工業控制系統網絡安全的最新要求。該控制器還具備獨特的持續診斷能力,每秒鐘對處理器內核、內存單元及以太網物理層執行超過1000次健康狀態檢查,任何檢測到的異常均在本地故障匯總LED及上位機報警面板同步呈現。
大型煉化一體化項目:部署于2000萬噸/年煉化一體化核心裝置,80臺EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022控制器構成全廠DCS控制網絡,單控制器平均管控150個控制回路及2000個I/O點,控制器CPU負載率控制在45%以下,為未來裝置擴產預留充足容量。
液化天然氣接收站:應用于16萬立方米LNG儲罐及氣化外輸系統,冗余配置的EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022控制器執行儲罐壓力控制、BOG壓縮機防喘振及氣化器水溫調節,控制器冗余切換試驗實測擾動時間小于80ms,未觸發任何工藝報警。
生物制藥生產線:應用于單克隆抗體原液制備車間,EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022執行一次性生物反應器的溫度、pH、溶解氧級聯控制,其50ms控制周期滿足細胞培養工藝對溫度波動≤0.1°C的嚴苛要求。
海上浮式生產儲卸油船:部署于南海深水FPSO,EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022控制器在無空調機艙環境下長期穩定運行,ATEX Zone 2防爆認證使其可直接安裝于危險區域接線箱,顯著降低隔爆型機柜重量及成本。
數據中心冷卻系統:配置于超大規模數據中心冷站群控系統,EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022通過Modbus TCP協議集成100余臺冷機、水泵及冷卻塔控制器,實現全系統能效動態優化。
| 功能特性 | EMERSON VE3008 | ABB AC800M PM865 | Siemens S7-1518-4 PN/DP | Honeywell C300 |
|---|---|---|---|---|
| 處理器 | Intel Atom雙核1.0GHz | PowerPC 333MHz | Intel Atom 1.2GHz | PowerPC 400MHz |
| 控制容量 | 200模塊/1000I/O | 150模塊/800I/O | 300模塊/1500I/O | 150模塊/750I/O |
| 控制周期 | 50ms | 100ms | 10ms | 100ms |
| 冗余架構 | 1:1熱備,光纖同步 | 1:1熱備 | 1:1熱備/R/H系統 | 1:1熱備 |
| 以太網端口 | 2 x Gigabit | 2 x 100M | 3 x Gigabit | 2 x 100M |
| OPC UA服務器 | 原生支持 | 需網關 | 原生支持 | 需網關 |
| DeltaV原生集成 | 是 | 不兼容 | 不兼容 | 不兼容 |
| 典型價格定位 | 高 | 高 | 高 | 高 |
EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022在DeltaV生態系統內具有不可替代的原生集成優勢。ABB AC800M及Siemens S7-1500雖在通用自動化領域性能強勁,但與DeltaV工程軟件、歷史庫及資產管理模塊無直接兼容性,集成復雜度及工程成本大幅上升。Honeywell C300處理器主頻及內存容量均低于EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022,在同等I/O規模下控制器負載率偏高,未來擴展空間受限。EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022的Intel Atom雙核架構使其在復雜控制算法執行及通信處理能力方面顯著優于采用PowerPC架構的競品,尤其在OPC UA服務器并發連接及數據采集場景優勢明顯。
系統兼容性確認:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022要求DeltaV系統版本為V11.3及以上;運行V10.x及以下版本的老系統需升級工程師站及操作員站軟件,不可單獨更換控制器。
冗余配置強制要求:對于連續過程工業核心裝置,DeltaV控制器必須采用1:1熱備冗余架構;單控制器配置僅適用于批處理或非關鍵輔助系統。
控制周期選擇:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022默認控制周期為100ms;50ms周期需在控制器屬性中手動啟用,啟用后最大I/O點容量可能降至800點,需綜合評估。
以太網網絡設計:控制器冗余以太網端口應分別連接至獨立網絡交換機;采用同一交換機堆疊或虛擬局域網劃分無法實現真正物理冗余。
備件策略:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022為DeltaV主力在產控制器,標準供貨周期6–8周;建議大型項目按每10臺控制器配置1臺熱備模塊,存量用戶每20臺配置1臺應急備件。
環境適應性:控制器額定工作溫度60°C,但電子元器件長期運行推薦控制在45°C以下;機柜空調故障時應優先保證控制器柜冷卻。
固件版本管理:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022固件必須與DeltaV工程軟件版本嚴格匹配;版本不匹配可能導致控制策略下裝失敗或通信中斷。
網絡安全實施:控制器以太網端口必須接入DeltaV控制網絡專用VLAN,與辦公網及互聯網物理隔離;啟用MAC地址過濾及802.1X端口認證。
USB維護端口管理:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022前面板USB端口在正常運行時建議使用防塵蓋封閉并設置BIOS密碼,防止未經授權的程序下裝或數據竊取。
控制策略容量:控制器用戶內存容量固定,復雜控制策略(如模型預測控制、模糊邏輯)可能導致內存耗盡;設計階段應評估控制策略復雜度,必要時拆分至多控制器。
雷電防護:雖控制器內置1.5kV浪涌抑制,與現場儀表連接的網絡端口仍應在機柜進線處加裝以太網浪涌保護器,信號屏蔽層應360°接地。
退役周期規劃:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022是DeltaV V11-V14平臺主力產品,艾默生承諾長期供貨至2030+;但DeltaV計劃于2025年前后發布下一代控制器平臺,新建大型項目可評估長期技術演進路線。
人員資質要求:EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022的組態及維護必須由經艾默生過程管理認證的DeltaV工程師執行;未經授權人員操作可能導致控制策略丟失或控制器宕機。
技術資料歸檔:項目驗收時應完整獲取EMERSON VE3008 CE3008 KJ2005X1-MQ1 12P6381X022的出廠配置清單、固件版本及控制策略備份文件;這些資料是20年運維期的核心數字資產。
