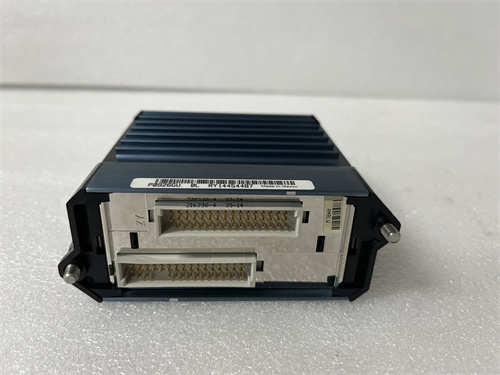

FOXBORO FBM230 (RH926GU) 模擬量輸入模塊

產品描述

FOXBORO FBM230 (RH926GU) 是福克斯波羅（Foxboro）I/A Series分布式控制系統中的一款重要模擬量輸入模塊。作為I/A Series現場總線模塊（FBM）家族的關鍵成員，該模塊專為高精度、多通道的模擬量信號采集而設計。FOXBORO FBM230 模塊的主要功能是將來自現場的各種變送器（如壓力、溫度、流量、液位變送器）產生的連續模擬信號（例如4-20mA）精確地轉換為數字信號，供上層的CP控制器進行處理，是實現過程監控和自動控制的數據源頭。有關其完整的技術規格和應用指南，請參閱 FOXBORO FBM230 (RH926GU) 的官方資料。在復雜且要求苛刻的過程工業環境中，選擇 FBM230 意味著為您的控制系統配備了可靠且精確的“感官”部件。其出色的信號調理能力和系統集成度，確保了從現場到控制室的數據鏈路具有高度的完整性和可信度。

產品參數

• 模塊類型：現場總線模塊（FBM），模擬量輸入（AI）。

• 信號類型：16路模擬量輸入通道，支持4-20mA電流信號（默認配置，部分版本可能支持其他類型，需確認）。

• 輸入精度：高精度，典型值可達滿量程的±0.05%，確保測量數據的高度準確性。

• 分辨率：采用高分辨率模數轉換器（ADC），通常為16位或更高。

• 通道隔離：通道間通常采用分組隔離或變壓器隔離，有效抑制共模電壓和噪聲干擾。

• 輸入阻抗：輸入阻抗低，典型值為250Ω，適合于連接標準的二線制或四線制變送器。

• 共模抑制比（CMRR）：高CMRR，能夠有效抑制現場常見的交流噪聲。

• 通信與兼容性：通過I/A Series的現場總線與控制器處理器（CP）通信，必須安裝在兼容的FBM基板/機架上。

• 診斷功能：提供模塊狀態指示燈，并支持?jǐn)嗑€檢測、超量程報警等高級診斷功能。

• 工作環境：設計用于標準工業控制室環境。

優勢與特點

1. 高通道密度與經濟性：FOXBORO FBM230 單模塊提供多達16個模擬量輸入通道，顯著降低了每個回路的平均硬件成本，并優化了機柜空間占用，非常適合大規模監測應用。

2. 卓越的測量精度與穩定性：極高的輸入精度和低漂移特性，為先進過程控制（APC）、性能計算和工廠優化提供了可靠的底層數據基礎。

3. 強大的抗干擾能力：優秀的通道隔離設計和高的共模抑制比，使其能夠在電氣環境復雜的工業現場穩定工作，保證信號純凈。

4. 無縫的I/A Series集成：作為系統原生模塊，其在Control Core軟件中的組態、標定、診斷和維護操作完全標準化，大大簡化了工程和運維工作。

5. 全面的診斷與維護支持：內置完善的硬件和軟件診斷功能，可快速識別通道故障、信號異常或通信問題，支持熱插拔更換（遵循規程），最大限度地減少停機時間。

6. 可靠性與耐用性：秉承福克斯波羅工業級的設計和制造標準，確保模塊在要求7x24小時連續運行的流程工業中具有長壽命和高可靠性。

應用領域與案例

FOXBORO FBM230 (RH926GU) 廣泛應用于需要采集大量模擬信號進行監控和控制的流程工業。

• 石油與天然氣：在油氣田、煉油廠和管線中，用于采集成千上萬個壓力、溫度、流量和液位信號。

• 化工與石化：在大型聯合化工廠中，監控反應器、塔器、罐區和管廊上密集分布的過程參數。

• 電力行業：在火電、核電或聯合循環電廠中，采集鍋爐、汽輪機、發電機以及輔機系統的眾多溫度、壓力、振動等監測點。

• 制藥與食品：在批處理過程中，監控發酵罐、反應釜、混合罐的溫度、pH、溶解氧及壓力等多變量參數。

• 案例簡述：某大型乙烯一體化項目的公用工程裝置采用了?？怂共_I/A Series系統。在龐大的冷卻水站和蒸汽分配網絡中，工程師部署了多塊 FOXBORO FBM230 模塊，用于采集遍布全廠的數百個冷卻水回水溫度、蒸汽管網壓力及流量信號。這些高密度的精確數據不僅用于常規監控和聯鎖，更被上傳至實時數據庫，為全廠的能源管理與優化系統（EMS）提供了關鍵的基礎數據，最終幫助工廠實現了顯著的能效提升。

與競品對比

相比于其他品牌DCS的模擬量輸入模塊或通用PLC的AI模塊，FOXBORO FBM230 的核心優勢在于其在特定生態系統內的性能與價值最優化。

• 系統級性能優化：作為I/A Series的專用模塊，其采樣速率、數據刷新周期、通信效率和診斷深度都與控制器CP進行了深度協同優化，提供了端到端的最佳性能，這是第三方通用模塊通過網關接入無法比擬的。

• 高密度與成本效益：在提供同等或更高精度的前提下，其16通道的高密度設計在大型項目中相比許多8通道的競品具有明顯的硬件和安裝成本優勢。

• 全生命周期支持與一致性：用戶獲得的是從模塊硬件、驅動軟件到組態工具完全一致且由單一廠商負責的解決方案，避免了多廠商集成帶來的兼容性風險和協調成本，保證了系統在整個生命周期內的穩定性和可維護性。

選型建議與注意事項

1. 系統確認：必須確保主系統為?？怂共_I/A Series，并確認CP型號、FBM機架類型及系統軟件版本與FBM230 完全兼容。詳細兼容性列表請查詢 FOXBORO FBM230 (RH926GU) 的技術文檔。

2. 信號規格核對：仔細確認現場所有需要接入的變送器信號是否為標準的4-20mA（或其他FBM230支持的信號類型），并檢查信號回路是否滿足隔離要求。

3. 接地與屏蔽：正確的接地和屏蔽是發揮 FBM230 高精度和抗干擾能力的關鍵。必須遵循I/A Series安裝規范，為信號電纜實施單點接地，并嚴格分離信號線與動力電纜。

4. 量程配置與校準：在系統組態軟件中正確設置每個通道的工程單位量程。雖然模塊出廠已校準，但在高精度要求場合，可考慮使用標準儀器進行現場回路校準。

5. 采購渠道：務必通過施耐德電氣官方或其授權分銷商采購，以確保獲得原裝正品、正確的版本以及官方的質量保證和技術支持。

6. 散熱與空間：高密度模塊在滿負荷運行時會產生一定熱量，需確保機柜通風良好，并遵循手冊建議的模塊安裝間距，避免過熱。
