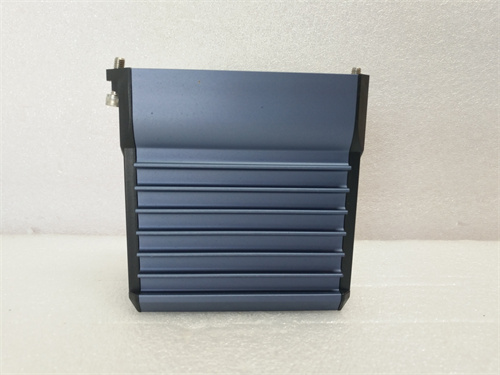

FOXBORO P0926GG 電源模塊

產品描述

FOXBORO P0926GG 是福克斯波羅（Foxboro）為其I/A Series 過程控制系統設計的一款關鍵電源供應單元。該模塊屬于系統電源系列，專門為I/A Series 控制機架、擴展機架或特定機柜提供穩定、可靠且受保護的直流工作電源。其核心功能是將外部輸入的交流（AC）主電源，高效地轉換并分配為I/A Series 內部各電子組件（如控制器處理器CP、現場總線模塊FBM、通信卡等）運行所需的多種直流電壓等級。FOXBORO P0926GG 的設計聚焦于高可用性、高效率和強健的保護機制，是保障整個DCS控制系統連續穩定運行的“心臟”。您可以通過 FOXBORO P0926GG 查閱官方技術文檔以獲取精確的電氣參數和安裝規范。在為I/A Series 系統選擇基礎供電設施時，采用原廠配套的 P0926GG 電源模塊是確保系統架構完整性、長期可靠性和維護便利性的關鍵決策。

產品參數

• 模塊類型：系統電源模塊/電源供應單元（PSU）。

• 輸入規格：

  • 輸入電壓：支持寬范圍交流輸入，典型值為85-264V AC，47-63 Hz，適應全球電網標準。

  • 輸入電流：根據額定功率和輸入電壓而定。

• 輸出規格：

  • 輸出電壓：提供I/A Series 系統內部總線所需的多路隔離直流電壓，例如：+5V, +12V, -12V, +24V（用于現場傳感器和執行器供電）等。

  • 輸出功率：具有特定的額定總輸出功率（例如：300W, 400W, 或更高），各路電壓有獨立的電流輸出能力。

  • 效率：高轉換效率（通常>85%），減少能量損耗和熱負荷。

• 保護功能：

  • 輸入過壓/欠壓保護：自動保護模塊免受異常電網電壓沖擊。

  • 輸出過流與短路保護：每路輸出均有限流和短路保護功能，防止故障擴散。

  • 輸出過壓保護（OVP）：防止內部故障導致輸出電壓異常升高，損壞負載。

  • 過溫保護：內部溫度傳感器觸發保護，防止因過熱造成損壞。

• 冷卻方式：通常采用強制風冷（內置風扇），確保在高環境溫度或滿負荷下穩定工作。

• 冗余支持：設計用于支持并聯冗余運行（如N+1配置）。多臺 P0926GG 可通過均流技術共同為負載供電，當其中一臺故障時，其余模塊能無縫承擔全部負載，實現電源系統的高可用性。

• 狀態指示：前面板配備LED指示燈，清晰顯示電源狀態（輸入正常、輸出正常、故障、負載分享狀態等）。

• 物理尺寸與安裝：符合標準機架安裝尺寸，可安裝在系統機柜的指定電源插槽或?qū)к壣稀?/p>

優勢與特點

1. 高可靠性與系統匹配性：FOXBORO P0926GG 作為I/A Series 的原生電源，其電氣特性（如啟動時序、電壓紋波、動態響應）與控制器、I/O模塊的需求進行了精確匹配和測試，確保了系統整體最佳的兼容性和運行穩定性，這是非專用電源難以達到的。

2. 強大的冗余與容錯能力：其內置的冗余支持功能是構建高可用性DCS系統的基石。通過簡單配置即可實現電源級的1:1或N+1冗余，徹底消除了單電源故障導致整個機柜癱瘓的風險，滿足了流程工業對連續生產的要求。

3. 全面的綜合保護：多重、分級的保護機制不僅保護了電源模塊自身，更重要的是為后端價值高昂的控制和I/O設備提供了堅固的屏障，極大降低了因電源問題引發的系統性故障風險。

4. 寬輸入適應性與高效能：寬范圍輸入使其能耐受一定的電網波動，減少對外部穩壓設備的依賴。高轉換效率降低了運行能耗和機柜內的溫升，提升了系統能效。

5. 便于監控與維護：狀態指示燈提供了直觀的本地診斷。更重要的是，在支持的系統版本中，其運行狀態（如輸出電壓、溫度、負載率）可以被I/A Series 系統軟件監控和記錄，便于進行預測性維護和故障分析。

6. 工業級設計與品質：采用工業級元器件，經過嚴格的環境和壽命測試，確保在控制室或工廠環境下長期可靠運行。

應用領域與案例

FOXBORO P0926GG 作為系統基礎設施，應用于所有依賴福克斯波羅I/A Series DCS進行控制的行業，尤其強調在關鍵控制節點上的應用。

• 核心過程控制單元：為工廠中關鍵生產裝置（如反應器、壓縮機、精餾塔）的DCS控制機柜供電，這些機柜通常配備冗余的 P0926GG 電源。

• 安全儀表系統（SIS）集成：在為集成SIS功能或與安全控制器共存的機柜中，高可靠性的電源是保障安全功能可用性的前提。

• 遠程I/O站與擴展機架：在分布式I/O站或遠離中央控制室的擴展機架中，為其提供本地化的可靠電源。

• 不間斷生產行業：如石油化工、發電、冶金等行業，任何意外的電源中斷都可能導致巨大的生產損失甚至安全事故。

• 案例簡述：在某大型天然氣液化（LNG）工廠的主冷箱控制系統中，采用了雙重冗余的 FOXBORO P0926GG 電源模塊為控制機柜供電。在一次全廠范圍的電網閃變事故中，一路輸入電源出現瞬間失壓。其中一臺 P0926GG 因輸入保護而暫時停止輸出，但得益于冗余配置和快速的負載切換，機柜內的直流總線電壓未出現任何中斷或波動，確保了超低溫核心工藝流程控制的絕對連續與穩定，避免了因冷箱停車可能導致的數天重啟時間和巨額經濟損失。

與競品對比

相較于通用的工業開關電源（SMPS）或非原廠認證的第三方兼容電源，FOXBORO P0926GG 的核心優勢在于其 深度系統集成帶來的安全、可靠與便捷。

• 系統認證與保障：作為原廠部件，其與I/A Series 系統的結合經過了全面的兼容性測試和認證，避免了因電源特性不匹配可能導致的控制系統偶發性復位、數據錯誤或通信中斷等隱性故障。

• 無縫冗余與監控：其冗余機制與系統背板或管理邏輯深度集成，切換更平滑可靠。而通用電源的冗余方案往往需要額外的冗余模塊和復雜的接線，且狀態難以集成到DCS統一監控畫面中。

• 全生命周期成本（TCO）：雖然初始采購成本可能高于通用電源，但其在降低系統故障風險、簡化工程設計、方便集中監控和維護、以及保障長期備件供應方面的價值，顯著降低了系統的總體擁有成本。

選型建議與注意事項

1. 精確的負載計算：必須詳細計算目標機柜內所有用電設備（CP， FBM， 通信卡、風扇等）在不同工況下的最大總功耗，并在此基礎上增加至少20-30%的設計裕量。根據最終結果選擇額定功率合適的 P0926GG 型號。

2. 冗余配置原則：對于涉及聯鎖停車、關鍵質量控制或連續生產的控制機柜，必須配置電源冗余。明確是采用1:1還是N+1方案，并確保采購相應的冗余連接套件。

3. 輸入電源質量與配電：確認前端配電（如UPS輸出或廠用電）的電壓、頻率和容量滿足模塊輸入要求。建議為重要機柜的電源模塊配置獨立的空氣開關或斷路器。

4. 散熱與環境：確保機柜通風良好，電源模塊的進風口和出風口無遮擋。在高溫環境下，需要考慮降額使用或增強冷卻。
