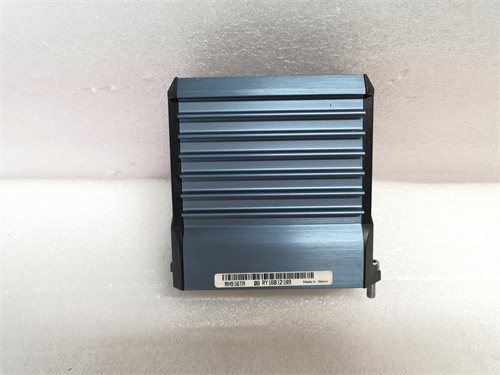

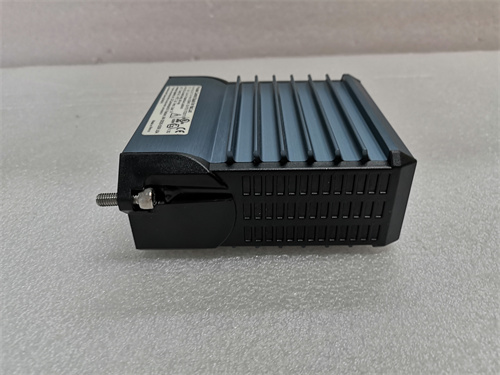

FOXBORO RH916TA 遠程I/O終端

產品描述

FOXBORO RH916TA 是?？怂共_（Foxboro）I/A Series 系統中的一個重要組件，屬于遠程I/O終端或現場接線端子單元。該產品并非一個具備獨立控制或復雜信號轉換功能的模塊，而是一個關鍵的現場接口與接線樞紐。它的主要作用是提供從現場電纜到I/A Series 現場總線模塊（FBM）之間的安全、可靠、有序的物理連接。FOXBORO RH916TA 終端通常包含接線端子排、信號調理電路（如用于熱電偶的冷端補償）、熔斷器、繼電器或浪涌保護器件，并可能內置用于指示通道狀態的LED。它為現場傳感器（如熱電偶、RTD）和執行器提供了一個標準化的接入點。您可以訪問 FOXBORO RH916TA 獲取其詳細的接線圖、機械尺寸和部件清單。在設計和安裝I/A Series 系統時，正確選用和配置 RH916TA 這樣的終端單元，對于確保信號完整性、簡化現場布線、方便維護測試以及保護昂貴的FBM模塊免受現場浪涌損害至關重要。

產品參數

• 設備類型：現場接線終端/端子單元（通常為Terminal Assembly）。

• 兼容的FBM模塊：設計用于與特定的FBM模塊配對使用，例如，可能對應FBM201（數字量輸入）、FBM203（數字量輸出）或FBM204（模擬量輸入）等。RH916TA的后綴“TA”通常表示其為特定應用配置的端子組件。

• 通道數量：其包含的端子數量與所配對的FBM模塊通道數嚴格對應（如16路、32路等）。

• 接線端子：采用可拆卸的螺釘壓接式或彈簧式接線端子，便于現場電纜的連接。

• 信號調理功能（如適用）：

  • 對于熱電偶輸入，內置冷端補償（CJC） 電路，以提高溫度測量精度。

  • 可能包含用于模擬量信號的濾波或限流電阻。

• 保護功能（如適用）：

  • 可能集成可更換的熔斷器，為每路通道提供過流保護。

  • 可能內置瞬態電壓抑制器（TVS） 或浪涌保護器，以抑制來自現場的電涌和電磁干擾。

• 狀態指示（如適用）：為每個通道或每組通道提供LED指示燈，用于顯示輸入狀態（如電源、信號有效）或輸出狀態（如負載帶電、故障）。

• 連接器：通過高可靠性的預制電纜或背板連接器與對應的FBM模塊快速、可靠地連接。

• 安裝方式：通常為標準DIN導軌安裝，設計緊湊，便于在機柜內密集布置。

優勢與特點

1. 提升系統可靠性與安全性：FOXBORO RH916TA 作為現場側與控制系統側之間的緩沖與保護層，其內置的熔斷器、浪涌保護等元件能有效吸收來自現場的過流、過壓和電磁干擾，防止這些危害直接沖擊核心的FBM模塊和控制系統，大幅提高了整個I/O通道的魯棒性。

2. 確保信號測量精度：對于熱電偶等敏感信號，其集成的專業冷端補償電路至關重要，能夠校正由于接線端子處溫度變化引入的誤差，這是實現高精度溫度測量的基礎，而普通的接線端子無法提供此功能。

3. 簡化安裝與維護：模塊化的接線端子排設計使現場電纜的安裝、標識和后續的回路檢查、測試變得非常方便快捷。LED狀態指示燈提供了直觀的現場級診斷，無需依賴上位軟件即可快速定位問題通道。

4. 實現快速模塊更換：由于現場線全部接在 RH916TA 上，當需要更換后端的FBM模塊時，只需拔插連接電纜即可，無需觸碰任何現場接線，這極大地縮短了維護時間，并避免了誤接線的風險。

5. 標準化的系統集成：作為福克斯波羅原廠提供的接口方案，RH916TA 在機械尺寸、電氣接口和信號特性上與對應的FBM模塊完全匹配，確保了系統集成的規范性和一致性。

6. 提高工程效率：清晰的端子布局和標識有助于電氣工程師進行圖紙設計和施工，降低了布線錯誤率。

應用領域與案例

FOXBORO RH916TA 適用于所有使用I/A Series FBM模塊并需要將現場信號接入控制系統的場合，特別是在環境復雜、信號類型多樣或維護要求高的項目中。

• 過程工業的所有領域：石油、化工、電力、制藥、水處理等工廠的本地控制柜或遠程I/O站。

• 關鍵測量點：如反應器、鍋爐、汽輪機上的熱電偶溫度測量點，必須使用帶CJC的終端單元以確保精度。

• 惡劣電氣環境：現場存在大量變頻器、大功率電機啟動器等干擾源的區域，需要終端提供額外的濾波和浪涌保護。

• 高密度I/O機柜：在空間有限、I/O點密集的機柜中，使用標準化的端子單元可以整齊布線，優化空間利用。

• 案例簡述：在某大型火力發電廠的鍋爐壁溫監測系統中，部署了數百個K型熱電偶來監測水冷壁管的溫度分布，以防止局部過熱。這些熱電偶信號全部接入配置了 FOXBORO RH916TA 端子單元的機柜。RH916TA 為每個熱電偶回路提供了穩定的冷端補償，補償了接線柜內因環境溫度波動帶來的測量誤差。同時，其堅固的接線端子和保護設計，抵御了鍋爐附近強烈的振動和電磁干擾。這使得DCS系統能夠獲得長期穩定、精確的溫度數據，為運行人員優化燃燒、預防爆管提供了可靠依據。

與競品對比

與通用接線端子排或第三方仿制端子單元相比，FOXBORO RH916TA 的核心優勢在于其功能集成性、系統匹配性與可靠性設計。

• 功能集成 vs. 單一功能：通用端子排僅提供物理連接。而 RH916TA 根據信號類型（如熱電偶）集成了CJC、濾波、保護等必要功能，是一個智能化的接口解決方案，而非簡單的連接器。

• 原廠匹配 vs. 兼容替代：它經過與FBM模塊的聯合測試和認證，確保在信號傳輸阻抗、接地回路、共模抑制等方面達到最佳匹配，避免了使用非標端子可能引入的測量噪聲或通信問題。

• 可靠性設計：其使用的保護器件（熔斷器、TVS管）的規格和布局經過精心計算和測試，能夠提供確切的保護等級。仿制品往往在關鍵保護參數上不達標，存在安全隱患或保護失效的風險。

選型建議與注意事項

1. 精確配對FBM模塊：選型的第一步也是最關鍵的一步，是確認 RH916TA 所必須匹配的FBM模塊型號（例如，RH916TA for FBM204）。不同F(xiàn)BM模塊對應的終端單元在電路和接口上完全不同，絕對不能混用。

2. 明確信號類型與需求：確認需要接入的信號類型（如熱電偶類型、RTD、干接點、電壓/電流源），并選擇針對該信號類型優化配置的終端單元型號。例如，用于熱電偶的終端（帶CJC）和用于數字量輸入的終端是兩種不同的產品。

3. 確認保護等級：評估現場環境的電氣干擾風險，確認終端單元內置的保護功能（如熔斷器電流值、浪涌保護等級）是否滿足現場安全規范和實際需求。

4. 規劃安裝空間與散熱：盡管體積不大，但在高密度機柜中仍需規劃好所有端子單元的安裝位置、走線空間，并確保通風良好，避免局部過熱影響CJC精度或其他電子元件壽命。
