產品描述

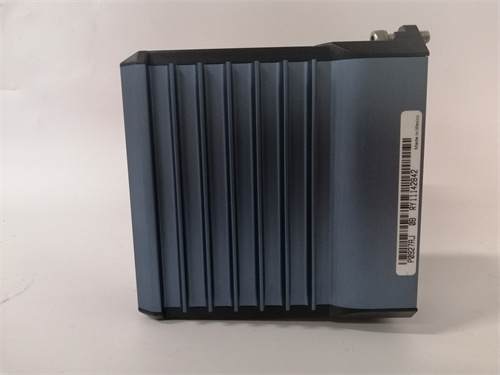

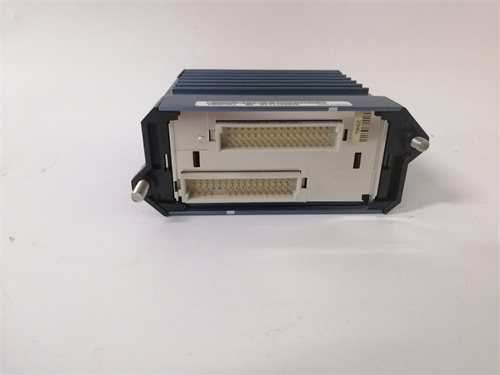

FOXBORO FBM216b 是?？怂共_（Foxboro）公司I/A Series（智能自動化系列）分散控制系統（DCS）中一款經典且廣泛應用的現場總線模塊（FieldBus Module），具體而言，是一款高密度、高性能的多功能模擬量輸入模塊。該模塊是連接現場模擬量傳感器（如壓力、溫度、流量、液位變送器）與控制系統核心的關鍵接口。FOXBORO FBM216b 能夠同時接收多路標準的4-20mA電流信號或0-10V電壓信號，并在模塊內部進行高精度模數轉換、信號隔離和濾波處理后，將數字量數據通過I/A Series的現場總線網絡傳輸至控制處理器。它以其出色的可靠性、靈活的配置能力和高信號密度，在石油、化工、電力等流程工業中承擔著海量過程數據采集的重任。要獲取該模塊的詳細技術手冊和應用筆記，請訪問產品頁面：FOXBORO FBM216b。在設計和維護I/A Series系統時，準確部署和配置 FBM216b 模塊對于確保整個工廠過程數據的完整性和控制系統的精準性至關重要。其堅固的工業設計確保了 FOXBORO FBM216b 即使在嚴苛的電磁干擾環境下也能穩定工作。

產品參數

• 品牌與系統： Foxboro（福克斯波羅）， I/A Series 系統

• 產品型號： FBM216b

• 模塊類型： 模擬量輸入模塊（AI）

• 通道數量： 提供高密度輸入通道，通常為16路單端或8路差分輸入（具體配置需參考手冊）。

• 輸入信號類型： 支持4-20mA直流電流信號（最常見），通常也支持0-10V直流電壓信號。部分型號可能通過跳線或軟件配置選擇。

• 分辨率與精度： 提供高分辨率（例如16位）模數轉換，具有高精度（典型精度優于±0.1%滿量程）和優異的長期穩定性。

• 電氣隔離： 通道與通道之間、通道與系統總線之間采用變壓器隔離或光電隔離，隔離電壓高（如1500Vrms），有效抑制共模干擾，保護系統側安全。

• 采樣速率： 具有符合過程控制要求的采樣速率，支持多通道循環掃描。

• 診斷功能： 具備模塊自診斷和通道級診斷能力，可檢測斷線、短路、超量程等故障。

• 通信接口： 通過專用的現場總線（如早期Cnet或與I/A Series節點總線兼容的總線）與FBM控制器（如CP60/FCP270）通信。

優勢與特點

1. 高密度與高性價比： FOXBORO FBM216b 在單個模塊上集成了多達16個模擬量輸入通道，顯著減少了控制系統機柜的空間占用和模塊數量，降低了單個通道的成本和系統復雜性。

2. 卓越的信號完整性： 模塊內置先進的信號調理電路和高品質的隔離器件，提供了極高的共模抑制比和噪聲抑制能力，確保在強電磁干擾的工業現場也能獲得干凈、準確的測量信號。

3. 靈活的配置與易用性： 每個通道可以獨立配置量程（如4-20mA）、工程單位、濾波時間常數等參數。通過I/A Series的組態軟件可以方便地進行在線配置和校準，大大簡化了工程和維護工作。

4. 強大的診斷與可維護性： FBM216b 提供詳細的運行狀態和故障信息，能精確定位到具體通道的異常。支持在線熱插拔更換（在系統設計允許和遵循安全規程下），極大縮短了平均維修時間。

5. 長期的可靠性與耐用性： 采用工業級組件和成熟的設計，平均無故障時間長，能夠適應寬溫度范圍和振動環境，滿足流程工業對設備長期穩定運行的要求。

應用領域與案例

FOXBORO FBM216b 幾乎應用于所有需要高精度、高可靠性模擬量信號采集的連續過程工業。

• 應用領域：

  • 石油與天然氣（從上游生產到下游煉化的全過程）

  • 化工與石化（反應器、蒸餾塔、壓縮機組的監控）

  • 電力行業（鍋爐、汽輪機、輔助系統的過程參數監測）

  • 制藥與生物技術

  • 水處理與污水處理

• 應用案例：

  • 在一座大型化工廠的蒸汽裂解裝置中，數十個 FOXBORO FBM216b 模塊被用于采集數百個關鍵溫度、壓力和流量點。例如，在裂解爐的每一路進料和出口管線上，FBM216b 精確測量著裂解氣的溫度與壓力，這些實時數據是先進控制（APC）系統優化爐管結焦和烯烴收率的基礎。模塊的高穩定性和精度直接關系到裝置的能效和產品產量。

與競品對比

與同時代其他DCS廠商的模擬量輸入模塊（如霍尼韋爾 Experion PKS 的 AI 卡件，或艾默生 DeltaV 的 CHARM AI 模塊）相比，FOXBORO FBM216b 的核心優勢在于其在I/A Series生態系統中的高度成熟性和龐大現有裝機量所帶來的信任度。

• 優勢： 作為I/A Series系統的“主力”模擬量輸入模塊，FBM216b 經過數十年的現場驗證，其性能、可靠性與系統其他部分（控制器、軟件）的集成度已臻完善。對于已大量使用?？怂共_系統的用戶，選擇 FBM216b 意味著備件通用、維護經驗可繼承和最低的集成風險。

• 考量： 相比更新一代的DCS采用的“電子布線”或“單通道隔離”模塊（如DeltaV CHARMS），FBM216b 在布線靈活性、單個通道獨立更換方面有所不足。它更適用于傳統的機柜集中式安裝模式。

選型建議與注意事項

1. 選型建議：

   • 確認信號類型與量程： 明確所有待接入的傳感器信號是否為標準的4-20mA或0-10V，確保 FOXBORO FBM216b 的默認配置或可配置范圍能夠覆蓋。

   • 計算通道需求與冗余： 統計所需模擬量輸入點總數，并考慮適當?shù)膫溆猛ǖ溃ㄍǔ＝ㄗh10-15%余量）。對于極高可用性要求的回路，需考慮模塊級的硬件冗余。

   • 核對系統兼容性： 確認 FBM216b 的硬件版本與現有的I/A Series現場總線組件（FBM機架）、控制器類型及系統軟件版本完全兼容。

2. 注意事項：

   • 接地與屏蔽： 正確的信號線接地和屏蔽對于發揮 FBM216b 的高抗干擾能力至關重要。必須遵循?？怂共_的安裝指南，實施單點接地并使用雙絞屏蔽電纜。

   • 避免通道過載： 雖然模塊具有保護功能，但仍需避免將高壓或大電流信號誤接入，以防損壞輸入電路。

   • 組態備份與校準： 更換模塊前，務必備份原模塊的所有通道參數組態。更換后，需根據工藝重要性決定是否進行現場校準或通道校驗。

   • 熱插拔操作規范： 若系統支持熱插拔，必須嚴格按照操作規程，先通過軟件將模塊置于“安全移除”狀態，再進行物理更換。
