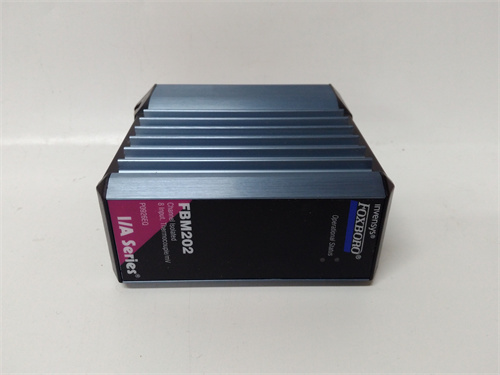

產品概述

FOXBORO FBM202 是施耐德電氣旗下Foxboro品牌I/A Series分布式控制系統（DCS）中的一款基礎且關鍵的現場總線模塊。具體而言，它是一個多通道模擬量輸入模塊，是連接現場各種模擬量傳感器與控制系統核心的重要接口。在Foxboro I/A Series系統中，F(xiàn)BM系列模塊是構建分布式I/O節點的基礎組件，廣泛安裝在現場機柜或遠程I/O站中。FOXBORO FBM202 專門負責采集來自變送器（如壓力、溫度、流量、液位變送器）的模擬量電流或電壓信號，并將其轉換為高精度的數字量，通過Foxboro專屬的現場總線網絡傳輸至控制器或操作站。其設計強調了在嚴苛工業環境下的可靠性、精度和穩定性，是流程工業實現精確過程監控和控制的基石。選擇 FOXBORO FBM202，意味著為您的I/A Series系統部署了一個經過全球眾多關鍵應用驗證的、堅固耐用的信號采集前端。

產品參數

• 所屬系統：Foxboro I/A Series 分布式控制系統。

• 模塊類型：模擬量輸入（AI）現場總線模塊。

• 輸入信號：支持標準模擬量信號輸入，通常為4-20 mA電流信號，也可能支持其他電流或電壓范圍（如0-10 VDC， 1-5 VDC），具體取決于模塊版本和跳線設置。

• 輸入通道：提供多路高密度輸入通道，常見配置為8路差分輸入或單端輸入，每通道獨立隔離。

• 分辨率與精度：提供高分辨率（如16位）模數轉換和高測量精度（典型誤差小于±0.1% of span），確保過程變量的精確測量。

• 隔離：通道間通常具有變壓器隔離或光電隔離，有效防止接地環路干擾和通道間串?dāng)_，提升系統的抗噪聲能力和安全性。

• HART協議支持：許多FBM202模塊或其后續版本支持HART協議通信，能夠在傳輸4-20mA模擬信號的同時，數字化地傳輸和接收來自智能變送器的HART數字信息，用于遠程配置和診斷。

• 通信接口：通過I/A Series系統的現場總線（如FBM總線） 與父卡（如FCP270現場總線處理器）通信，進而接入控制網絡。

• 電源：由父卡或現場總線通過背板供電。

• 環境規格：工業級設計，適用于標準的控制室或現場機柜環境。

優勢與特點

1. 卓越的系統集成與可靠性：作為I/A Series系統的原生組件，FOXBORO FBM202 在硬件和軟件層面與Foxboro控制器、操作站和工程工具完美集成。其設計遵循高可靠性標準，平均無故障時間長，非常適合連續運行的流程工業。

2. 高精度與出色的抗干擾能力：采用精密的信號調理電路和高性能ADC，提供準確穩定的測量。強大的通道隔離和濾波功能，使其即使在電氣噪聲嚴重的工廠環境中也能保持信號純凈。

3. 靈活的診斷與維護功能：模塊具備輸入開路、短路、超量程等診斷能力。配合Foxboro的工程和維護軟件，可以方便地進行遠程監控、參數配置和故障排查，支持在線更換（熱插拔）。

4. 支持HART協議，增強資產管理：通過支持HART通信，FBM202 超越了傳統模擬量采集功能，可以作為HART主設備，與現場智能儀表交互，為工廠的預測性維護和資產管理系統提供關鍵數據。

5. 堅固的工業構造：模塊化設計，結構堅固，能夠適應工業環境下的溫度波動和振動，確保長期穩定運行。

應用領域與案例

應用領域：廣泛應用于使用Foxboro I/A Series DCS的各類流程工業，包括：石油天然氣（開采、管道、煉油）、石油化工、化工、電力（火電、核電）、水處理、制藥以及造紙等行業。

應用案例：

• 煉油廠常減壓裝置過程監控：在原油蒸餾單元，大量的溫度、壓力、流量和液位變送器遍布各塔器和換熱器。多臺 FOXBORO FBM202 模塊被集中安裝在現場的I/O機柜中，采集這些4-20mA信號。其高精度確保了關鍵工藝參數的準確監控，為先進控制（APC）和安全運行提供數據基礎。

• 大型化工廠反應器溫度與壓力控制：在高壓聚合反應器中，精確控制溫度和壓力是安全與產品質量的關鍵。FBM202 模塊采集反應器各床層的熱電偶（經變送器轉換為4-20mA）和壓力變送器信號，其快速的響應和穩定性使得DCS能夠?qū)嵤┚_的PID控制，及時調整冷卻劑流量或進料速度。

• 污水處理廠溶解氧與pH值監測：在生物處理池，溶解氧（DO）和pH值是核心控制參數。智能DO和pH變送器的4-20mA+HART信號接入 FBM202 模塊。模塊不僅傳輸測量值，還能通過HART讀取變送器的狀態和診斷信息，實現儀表的遠程管理和校準，降低維護成本。

與競品對比分析

與艾默生（Emerson）DeltaV系統的CHARMs AI模塊、霍尼韋爾（Honeywell）Experion PKS的C系列AI模塊以及橫河（Yokogawa）CENTUM VP系統的AI模塊相比，FOXBORO FBM202 的核心競爭定位在于：

• 在Foxboro I/A Series生態系統內的無縫體驗：對于已部署或計劃采用Foxboro I/A Series系統的用戶，FBM202 是實現最優性能、最低集成復雜性和最高工程效率的自然選擇。其與系統軟件（如I/A Series Workbench）的深度整合是關鍵優勢。

• 傳統優勢領域的深厚應用基礎：Foxboro系統在復雜回路控制、特別是煉油化工等領域擁有悠久歷史和良好口碑。FBM202 作為其基礎I/O組件，經過了全球大量嚴苛應用的長期驗證。

• 平衡的性能與開放性：在保持其系統確定性的同時，通過支持HART等開放協議，增強了與智能現場設備的互操作性。
  競品可能在網絡架構的現代性、與特定云平臺的集成或初始采購成本上有不同的側重。但對于維護現有Foxboro系統或在該品牌生態內進行的新建項目，FOXBORO FBM202 是可靠且高效的標配選擇。

選型建議與注意事項

1. 確認系統兼容性：必須明確現有I/A Series系統的版本和父卡型號，確保 FBM202 模塊在硬件和固件版本上完全兼容。

2. 詳細信號清單：列出所有模擬量輸入點的信號類型（4-20mA或電壓）、量程范圍、是否兩線制、以及是否需要HART通信。

3. 考慮隔離與接地：根據現場信號接地情況，確定是否需要通道間隔離。規劃好信號電纜屏蔽層的單點接地位置，通常推薦在控制系統機柜側接地。

4. HART功能需求：如果現場儀表支持HART且計劃利用此功能，需確認所選 FBM202 模塊的版本明確支持HART多路復用，并配置相應的軟件許可。

5. 安裝與接線：模塊需安裝在專用的FBM底座或機架上。嚴格按照端子定義和扭矩要求接線，使用合適的電纜規格。

6. 軟件組態與測試：使用Foxboro I/A Series Workbench工程軟件對模塊進行硬件組態和通道參數設置。安裝后必須進行回路測試，驗證每個通道的測量準確性和線性度。

7. 采購渠道：建議通過施耐德電氣官方或授權渠道采購，以確保獲得正品、正確的技術文檔和固件支持。
