產品介紹

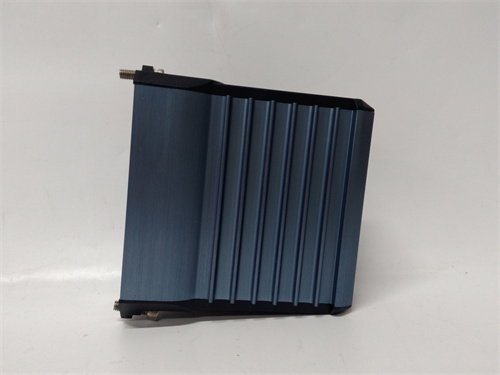

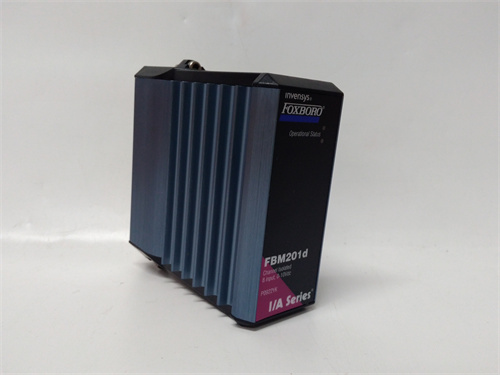

FOXBORO FBM201D 是?？怂共_（Foxboro）I/A Series 集散控制系統（DCS）中的一款現場總線模塊（Field Bus Module），具體為數字量輸入模塊。該模塊作為I/A Series分布式I/O系統的重要組成部分，專門設計用于高密度、高可靠性地采集工業現場的離散量開關狀態信號。FOXBORO FBM201D 將來自現場設備的干接點或無源觸點信號，經過電氣隔離和信號調理后，轉換為控制系統可識別的數字?jǐn)?shù)據，為邏輯控制、聯鎖保護和設備狀態監控提供基礎輸入。在構建大規模、高可靠的過程自動化系統中，F(xiàn)OXBORO FBM201D 是實現高效、精確數據采集的關鍵硬件單元。選擇原廠模塊是保障整個I/A Series系統長期穩定與兼容性的最佳實踐。

產品參數

• 產品類型：I/A Series 數字量輸入（DI）模塊。

• 通道數量：通常為高密度配置，例如16通道或32通道，具體需查閱對應版本的技術手冊。

• 輸入信號類型：干接點輸入（Dry Contact），即無源觸點信號。支持常開（NO）或常閉（NC）觸點連接。

• 輸入電壓范圍：模塊內部提供查詢電壓（通常為24VDC或48VDC），用于檢測觸點狀態?，F(xiàn)場無需外部電源。

• 隔離方式：通道間以及通道組與系統背板之間采用光電隔離，有效抑制共模干擾，提高系統的抗噪聲能力和安全性。

• 響應時間：快速的ON/OFF響應，通常在毫秒級，滿足實時控制需求。

• 狀態指示：每個通道或每組通道配有獨立的LED指示燈，用于直觀顯示該通道的當前輸入狀態（如“閉合”或“斷開”）。

• 診斷功能：模塊具備基本的硬件診斷能力，可檢測內部電路故障。

• 連接方式：通過前部或側部的可拆卸接線端子排進行現場接線，支持螺絲壓接。

• 安裝方式：模塊化設計，可安裝在專用的FBM現場總線模塊底座或機架上。

• 通信接口：通過現場總線（如Foxboro的I/A系列專用總線）與上級控制器通信。

優勢與特點

1. 高密度與空間效率：FOXBORO FBM201D 在緊湊的模塊尺寸內提供了大量輸入通道，顯著減少了控制柜內所需的模塊數量和空間占用，降低了單位通道的成本，特別適合需要采集大量開關信號的應用（如大型泵群狀態監測、多閥門位置反饋）。

2. 卓越的可靠性與抗干擾能力：采用工業級元件和嚴格的制造工藝，確保了在惡劣工業環境下的長期穩定運行。其通道隔離設計能有效防止現場側的電氣故障（如接地、短路）或噪聲干擾擴散到控制系統其他部分。

3. 易于安裝與維護：模塊化的插拔設計和可拆卸的端子排，使得安裝、更換和接線維護都非常簡便。清晰的每通道狀態指示燈，極大地便利了現場調試和故障排查工作。

4. 與I/A Series系統的深度集成：作為?？怂共_原裝組件，F(xiàn)OXBORO FBM201D 在硬件兼容性、供電、通信協議和軟件組態方面與I/A Series控制器及工程工具實現了無縫集成。其配置和診斷信息完全融入統一的系統環境，簡化了工程和運維流程。

5. 長期的產品支持：?？怂共_（現為施耐德電氣一部分）為其I/A Series系統提供長生命周期的支持服務，保障了備件的長期供應和技術的延續性，保護了用戶的投資。

應用領域與案例

FOXBORO FBM201D 廣泛應用于采用I/A Series DCS的各類流程工業中，尤其適用于需要大量狀態監測和連鎖信號的場合。

• 案例一：水處理廠泵站與閥組狀態監控
  在大型市政水廠，有數十臺水泵、閥門和攪拌器。每臺設備的運行/停止?fàn)顟B(tài)、故障報警觸點、閥位開/關限位信號等，均可接入 FOXBORO FBM201D 模塊。其高密度特性使得一個模塊即可監控一個工藝單元的多臺設備，為中央控制室提供全面的實時狀態信息。

• 案例二：化工裝置安全聯鎖系統（SIS）的輸入層
  在反應釜或壓縮機等關鍵設備的安全聯鎖回路中，壓力開關、溫度開關、液位開關和緊急停車按鈕的觸點信號需要被高可靠地采集。FBM201D 模塊的隔離特性和可靠性，使其適合作為安全相關信號的輸入接口，為安全邏輯控制器提供可信的輸入。

• 案例三：發電廠輔機設備順序控制
  在電廠的輸煤、除灰、化水等輔助車間，大量的輸送帶跑偏開關、料位開關、電機保護器觸點需要監控。使用 FBM201D 模塊集中采集這些信號，用于實現設備的順序啟停控制和故障報警，保障輔機系統自動運行。

與競品對比

與其它DCS品牌（如艾默生DeltaV、霍尼韋爾Experion）的數字量輸入模塊或通用PLC的DI模塊相比，F(xiàn)OXBORO FBM201D 的特點在于：

• I/A Series生態系統專屬性：它是專為I/A Series架構優化的模塊，在其自身的系統內性能、可靠性和管理體驗最佳，但在跨平臺通用性上不及標準PROFINET或EtherNet/IP模塊。

• 對等網絡架構下的性能：在I/A Series著名的對等網絡（Peer-to-Peer）中，F(xiàn)BM模塊的數據傳輸針對實時性進行了優化，在大型系統中表現出色。

• 在復雜過程工業中的成熟應用：在化工、石化、電力等福克斯波羅的傳統優勢行業，F(xiàn)BM系列模塊經過了數十年的廣泛應用和驗證，擁有良好的口碑和大量的存量系統支持需求。

• 配置與管理的統一性：其硬件配置、I/O變量定義均在I/A Series的同一套工程軟件中完成，提供了從控制器邏輯到現場模塊的統一視圖。

選型建議與注意事項

1. 確認系統兼容性：必須確認 FOXBORO FBM201D 模塊與您現有的I/A Series 系統版本、控制器型號及現場總線底座完全兼容。

2. 明確通道數量與類型：根據設計圖紙，統計所需的干接點輸入總點數，并確認所有信號均為無源觸點。避免將有源電壓信號誤接入，以免損壞模塊。

3. 規劃接線與接地：為發揮其抗干擾優勢，現場信號電纜應使用屏蔽電纜，并將屏蔽層在控制柜側單點接地。將不同類型的信號（如直流、交流、高電壓）分開布線。

4. 利用狀態指示燈進行調試：在調試階段，充分利用每個通道的LED指示燈，可以快速驗證現場接線是否正確，開關狀態是否被正確讀取。

5. 模塊安裝與散熱：確保模塊牢固安裝在底座上，并保證機柜內有良好的通風散熱條件，避免模塊過熱。

6. 通過正規渠道采購：為確保產品質量、兼容性和獲得官方技術支持，應通過福克斯波羅（施耐德電氣）授權渠道采購原廠備件。在更換模塊前，記錄原模塊的安裝位置和接線；更換后，需在系統軟件中驗證通道狀態，并進行必要的功能測試。對于關鍵應用，建議保持適量的備件庫存。
