產品描述

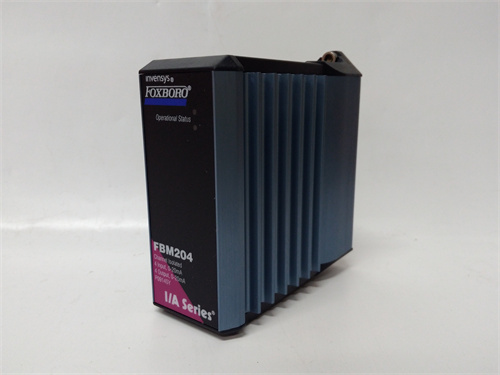

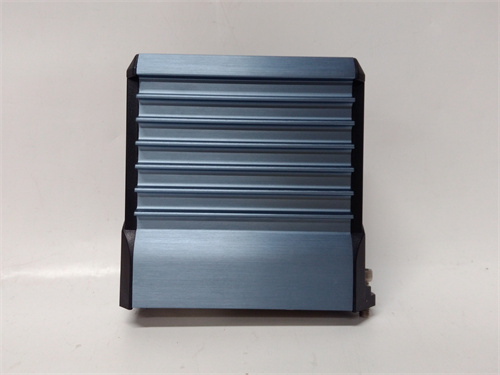

FOXBORO FBM204 是?？怂共_（Foxboro）公司為其經典的I/A Series分布式控制系統（DCS）設計的一款現場總線模塊，具體為4通道模擬量輸入模塊。該模塊是連接現場模擬量傳感器（如溫度變送器、壓力變送器、流量計等）與DCS控制處理器的關鍵接口，負責將現場的連續過程信號（通常為4-20mA或1-5VDC）高精度地轉換為數字量信號，供控制系統進行監視、控制和運算。作為I/A Series系統中最常用和可靠的模擬量輸入模塊之一，FOXBORO FBM204 以其卓越的測量精度和穩定性，在石油、化工、電力等連續過程工業中扮演著“感官神經”的角色。選擇原裝正品的 FOXBORO FBM204 模塊進行系統集成或維護，是保障過程測量數據準確、實現高級過程控制和優化的基礎。其堅固的工業設計和易于維護的特性，使其在嚴苛的工廠環境中能夠長期穩定運行。

產品參數

• 模塊類型： 現場總線模塊，4通道模擬量輸入。

• 輸入信號類型： 通常支持4-20mA DC電流信號，或1-5V DC電壓信號（可能通過跳線或配置選擇）。

• 輸入通道數： 4路，相互隔離。

• 精度： 高精度，典型值可達±0.05% of span。

• 分辨率： 通常為16位或更高，確保微小的過程變化也能被精確捕捉。

• 隔離： 通道間及通道與系統總線之間采用變壓器或光電隔離，抗干擾能力強。

• 共模抑制比： 非常高，有效抑制現場共模噪聲。

• 供電： 由FBM底板（如FBM201）提供工作電源。

• 通信接口： 通過專用的現場總線與I/A Series的CP或FBM處理器通信。

• LED指示燈： 提供電源、通信及通道狀態指示。

• 工作溫度： 0°C 至 60°C（標準工業環境）。

• 認證： 符合cULus、ATEX、IECEx等適用于危險區域的標準（具體取決于型號后綴）。

優勢與特點

1. 高精度與高穩定性： FOXBORO FBM204 采用精密的測量電路和高質量的元器件，長期漂移極小，能夠提供可靠且可重復的測量數據，為高級控制策略和能源管理提供數據基礎。

2. 強大的抗干擾能力： 優秀的隔離設計和濾波功能，使其在復雜的工業電磁環境中也能保持信號純凈，有效避免誤報警和測量值跳動。

3. 模塊化與可維護性： 采用標準的FBM外形尺寸，支持在線熱插拔更換（在系統允許且遵循安全規程下），極大縮短了維護時間，提高了系統可用性。

4. 無縫的I/A Series集成： 與Foxboro I/A Series的硬件、軟件和機柜架構完全兼容，可通過I/A Series控制軟件（如Foxboro AIM*）輕松進行組態、校準和診斷。

應用領域與案例

• 石油化工： 用于測量反應器的溫度與壓力、塔器的液位、管線的流量等關鍵過程變量，是APC先進過程控制的基礎。

• 電力行業： 在鍋爐和汽輪機控制中，測量主蒸汽壓力/溫度、給水流量、煙氣含氧量等參數。

• 天然氣處理： 應用于脫硫、脫水、分餾等單元，精確監測各類壓力和溫度點。

• 水與廢水處理： 用于pH值、濁度、流量、液位的測量。

• 案例簡述： 某煉油廠常減壓裝置的Foxboro I/A Series系統中，一個測量關鍵分餾塔頂壓力的通道出現偏差。工程師診斷后確認為FBM204模塊的單個通道異常。在控制系統允許和支持下，他們?cè)诰€更換了備件模塊FOXBORO FBM204。新模塊插入后，系統自動識別，工程師通過工作站快速下載原有位號配置，儀表信號立即恢復正常精度，整個過程避免了裝置停車。

與競品對比

• 對比Foxboro其他模擬量輸入模塊（如FBM202， FBM207）： FBM204 是4通道通用AI模塊的代表，在通道密度和通用性上平衡。FBM202可能是8通道但精度或隔離等級不同，F(xiàn)BM207可能針對熱電偶等特定信號。FBM204的優勢在于其廣泛的應用驗證和高性價比。

• 對比第三方兼容或翻新模塊： 原裝FOXBORO FBM204 在測量精度長期穩定性、與I/A Series系統軟件的深度兼容性（如校準參數、診斷信息）以及材質和工藝上具有不可替代的優勢。非原裝件可能存在校準困難、通信不穩定或早期故障的風險。

• 對比其他DCS品牌（如Honeywell, Emerson）的AI卡件： 核心差異在于其所屬的I/A Series生態系統。選擇FOXBORO FBM204意味著充分利用Foxboro在過程工業的專長，其優勢在于與I/A Series的集成化工程工具、歷史數據庫和人機界面無縫協作。

選型建議與注意事項

1. 信號類型確認： 明確現場儀表輸出信號是4-20mA還是1-5VDC，并確保所選FBM204型號支持該類型（通常通過跳線配置）。

2. 系統兼容性： 確認其與現有的FBM底板（型號如FBM201）、現場總線類型及I/A Series軟件版本兼容。

3. 冗余需求： 對于極其關鍵的測點，應考慮采用控制器或I/O模件級別的冗余方案，而不僅僅依賴于單個FBM204模塊。

4. 危險區域認證： 若安裝在危險區域（如防爆區），必須確認該具體型號的FOXBORO FBM204具有相應的ATEX或IECEx認證。

5. 校準與配置： 模塊更換后，建議使用標準儀器進行通道校準，并在I/A Series控制組態軟件中確認配置參數正確無誤。

6. 采購渠道： 強烈建議通過施耐德電氣/?？怂共_的官方授權渠道采購，以確保獲得正品、最新的固件和全面的技術支持。

7. 靜電防護與安裝： 操作模塊時需采取防靜電措施。安裝時確保模塊在底板上插接到位，并緊固好安裝螺釘。
