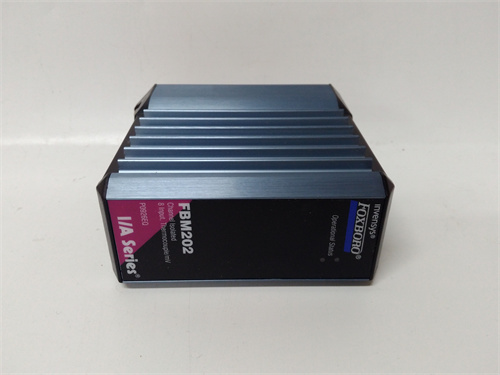

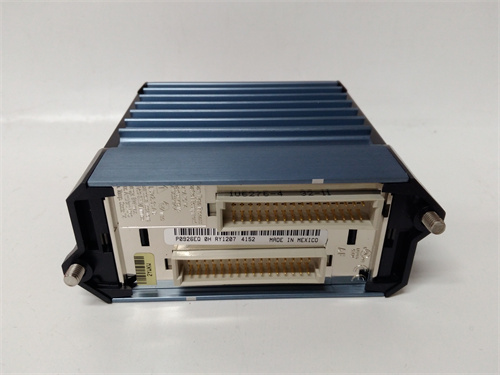

FOXBORO FBM202 產品概述

FOXBORO FBM202 是一款高性能的8通道模擬量輸出模塊，屬于施耐德電氣（Schneider Electric）旗下 Foxboro Evo 和 I/A Series 分布式控制系統（DCS）的關鍵I/O組件。該模塊專門設計用于將控制系統的數字運算結果轉換為標準的4-20 mA模擬信號，以驅動現場的各種執行設備，如調節閥、變頻器和定位器等。FOXBORO FBM202 憑借其高精度、高可靠性的特點，在化工、石化、電力和制藥等過程工業中發揮著至關重要的作用。作為 Foxboro 現場總線模塊（FBM）系列的重要成員，FOXBORO FBM202 確保了控制指令能夠精確、穩定地傳遞到生產過程，是實現閉環控制不可或缺的接口設備。

產品參數與規格

FOXBORO FBM202 的技術規格體現了其在過程控制領域的專業定位：

• 制造商： 施耐德電氣 / Foxboro

• 型號： FBM202

• 產品類型： 8通道模擬量輸出模塊

• 系列： Foxboro Evo / I/A Series FBM（現場總線模塊）

• 輸出通道： 8個獨立隔離的模擬量輸出通道

• 輸出信號： 標準 4-20 mA 直流電流信號

• 通道隔離： 通道間及通道與系統之間具備電氣隔離，通常為 1500V

• 精度： 高精度數模轉換，確保輸出信號的準確性

• 負載能力： 能夠驅動規定范圍內的負載電阻，適應不同執行器的要求

• 更新速率： 可配置的通道更新速率

• 安裝方式： 直接安裝在 Foxboro DIN 導軌安裝基座或端子組件上

• 電源： 通過現場總線背板供電，典型功耗較低

• 危險區域認證： 適用于 Class I, Division 2 危險區域

優勢與核心特點

FOXBORO FBM202 為用戶的過程控制系統帶來了以下顯著優勢：

• 高精度模擬輸出： FBM202 采用先進的數模轉換技術，確保控制指令能夠以極高的精度轉換為模擬信號。這對于需要精確控制閥門開度或泵轉速的應用至關重要，直接影響到最終產品的質量和工藝的穩定性。

• 獨立的通道隔離： FOXBORO FBM202 的每個輸出通道都具備完全的電氣隔離。這一設計有效防止了通道之間的相互干擾，并切斷了可能通過現場布線引入的接地回路，保護了昂貴的控制系統核心部件。

• 高可靠性與冗余選項： 遵循 Foxboro 的嚴格工業標準，FBM202 采用高品質元器件制造，具有極長的平均無故障時間。在關鍵控制回路中，該模塊可配置為冗余模式，進一步提升系統的可用性。

• 熱插拔維護能力： FBM202 支持在不切斷系統電源的情況下進行更換。當模塊需要維護或更換時，無需中斷其他 I/O 點的運行，這對于要求連續生產的流程工業來說，是一項至關重要的優勢。

• 與 Foxboro 系統無縫集成： 作為 Foxboro 原廠設計的 I/O 模塊，FOXBORO FBM202 在電氣特性、通信協議和機械尺寸上與 I/A Series 和 Foxboro Evo 系統完美匹配。它通過標準的 Foxboro 現場總線與控制器通信，簡化了系統組態和調試過程。

應用案例

FOXBORO FBM202 廣泛應用于需要精確控制執行機構的各種過程工業領域：

• 石油化工精餾塔控制： 在原油分餾過程中，FBM202 接收來自 DCS 控制器的溫度或壓力調節指令，輸出4-20mA信號驅動塔頂回流閥和塔底再沸器蒸汽閥，精確控制產品分離純度。

• 發電廠鍋爐給水控制： 在火電機組中，FOXBORO FBM202 用于控制給水調節閥的開度，根據汽包水位信號精確調節進入鍋爐的給水量，確保鍋爐安全高效運行。

• 化學反應器進料控制： 在精細化工和制藥行業，反應器的進料流量需要精確控制。FBM202 驅動計量泵或調節閥，按照預設比例精確添加反應物，保證反應過程的一致性和產品質量。

• 污水處理加藥系統： 在市政或工業污水處理廠，FOXBORO FBM202 根據在線水質分析儀反饋的信號，控制絮凝劑、消毒劑等藥劑的加藥泵頻率，實現精確投加，確保出水達標并節約藥劑成本。

與競品的對比分析

在 DCS 模擬量輸出模塊市場中，FOXBORO FBM202 與其他品牌同類產品相比，具有特定的競爭定位：

• 對比 Emerson（例如 DeltaV 系列的模擬輸出卡）： Emerson 的模擬輸出模塊同樣性能優異。FOXBORO FBM202 的優勢在于與 Foxboro I/A Series 系統的深度集成，特別是在 Foxboro 的專利現場總線通信協議方面，確保了數據通信的確定性和可靠性。

• 對比 ABB（例如 S800 I/O 系列的 AO810 模擬輸出模塊）： ABB 的 S800 I/O 模塊在 ABB 系統中廣泛應用。FBM202 的特點在于其通道間隔離的規格通常較高，更適合存在接地電位差異較大的工業現場，能夠更好地保護控制系統。

• 對比 Honeywell（例如 Experion 系統的模擬輸出卡）： Honeywell 的模塊功能強大。FOXBORO FBM202 在 Foxboro 存量市場擁有巨大的保有量，對于希望延長現有 I/A Series 系統壽命的用戶而言，原廠的 FBM202 是確保與現有系統無縫兼容的最安全選擇。

選型建議與注意事項

• 系統兼容性驗證： 在采購FOXBORO FBM202 之前，務必確認其與您的特定 Foxboro 控制器型號和現場總線通信模塊（FCM）的兼容性，確保模塊能夠被系統正確識別和配置。

• 端子組件選擇： FBM202 需要配合特定的端子組件（TA）使用，用于連接現場電纜。根據現場布線需求（如是否需要本安防爆接口），選擇正確的 FOXBORO 端子組件。

• 負載回路檢查： 在連接FBM202 之前，計算整個輸出回路的負載，包括電纜電阻和現場執行器的輸入阻抗，確?？傌撦d在模塊的驅動能力范圍內。

• 電源容量確認： 計算現場總線背板的總功耗，確保電源模塊容量充足，能夠同時為所有 FBM202 及其他模塊提供穩定供電。

• 配置與校準： 安裝后，需要使用 Foxboro 的工程工具對FOXBORO FBM202 的通道進行組態，包括設定輸出范圍、故障安全模式等參數，并建議進行輸出精度校驗。
