產品介紹

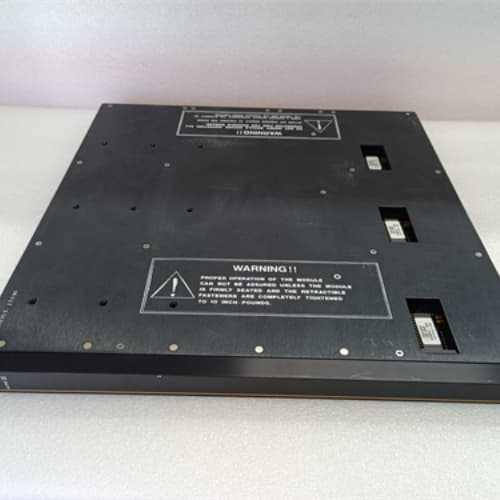

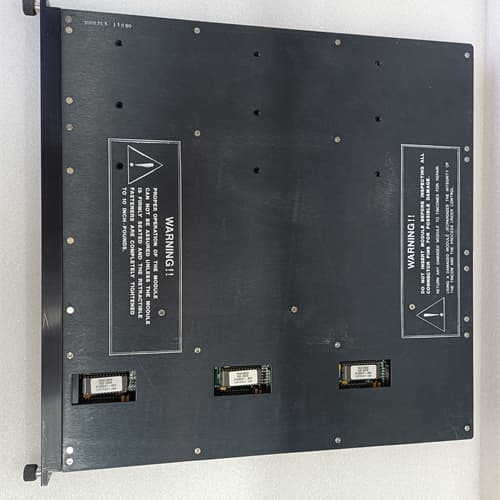

TRICONEX 3700A 是英維思（Invensys，現屬施耐德電氣）旗下Triconex品牌安全儀表系統（SIS）中的一款三重模件冗余（TMR）模擬量輸入模塊。該模塊隸屬于經典的 Tricon v9 或 v10 系統，專門設計用于在石油化工、天然氣、電力等高危流程工業中，高可靠性、高精度地采集現場關鍵的模擬量信號（如壓力、溫度、流量、液位）。TRICONEX 3700A 嚴格遵循IEC 61508安全標準，其核心設計理念是通過硬件三重化冗余和“三取二”表決機制，確保即使單個或多個內部通道發生故障，系統仍能輸出正確的測量值或安全地進入故障狀態，從而保障人員、設備與環境的安全。對于構建高完整性安全回路，TRICONEX 3700A 是確保過程變量可信輸入的關鍵組件。

產品參數

• 產品類型：三重模件冗余（TMR）模擬量輸入模塊。

• 所屬系統：Triconex Tricon v9/v10 安全儀表系統。

• 安全認證：符合 IEC 61508 標準，適用于 SIL 3 安全完整性等級應用。

• 通道配置：通常為 8 通道 高密度隔離輸入。

• 輸入信號類型：直流電流信號，標準范圍為 4-20 mA。支持對現場兩線制變送器進行環路供電。

• 測量精度：高精度，典型誤差優于 ±0.1% 量程。

• 冗余架構：

  • 每個輸入通道在物理上由 三個完全獨立且同步工作的模擬量輸入電路 組成。

  • 三個獨立的測量值被送至三個主處理器進行 2oo3（三取二）表決，輸出一個高置信度的“已表決”值。

• 診斷功能：

  • 內部診斷：持續監測模塊內部三個電路的健康狀態、電源和通信。

  • 外部診斷：可檢測現場信號 斷路（開路）、短路 及 超量程。

• 隔離：通道間電氣隔離，有效防止信號串?dāng)_和共模干擾。

• 熱插拔支持：在系統冗余配置允許的情況下，支持在線熱插拔更換，便于維護。

• 連接方式：通過前部可拆卸的端子板（FTA） 連接現場信號線。

• 狀態指示：模塊前端配備多顆LED指示燈，用于顯示電源、通道狀態、通信及故障信息。

優勢與特點

1. 極致的安全性與可用性：TRICONEX 3700A 的核心優勢在于其硬件三重化冗余（TMR）設計。該架構提供了極高的容錯能力，單一甚至雙路內部故障不會導致信號丟失或誤報警，系統仍能基于健康的通道輸出正確值并報告故障，實現了故障安全與高可用性的完美結合。

2. 高精度與高可靠性：專為安全關鍵應用設計，采用高質量的元件和嚴格的制造工藝，確保長期測量的準確性和穩定性。其出色的抗干擾能力保證了在惡劣工業電氣環境下的信號純凈度。

3. 全面的診斷與可預測性維護：模塊提供強大的在線自診斷和現場回路監測功能。任何內部硬件故障或外部信號異常都能被即時檢測并上傳至工程師站，使維護人員能夠?qū)崿F(xiàn)預測性維護，在故障影響安全功能前進行干預，避免了隱蔽性故障風險。

4. 與Tricon生態系統的無縫集成：作為Tricon系統的原生組件，TRICONEX 3700A 在機械安裝、電氣接口、軟件組態（使用TriStation 1131軟件）和系統診斷方面實現了深度優化。其配置和狀態管理完全集成在統一的安全工程環境中。

5. 便于維護與更換：模塊化設計和熱插拔特性（在允許條件下）極大簡化了維護工作，顯著減少了系統停機時間，提高了整個安全系統的可維護性。

應用領域與案例

TRICONEX 3700A 專門用于對安全有極端要求的流程工業安全儀表系統（SIS）或緊急停車系統（ESD）。

• 案例一：海上油氣平臺高壓分離器壓力安全保護
  在原油生產分離器中，壓力是關鍵安全參數。多個壓力變送器的4-20mA信號接入 TRICONEX 3700A 模塊。當壓力達到高高安全限值時，經過TMR系統可靠表決后，觸發緊急關斷閥，隔離工藝段。其三重化設計確保即使一個壓力變送器或模塊內部單一路徑故障，保護功能依然有效。

• 案例二：化工反應器溫度連鎖保護
  在放熱反應器中，反應溫度必須嚴格控制。熱電偶或熱電阻信號經變送器轉換為4-20mA后送入3700A模塊。模塊的高精度和快速響應確保了溫度測量的可靠性，其診斷功能能提前預警傳感器斷線，防止因測量失效導致反應失控。

• 案例三：天然氣輸送管線壓縮機出口壓力監測
  在長輸管線壓氣站，壓縮機出口壓力是防止管線超壓的關鍵。該模塊可靠地采集壓力信號，其TMR架構和診斷功能為安全系統提供了最高等級的信號可信度，確保在壓力異常時能夠可靠執行保護動作。

與競品對比

與采用雙重化（如HIMA）或單通道帶診斷架構的模擬量輸入模塊相比，TRICONEX 3700A 及Tricon TMR系統的獨特優勢在于：

• 硬件冗余的徹底性：將硬件三重化貫徹于信號采集的最前端，提供了最高的安全失效分?jǐn)?shù)和硬件故障容錯能力，特別適合風險最高的應用場合。

• 在超高風險行業的廣泛應用與認可：在石油天然氣、化工等行業，Tricon的TMR架構已成為事實上的高標準，尤其適用于大型、復雜的ESD系統，其可靠性和安全性得到了數十年的現場驗證。

• 診斷覆蓋的深度：其診斷不僅針對模塊自身，還能有效覆蓋現場回路故障（如斷線），提供了從傳感器到邏輯解算器輸入端的完整診斷鏈。

• 施耐德電氣生態下的整合優勢：納入施耐德旗下后，能與Foxboro DCS等系統進行更緊密的集成，為用戶提供從過程控制到安全保護的一體化解決方案。

選型建議與注意事項

1. 確認安全完整性等級（SIL）要求：TRICONEX 3700A 適用于要求 SIL 3 的最高等級應用。選型前必須進行安全風險評估，確認所需SIL等級。

2. 嚴格驗證系統兼容性：必須確認該模塊與您現有的 Tricon 機架型號（v9/v10）、主處理器型號及系統固件版本 完全兼容。

3. 詳細規劃信號與配電：明確每個通道連接的變送器類型、是否需要環路配電，并計算總負載電流。確保信號電纜屏蔽層正確單點接地。

4. 專業軟件組態與測試：必須使用Triconex認證的 TriStation 1131 軟件進行硬件組態、參數設置（如量程、報警值）和診斷使能。組態后，需進行全面的模塊診斷測試和信號注入測試，驗證其表決邏輯和保護功能。

5. 遵循安全生命周期管理：安全系統組件的任何變更都必須遵循嚴格的管理變更（MOC）程序。更換模塊后，需更新安全相關文檔，并可能需要進行部分安全驗證測試。

6. 通過官方渠道采購與支持：必須通過施耐德電氣/Triconex官方或授權渠道采購，以確保獲得正品、最新的技術文檔和固件。強烈建議為關鍵系統儲備備件。操作和維護人員需接受專門的Tricon系統及安全工程培訓。所有測試和維護活動必須有詳細記錄。
