產品描述

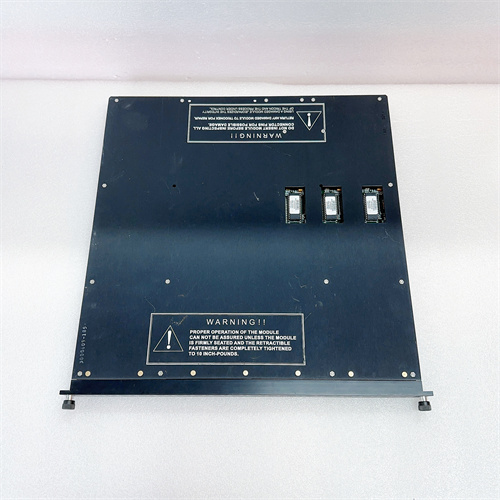

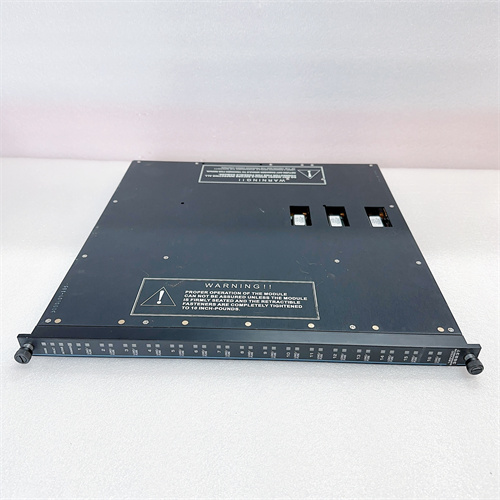

TRICONEX 3636R 是一款由施耐德電氣旗下的 Triconex 公司為其著名的安全系統設計和制造的高完整性數字量輸出模塊。這款 TRICONEX 3636R 模塊是 Tricon 或 Trident 安全系統的關鍵組件，專門用于接收來自安全控制器的邏輯指令，并將其轉換為可靠的、高完整性的開關量輸出信號，以直接驅動現場的安全執行機構。這些執行機構包括緊急關斷閥的電磁閥、安全繼電器的線圈、報警器以及大型電機的安全停車回路。TRICONEX 3636R 采用三重化冗余架構，能夠檢測并容忍單個通道的故障，其設計旨在滿足 SIL 3 等級的安全應用，確保在緊急停車、火氣保護等關鍵任務中，安全指令能夠被萬無一失地執行。

產品參數

• 品牌： 施耐德電氣 / Triconex

• 型號： 3636R

• 類型： 數字量輸出模塊

• 架構： 三重化冗余

• 輸出通道： 通常為 32 路

• 輸出類型： 可控硅輸出

• 輸出電壓： 24V DC / 120V AC / 240V AC（根據型號）

• 診斷： 全面的在線診斷，包括斷線、短路檢測

• 隔離： 通道間及通道與背板間隔離

• 安全等級： TüV 認證，符合 SIL 3 要求

• 電源： 由安全系統機架背板供電

優勢特點

TRICONEX 3636R 最核心的優勢在于其三重化冗余架構帶來的極高安全性和可用性。模塊內部的三個獨立通道同時處理同一個輸出指令，并通過一個 2-out-of-3 的表決機制來最終決定是否驅動輸出。這意味著即使其中一個通道發生故障，只要另外兩個通道一致，模塊就能繼續提供正確的輸出，而不會引起系統誤跳車，同時也能確保在需要安全動作時可靠地執行。這款 TRICONEX 3636R 還具備強大的在線診斷功能，能夠持續監測每個輸出通道的健康狀況，包括現場負載的斷線和短路情況，并能將故障精確定位到具體的通道。其高可靠性的輸出電路設計，確保了在危險發生時安全指令能被可靠執行。

應用案例

TRICONEX 3636R 廣泛應用于石油、天然氣、石化和電力等行業的關鍵安全儀表系統中。例如，在一個 LNG 接收站的緊急停車系統中，多個 TRICONEX 3636R 模塊接收來自安全控制器的指令，直接驅動罐區緊急切斷閥的電磁閥。當安全控制器檢測到異常壓力或泄漏時，會通過 3636R 模塊發出指令，迅速關閉相關閥門，隔離危險源。在大型石化聯合裝置中，它也用于控制反應器的緊急卸壓閥和放空閥的電磁線圈。在火氣系統中，3636R 可用于啟動報警器和聲光報警設備。

競品對比

與通用的 PLC 數字量輸出模塊相比，TRICONEX 3636R 在診斷覆蓋率和故障容錯能力上存在本質差異。普通模塊發生故障時可能導致輸出點無法正確動作，引發危險。而 3636R 的 TMR 架構可以在單個通道故障時依然保持正確輸出或?qū)虬踩珎?cè)，并同時報警，實現了“故障安全”和“高可用性”的完美結合。與競爭對手（如 HIMA 的安全型 DO 模塊）相比，Triconex 的 3636R 同樣具有強大的市場地位。它在與 Tricon 控制器的配合上，具有最佳的軟件兼容性和診斷深度，其內部的健康狀態和故障信息可以被系統詳細地讀取和記錄，為維護人員提供了寶貴的故障排查信息。

選型建議與注意事項

在選型 TRICONEX 3636R 時，需要根據現場執行機構的電壓類型（24V DC、120V AC 或 240V AC）和功率，選擇正確型號的模塊。務必確認其與您的安全控制器兼容。
注意事項：

• 現場接線： 3636R 的現場接線必須嚴格遵循 Triconex 的規范。對于交流輸出模塊，需注意火線和零線的正確連接。

• 組態配置： 在安全邏輯組態軟件中，需要為每個輸出通道正確配置其安全功能和故障反應行為（如斷電跳閘或加電跳閘）。

• 通道測試： 系統投運前，應對每個輸出通道進行回路測試，通過邏輯強制輸出，驗證現場執行機構的動作是否正確。

• 電源負載： 在安裝前需計算機架總電源負載，確保機架電源能提供足夠的電流。
