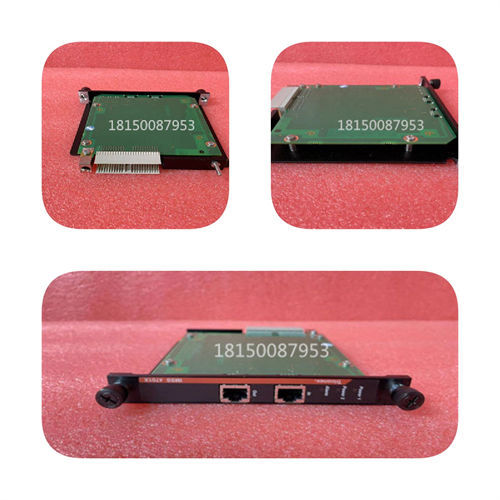

216DB61 HESG324063R100/J ABB模擬量模塊

　　品牌：ABB

　　型號：216DB61 HESG324063R100/J

　　產品描述

　　普通模擬量模塊可以采集標準電流和電壓信號。其中,電流包括:0-20mA、4-20mA兩種信號，電壓包括:0-10 VDC。普通模擬量通道值范圍是

　　0~1000,精度10位，支持的大電纜長度:屏蔽線10米。

　　模擬量電流、電壓信號根據模擬量?jī)x表或設備線纜個數分成四線制、三線制、兩線制三種類型，不同類型的信號其接線方式不同。四線制信號指的

　　是模擬量?jī)x表或設備上信號線和電源線加起來有4根線。儀表或設備有單的供電電源，除了兩個電源線還有兩個信號線。四線制電流信號的接線方

　　式如下圖中的2所示。

　　圖1模擬量模塊接線

　　●1.模塊供電此處有2組L+,M,只接-路即可，兩組冗余端子，互為備用

　　●2.4線制電流信號接線

　　●3.4線制電壓信號

　　三線制信號是指儀表或設備上信號線和電源線加起來有3根線,負信號線與供電電源M線為公共線。

　　●1.模塊供電此處有2組L+，M,只接--路即可，兩組冗余端子，互為備用

　　●2.電壓信號接法，其中，R1≥5KQ

　　●3.電流信號接法，其中，R2≤250Q
