ABB REF615E_E是為配電網絡設計的基于繼電器的保護和控制單元。具體來說，它是REF600系列的一部分，該系列通常用于保護和控制中壓電氣系統。REF615E_E設計用于提供先進的保護、監控和控制功能，通常用于開關柜、變電站和其他配電系統。

產品名稱:

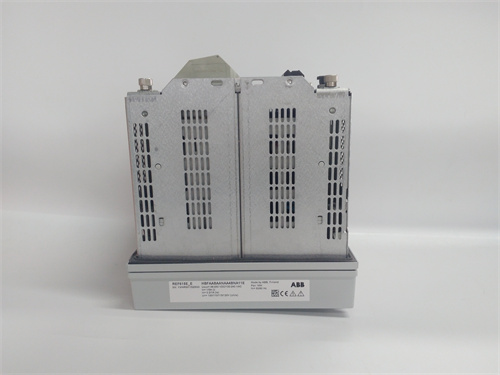

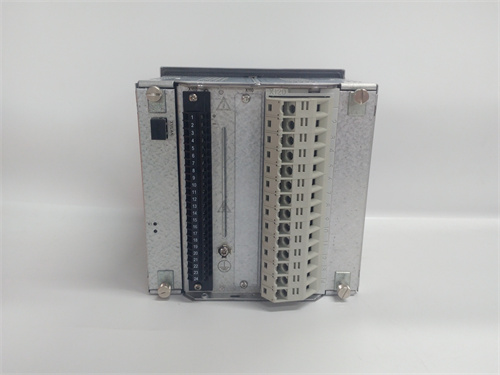

ABB + REF615E_E HBFHAEAGNBA1BNN1XE

產品描述:

REF615E_E是ABB REF600系列的一款多功能保護繼電器。它被設計用于保護、監測和控制中壓電氣系統。該設備旨在為工業、商業和公用事業應用提供高水平的可靠性、靈活性和可擴展性。該繼電器特別適用于饋線保護、變壓器保護和配電自動化等應用。

REF615E_E包括高級功能，如：

適用于饋線、變壓器等電氣設備的多功能保護。

綜合通信能力，使用不同的協議，如IEC 61850和Modbus。

用戶友好的彩色顯示界面，便于操作和監控。

可配置的I/O模塊，可適應系統集成。

本地和遠程控制和監控功能。

基于時間、電流和電壓的保護方案（包括距離保護、過流保護和接地故障保護）。

用于系統診斷的數據記錄和事件記錄。

產品參數及規格：

電壓范圍：1千伏至52千伏（取決于應用）。

頻率：50/ 60hz。

保護功能:

過電流(OC)

接地故障（EF）

短路(SC)

過壓/欠壓保護

距離保護（可選，取決于配置）

熱過載保護

Underfrequency /超頻率保護

減載（可選）

通信協議:

IEC 61850（變電站自動化）

Modbus RTU和Modbus TCP

DNP3(可選)

顯示：彩色LCD為本地用戶界面。

輸入/輸出:

多個數字輸入和輸出。

可配置模擬輸入電流，電壓和溫度測量。

輔助電源：

一般為110v DC / 220v DC或110v AC / 230v AC，根據系統配置而定。

外殼：模塊化，設計用于面板或機架安裝。

環境條件:

工作溫度：-25℃~ +55℃。

濕度：5% ~ 95% RH（無冷凝）。

繼電器測試:

內置測試功能，用于檢查保護設置和繼電器功能。

準確性:

電流測量精度：標稱電流的±1%。

電壓測量精度：標稱電壓±0.5%。

產品用途:

REF615E_E通常用于以下應用：

饋線保護：保護配電線路不發生短路、過流等故障。

變壓器保護：保護變壓器從故障，如過流，接地故障，熱過載。

變電站自動化：與其他系統協同工作，實現變電站的自動化控制和監控。

網絡監控：為配電系統提供實時監控、診斷和保護。

遠程操作：通過SCADA或其他自動化系統對電氣系統進行遠程監控、控制和診斷。

工業配電：用于工廠和大型商業建筑，對配電網進行保護和控制。
