產品名稱:

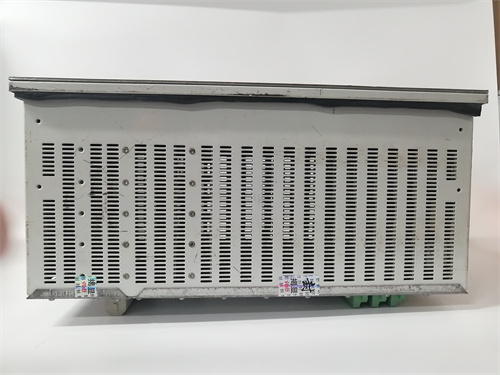

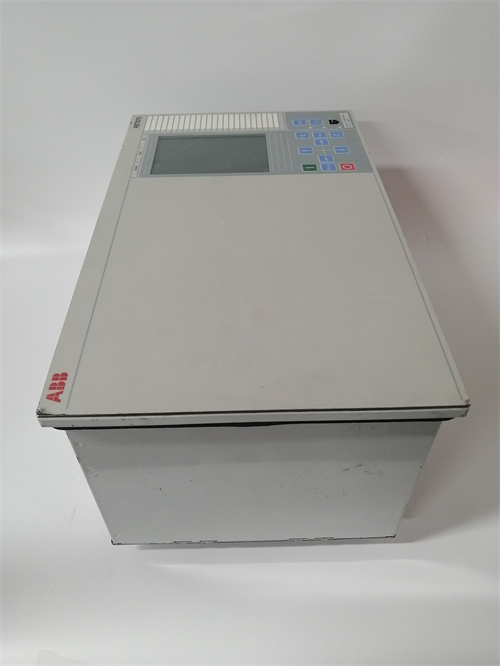

ABB RET670 -智能保護和控制繼電器

產品描述:

RET670是ABB Relion?保護和控制繼電器系列的一部分，專為高壓和中壓電網設計。它是一種多功能和高度可定制的保護繼電器，主要用于保護，控制和監測電網。RET670廣泛應用于需要強大、可靠和安全保護的配電網絡和工業應用中。

RET670繼電器支持多種簡單和復雜網絡配置的保護方案，如變壓器保護、母線保護、電機保護等。它可以集成到變電站自動化系統中，并提供先進的通信能力，使其成為智能電網和現代電力基礎設施的理想選擇。

產品參數及規格：

額定電壓:

110v DC或220v DC（標稱）

可選：48v DC、24v DC

額定電流:

通常支持高達12a（可根據特定需求進行配置）

保護功能:

過電流(OC)

接地故障保護

差動保護（87）

過電壓(OV)

欠壓(UV)

定向過流（DOC）

變壓器保護（87T）

電機保護（53,49）

距離保護（21）

輸入/輸出(I / O):

16數字輸入（可配置）

16數字輸出（可配置）

8模擬輸入

4模擬輸出

2可編程邏輯輸入

通信接口:

以太網：IEC 61850 （GOOSE， MMS）

串行通信：IEC 60870-5-103， Modbus RTU, DNP3

可選：光纖（遠距離通信）

保護與控制：

多相保護（三相、單相）

合閘功能（自動合閘）

時滯保護

故障記錄和事件日志（帶有時間戳的事件）

自適應保護方案（例如，負載相關）

環境條件:

工作溫度：-20℃~ +60℃

存儲溫度：-40℃~ +85℃

濕度：5% ~ 95%無冷凝

電源:

直流標稱電壓：110V或220V

功耗：典型15W（取決于配置）

尺寸/重量:

標準19英寸機架安裝

尺寸：19 × 3U（寬×高）

重量：約2.5公斤（視配置而定）

產品用途:

RET670主要應用于以下領域：

變壓器保護:

對過載、短路、差動等故障提供必要的保護，保證變壓器安全可靠運行。

母線保護:

對于高壓變電站，RET670可以防止母線故障，確保復雜電網中的系統完整性。

電機保護:

它提供全面的電機保護，包括過流，欠流和熱過載保護，有助于防止電機故障。

分銷網絡:

RET670設計用于保護和控制配電系統中的關鍵組件，提供自動重合閘和故障隔離等功能。

發電機保護:

它可用于發電機保護，防止各種故障情況。

網絡監控：

RET670具有先進的通信能力，非常適合集成到SCADA和其他網絡監控系統中，提供實時數據和控制。

工業應用:

它適用于具有關鍵電氣負荷的行業，通過為各種電氣設備提供保護，確保不間斷運行。

變電站自動化:

它非常適合集成到變電站自動化架構中，可以提供控制和監視，以及用于故障分析的數據記錄。
