產品名稱:

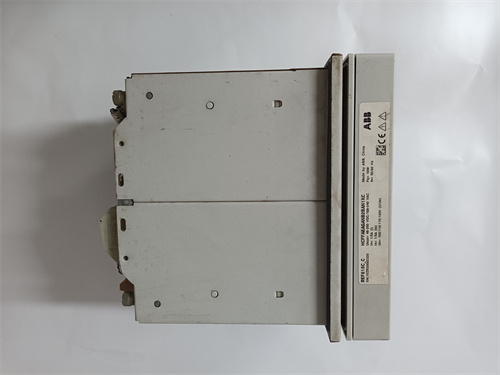

ABB REF615C控制器（HCFFAEAGANB2BAN1XC）

產品描述:

ABB REF615C是一款數字保護和控制繼電器，專為保護中低壓網絡而設計，特別是在配電系統中。它是ABB REF600系列的成員，專門針對饋線保護應用進行了優化。REF615C具有一系列先進的保護、控制、監控和通信功能，可確保配電網絡的高可靠性和高效運行。

HCFFAEAGANB2BAN1XC型號是REF615C的特定配置，具有針對特定類型應用的定制設置和選項。該繼電器提供全面的保護，防止故障，過載和其他異常情況，并輕松集成到公用事業或工業應用的自動化控制系統中。

產品參數及規格：

保護功能:

過流保護：提供相位和接地故障過流保護（IDMT，定時間）。

接地故障保護：具有IDMT和定時功能的剩余電流保護。

相位和接地故障方向保護：防止被保護設備兩側發生故障時誤操作。

欠壓保護：監測和保護電壓跌落和故障。

過電壓保護：防止電壓浪涌。

重合閘和自動重合閘功能：允許系統在短時間故障后自動恢復。

控制與監控特點：

本地和遠程控制：繼電器可以從本地接口或通過遠程通信控制開關，斷路器和其他設備。

告警和事件記錄：內置事件記錄和告警功能，以便更好地進行故障分析和系統健康監控。

可定制HMI（人機界面）：用戶友好的界面，便于操作和配置。

交流:

IEC 61850：完全符合變電站通信的IEC 61850標準，可以輕松集成到自動化系統中。

Modbus TCP / RTU：用于集成到各種工業控制和監控系統中。

根據具體配置，還支持DNP3、Profibus等協議。

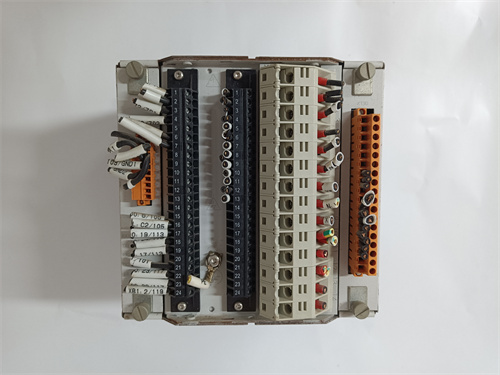

輸入和輸出：

多個數字輸入和輸出，用于遠程控制和信令。

用于測量電流和電壓的模擬輸入。

可配置繼電器輸出保護跳閘，報警信號，或其他用戶定義的任務。

輔助電源：

可在大范圍的直流輔助電源電壓下工作，一般在24VDC至110VDC或48VDC至240VDC之間。

環境條件:

工作溫度范圍：通常為-25°C至+55°C（詳細范圍請查看具體配置）。

濕度：設計用于相對濕度高達95%的無冷凝環境。

防護等級：IP54（用于面板安裝）。

安全和認證：

CE認證：符合歐盟安全環保指令。

UL列表（如適用）：滿足各地區UL安全標準。

產品用途:

ABB REF615C控制器主要用于：

饋線保護：保護配電網絡中的饋線，確保工業或公用事業設置中的變壓器，斷路器和開關的安全運行。

變電站自動化：非常適合集成到變電站自動化系統中，它同時具有保護和控制功能。

配電網：用于低壓、中壓配電網中，對配電回路進行監視、控制和保護。

工業應用：在工業環境中，REF615C通過防止電氣故障導致的設備損壞來確保關鍵過程的連續運行。

能源管理：通過智能故障管理，幫助監控電能質量和功耗，優化運行效率，減少停機時間。

REF615C的多功能性確保其適用于各種配電和自動化系統，從簡單的饋線保護到具有先進監測和控制需求的復雜變電站。
