ABB CI858K01（也稱為CI858-1）是一款用于ABB AC 800M控制系統平臺的DriveBus接口模塊。它促進了AC 800M控制器與ABB驅動器和專用I/O單元之間的通信。

產品名稱:

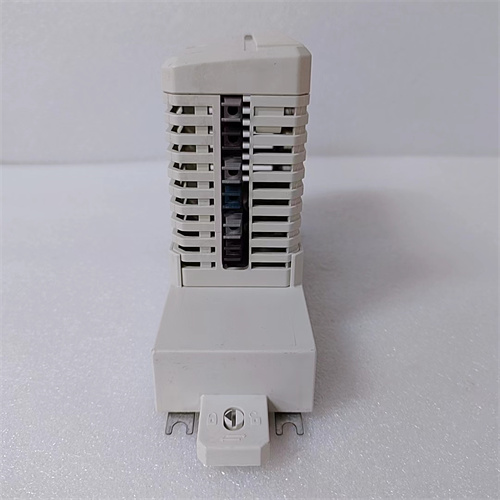

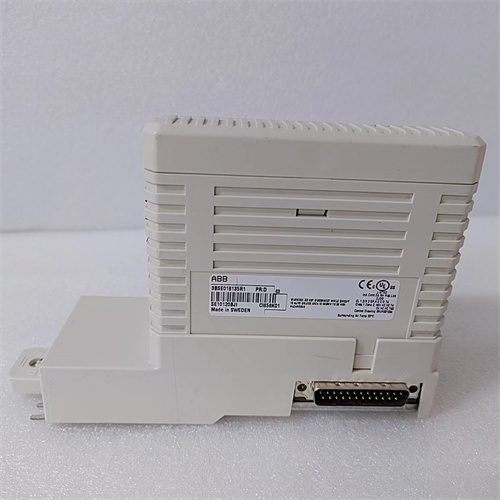

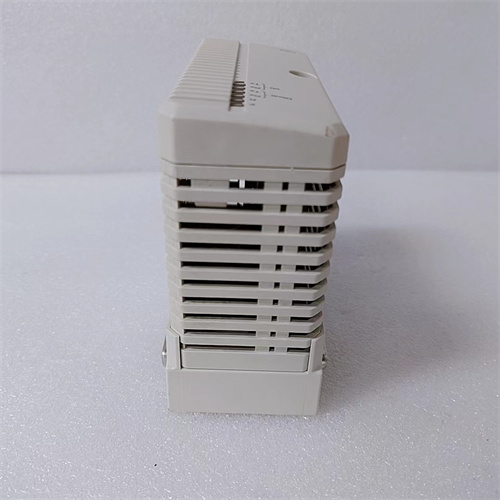

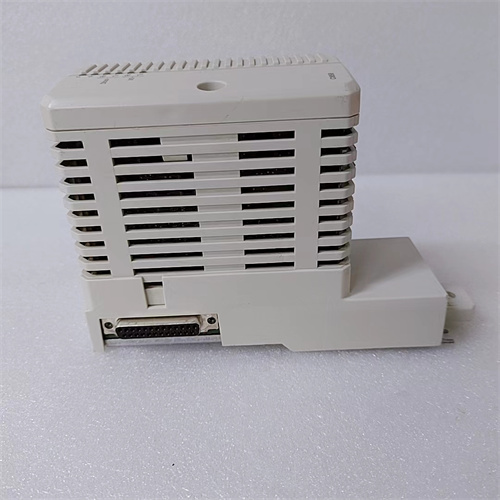

ABB CI858K01驅動總線接口模塊

產品描述:

CI858K01模塊作為通信網關，使AC 800M控制器能夠通過DriveBus協議與ABB驅動器（如ACS800， ACS850）和特殊I/O單元交換數據。

DriveBus是一種高速串行通信協議，專為驅動應用而設計，提供高效的數據傳輸和實時性能。

該模塊在需要精確控制和協調多個驅動器的應用中是必不可少的，例如在軋機，造紙機和其他工業過程中。

產品參數及規格：

貨號：3BSE018135R1

通信協議：驅動總線

通道數：1

通信速率：40mbit /s

最大驅動數量：一臺CI858K01最多可連接24個ABB驅動。

每臺AC 800M控制器最大配置CI858K01數量：2個

熱插拔：支持

電源：由處理器單元通過cex總線供電（不需要外部電源）。

連接器：通常使用D-sub連接器用于DriveBus連接。

底板：需要一個底板（例如TP858）用于安裝和連接到系統。

重量（包括底座）：約0.55 kg

產品用途:

CI858K01的主要功能是實現交流800M控制器和ABB驅動器之間的通信。這種溝通對于以下方面至關重要：

驅動控制：向驅動器發送命令（例如，啟動，停止，速度設定值，轉矩控制）。

狀態監控：接收來自驅動器的反饋（例如，速度，電流，轉矩，故障狀態）。

數據交換：在控制器和驅動器之間傳輸過程數據。

同步：在復雜的應用中協調多個驅動器的操作。

應用程序:

軋機：同步多個驅動器來控制軋制過程。

造紙機：為造紙機的不同部分協調傳動裝置。

印刷機：控制多個驅動器，以實現精確的印刷操作。

物料搬運：用于輸送系統和其他物料搬運設備的同步驅動器。

其他工業過程：任何需要協調控制多個ABB驅動器的應用。

主要特點和優點：

高速通信：DriveBus為苛刻的驅動應用提供快速高效的數據傳輸。

無縫集成：使ABB驅動器輕松集成到AC 800M控制系統中。

熱插拔：可以在不中斷系統的情況下更換模塊。

堅固可靠：專為工業環境設計。
