ABB PFEA113-20和PFEA113-65是用于各種工業應用的張力控制器，其中精確的腹板張力控制至關重要。它們是ABB卷筒紙張力測量產品線的一部分。

產品名稱:

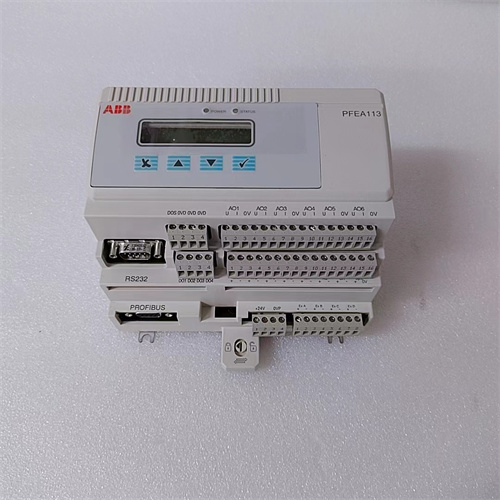

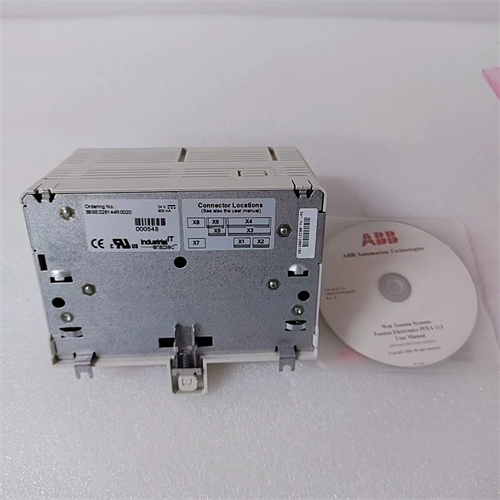

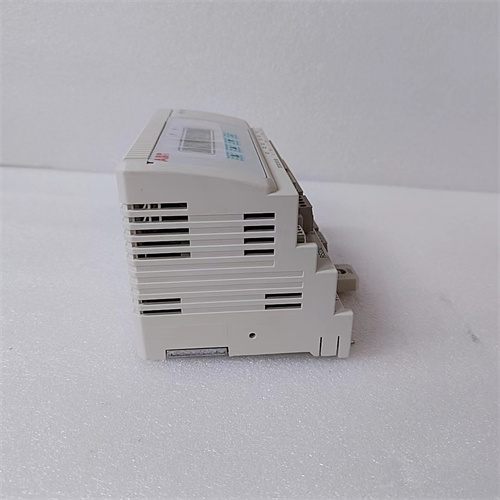

ABB PFEA113-20/PFEA113-65張力控制器

產品描述:

這些控制器被設計用來測量和控制在印刷、轉換和涂層等過程中移動的材料網（如紙、薄膜、箔、紡織品）的張力。

它們與測量蛛網施加的力的測力元件一起工作。控制器處理該信號，并提供輸出控制執行器（例如，制動器，電機），以保持所需的張力。

PFEA113-20和PFEA113-65的主要區別在于它們的電源選項：

PFEA113-20: 24 VDC供電

PFEA113-65: 100-240 VAC電源

產品參數及規格（兩者通用，電源差異注明）：

輸入:

4個稱重傳感器輸入

1個數字輸入（用于遠程零或增益調度）

2個模擬輸入（用于連接多個PFEA113單元）

輸出:

6個模擬輸出（電壓或電流可選）

4個數字輸出（用于狀態和液位檢測器）

電源:

Pfea113-20: 24 VDC （18-36 VDC）

PFEA113-65: 100-240 VAC (100 (-15%) -240 (+10%) VAC), 45-65 Hz

稱重傳感器激勵：0.5 A有效值，330 Hz

Max。負載：4個測壓元件加10個Ω電纜電阻

模擬輸出選項：

-5至+11V（最大）負載5ma)

0 ~ 21 mA（最大）加載550 Ω)

濾波器：可選濾波器，可調階躍響應（5、15、30、75、250、750、1500 ms）

縮放功能：是的，用于模擬輸出

顯示：多語言交互顯示

拉力單位：可選單位（N, kN, kg, lbs, N/m, kN/m, kg/m, pli）

內存：最大負載內存和零偏移內存

交流:

PROFIBUS DP （GSD文件ABB_0717.GSD）

環境公差:

環境溫度：+5 ~ +55℃

防護等級：IP20或IP65（視外殼而定）

符合：EMC指令2014/30/EU，低電壓指令2014/35/EU， UL508

產品用途:

PFEA113控制器用于：

測量腹板張力：從測壓元件接收信號，測量運動腹板施加的力。

控制卷筒紙張力：處理稱重傳感器信號，并提供輸出信號來控制調整卷筒紙張力的執行機構。

保持一致的產品質量：確保一致的卷筒紙張力，以防止缺陷，保持產品質量。

優化生產流程：通過保持精確的張力控制，提高效率，減少浪費。

應用程序:

印刷機

轉換機（如分切、復卷、復合）

涂層機

紡織機械

紙的機器

其他Web處理應用程序

主要特點和優點：

精確張力控制：為各種卷筒紙材料提供準確可靠的張力控制。

多功能輸入和輸出：為連接各種傳感器和執行器提供靈活性。

用戶友好界面：多語言交互顯示，方便設置和操作。

堅固可靠：專為工業環境設計。

通信選項：支持PROFIBUS DP集成到自動化系統。
