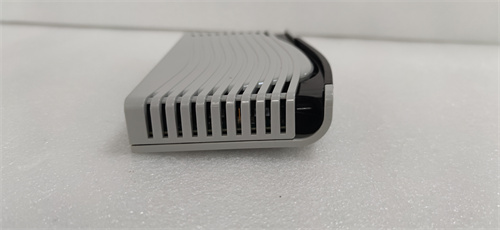

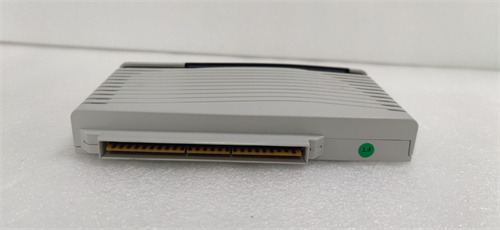

首先要介紹的自動化組件是來自ABB品牌的離散量輸入模塊,具體型號為DI01(產品鏈接后續將提供)。ABB DI01屬于ABB自動化系統中的緊湊型 I/O(輸入 / 輸出)模塊系列,核心功能是采集工業現場的離散量信號(如傳感器通斷信號、按鈕開關信號、限位開關信號等),并將其穩定傳輸至ABB PLC(如 AC500 系列、AC800M 系列)或集散控制系統(DCS),為工業自動化控制提供精準的現場信號支撐。
從型號命名來看,“DI” 代表 “Discrete Input(離散量輸入)”,“01” 雖未直接對應通道數量,但結合產品定位可知其為基礎款單通道或多通道標準化模塊(具體通道數需結合實際配置,常規為 8 通道或 16 通道)。在工業場景中,ABB DI01憑借高抗干擾性、寬溫工作范圍及與ABB自動化系統的深度兼容性,成為食品飲料、汽車制造、化工等行業的常用組件 —— 例如在汽車焊接生產線中,ABB DI01可實時采集機械臂限位開關的通斷信號,確保機械臂運動軌跡精準,避免碰撞風險;在食品包裝設備中,其能穩定接收光電傳感器的 “有無物料” 信號,保障包裝流程連續運行。
ABB DI01的核心技術參數如下(詳細規格可后續通過產品鏈接查詢):
- 產品類型:工業級離散量輸入模塊(DC 電源供電,支持干接點 / 濕接點信號);
- 輸入信號參數:
- 信號類型:無源干接點(觸點通斷)或有源濕接點(DC 24V 信號);
- 標準通道數:8 通道 / 16 通道(可選,均為獨立隔離設計);
- 額定輸入電壓:DC 24V(工作電壓范圍:DC 18V~30V,適配工業常用電源);
- 輸入電流:每個通道≤5mA(有源信號狀態下);
- 信號響應時間:≤1ms(確保高頻次信號的實時采集,如高速傳送帶定位信號);
- 隔離方式:通道間光電隔離(隔離電壓≥500V RMS,符合 IEC 61131-2 標準);
- 電氣與通信參數:
- 模塊供電:DC 24V(與輸入信號共用電源或獨立供電,可選),功耗≤3W(無負載狀態);
- 通信接口:支持ABB標準工業總線(如 PROFIBUS DP、EtherNet/IP、Modbus TCP),通信速率最高 100Mbps,最大通信距離 100m(以太網)、1200m(PROFIBUS DP,使用中繼器可擴展);
- 診斷功能:支持通道級故障診斷(如短路、開路、過壓),故障信號可通過總線反饋至 PLC;
- 環境與防護參數:
- 工作溫度:-25℃~+60℃(適應高低溫工業環境,如冷庫、冶金車間);
- 相對濕度:5%~95%(無冷凝,符合 IP20 防護等級,需安裝在控制柜內);
- 抗干擾性能:符合 EN 61000-6-2(工業環境抗電磁干擾)、EN 61000-6-4(電磁輻射限值);
- 機械穩定性:抗振動(10~500Hz,加速度 5m/s2,符合 EN 60068-2-6)、抗沖擊(50G,1ms 脈沖,符合 EN 60068-2-27);
- 認證標準:CE(歐盟安全認證)、UL 508(北美工業控制設備認證)、RoHS(環保認證)、IEC 61131-2(工業可編程控制器標準)。
ABB DI01作為工業離散量輸入模塊,核心優勢體現在以下 4 個方面:
- 高穩定性與抗干擾能力:通道間光電隔離設計 + 寬范圍電磁兼容認證,使ABB DI01能在強電磁干擾環境(如電機群、高頻焊接設備附近)穩定工作,避免信號誤采集。例如在汽車沖壓車間,多臺沖壓機同時運行會產生強電磁輻射,而ABB DI01可精準采集模具限位信號,無 “假信號” 導致的設備停機;
- 與 ABB 系統深度兼容:ABB DI01無需額外驅動,可直接接入ABB AC500/AC800M PLC 及ABB Ability自動化平臺,通過ABB Control Builder M軟件即可完成參數配置與故障診斷,減少跨品牌適配的復雜度。例如在化工企業的 DCS 系統中,ABB DI01可與ABB溫度模塊、閥門控制模塊協同工作,實現 “信號采集 - 邏輯運算 - 執行控制” 的閉環;
- 靈活的安裝與維護:采用標準 DIN 導軌安裝(寬度僅 35mm/60mm,依通道數而定),可與其他ABB I/O 模塊(如模擬量輸出模塊 AO01)緊湊排列,節省控制柜空間;同時支持 “熱插拔”(部分型號),設備運行中更換模塊無需停機,降低生產線 downtime—— 例如在啤酒灌裝線上,若某ABB DI01模塊故障,可直接更換新模塊,無需停止整條灌裝線;
- 低成本與長壽命:模塊功耗低(≤3W),長期運行可減少能耗;核心元器件采用工業級材質,平均無故障時間(MTBF)≥150,000 小時,且支持通道級故障診斷,無需拆解模塊即可定位問題(如某通道開路),降低維護成本。
ABB DI01廣泛應用于多行業的自動化系統,以下為典型案例:
汽車制造:焊接生產線
在汽車車身焊接車間,ABB DI01用于采集機械臂焊接夾具的 “夾緊 / 松開” 信號、焊接工位的 “工件到位” 信號。由于車間內存在多臺焊接機器人(強電磁干擾源),ABB DI01的光電隔離設計可避免信號干擾,確保機械臂僅在夾具夾緊工件后才啟動焊接,防止焊接偏差;同時,模塊通過 PROFIBUS DP 與ABB AC500 PLC 通信,實時反饋通道故障,避免因信號丟失導致的生產事故。
食品飲料:瓶裝生產線
在礦泉水瓶裝線中,ABB DI01連接光電傳感器,采集 “空瓶到位”“瓶蓋擰緊檢測” 等離散量信號。模塊的寬溫工作范圍(-25℃~+60℃)可適應車間內的空調環境與局部加熱區域(如瓶蓋消毒環節),且低功耗設計適合 24 小時連續運行;當某一傳感器信號異常(如開路),ABB DI01會通過 Modbus TCP 將故障信息發送至中控系統,操作人員可快速定位故障點,避免空瓶漏裝、瓶蓋未擰緊等質量問題。
化工行業:儲罐液位連鎖控制
在化工儲罐區,ABB DI01采集液位開關的 “高液位 / 低液位” 報警信號(如浮球開關通斷信號),并將信號傳輸至ABB AC800M DCS 系統。當儲罐液位達到 “高液位” 時,ABB DI01發送信號至 DCS,觸發進料閥門關閉;若液位低于 “低液位”,則觸發出料閥門關閉,實現安全連鎖。模塊的隔離設計可防止化工區的腐蝕性氣體對電路的影響,保障連鎖控制的可靠性。
將ABB DI01與同類型離散量輸入模塊(西門子 SM 321、施耐德 BMX DI 1602)進行核心參數對比,具體如下:
從對比可見,ABB DI01的核心優勢在于更寬的工作溫度范圍(-25℃~+60℃,優于西門子 SM 321 的 0℃下限)、更全面的通信接口支持,且在抗振動性能上與西門子相當,優于施耐德 BMX DI 1602。對于已采用ABB PLC/DCS 的企業,ABB DI01的兼容性優勢更明顯,無需額外適配成本;對于需要高低溫環境運行的場景(如冷庫、冶金車間),其溫度適應性也更具競爭力。
- 根據通道需求選擇型號:若需采集少量離散量信號(如 8 路以內),可選擇 8 通道版ABB DI01;若需集中采集多條生產線的信號(如 16 路),建議選擇 16 通道版,減少模塊數量以節省控制柜空間;
- 確認通信接口匹配性:需根據現場 PLC/DCS 的通信總線類型選擇ABB DI01的通信版本 —— 若使用ABB AC500 PLC 且采用 PROFIBUS DP 總線,選擇 PROFIBUS DP 版;若需接入以太網中控系統,選擇 EtherNet/IP 或 Modbus TCP 版;
- 考慮環境適應性:若應用場景存在高低溫(如 - 25℃以下的冷庫),需確認ABB DI01的低溫工作能力(標準款支持 - 25℃,特殊定制款可支持更低溫度);若環境濕度高(如造紙車間),需配合控制柜的除濕裝置,避免模塊因冷凝受損;
- 預留診斷與擴展需求:若需實時監控模塊狀態(如通道故障報警),需選擇支持通道級診斷的ABB DI01型號;若未來可能擴展信號采集量,建議預留 1~2 個模塊安裝位,方便后續增加ABB DI01或其他 I/O 模塊。
- 電源連接規范:ABB DI01的供電電壓需嚴格控制在 DC 18V~30V 范圍內,不可接入 AC 電源或超出范圍的 DC 電源,否則會燒毀模塊;建議使用ABB推薦的工業開關電源(如ABB CP-E 系列),確保電源穩定性;
- 信號接線防錯:離散量輸入信號需區分 “干接點” 與 “濕接點”—— 干接點(如機械開關)無需額外供電,直接接模塊輸入端子;濕接點(如有源傳感器)需確保傳感器電源與模塊電源的極性一致,避免反向電壓損壞模塊;
- 安裝環境要求:ABB DI01的防護等級為 IP20,需安裝在封閉的控制柜內,避免粉塵、液體直接接觸;控制柜內需預留通風空間,防止模塊因高溫(超過 + 60℃)停機;
- 維護與更換操作:若需更換ABB DI01,非熱插拔型號需先切斷模塊電源與通信總線,再拆卸模塊;更換后需通過ABB Control Builder M軟件重新下載配置參數,確保模塊與 PLC 通信正常;建議定期(每 6 個月)檢查模塊接線端子是否松動,避免因接觸不良導致信號丟失。
