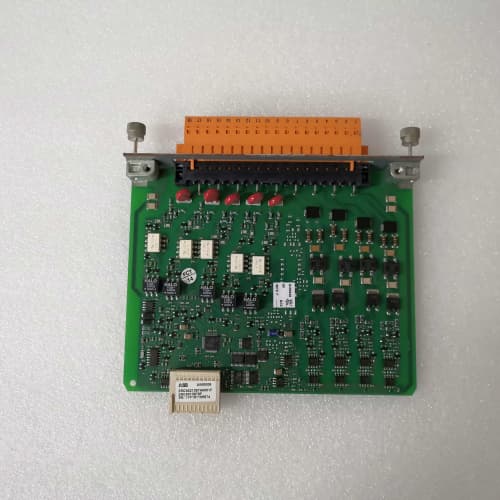

ABB AINT-14C 模擬量輸入端子板

產品描述

ABB AINT-14C 是ABB AC 500 PLC系列或相關工業自動化系統中的一款高性能模擬量輸入端子板。該模塊作為PLC本地I/O系統或遠程I/O站的擴展單元，專門用于將現場各種模擬量傳感器（如壓力、溫度、流量、液位變送器）輸出的標準信號（如0/4-20mA， 0-10V）進行連接、調理、隔離并轉換為數字量信號，供中央處理器（CPU）進行讀取和處理。它在實現精確過程數據采集和監控方面扮演著關鍵角色。有關其完整的電氣特性、接線圖和配置說明，請查閱 ABB AINT-14C 的官方技術文檔。在構建基于ABB AC 500平臺的自動化解決方案時，選擇 AINT-14C 端子板意味著為系統增加了可靠的模擬量信號采集能力，確保了過程數據的準確性和系統的穩定性。

產品參數

• 模塊類型：模擬量輸入（AI）端子板，屬于可插拔式I/O模塊。

• 通道數量：提供4路相互隔離的模擬量輸入通道。

• 信號類型：支持電流和電壓輸入，典型范圍為：

  • 電流輸入：0-20mA， 4-20mA

  • 電壓輸入：0-10V

  • （可通過跳線或軟件配置選擇各通道的信號類型）

• 分辨率：高分辨率模數轉換，通常為16位，確保高精度測量。

• 精度：在額定環境條件下，典型精度可達滿量程的±0.1%或更高。

• 隔離：

  • 通道間隔離：每個輸入通道之間電氣隔離，防止信號串擾。

  • 通道與系統側隔離：所有輸入通道與PLC內部邏輯電路及背板總線之間電氣隔離，有效抑制共模干擾，保護PLC系統安全。

• 輸入阻抗：

  • 電壓輸入時：高阻抗（通?！? MΩ）。

  • 電流輸入時：低阻抗（通常為250Ω）。

• 連接方式：通過可拆卸的接線端子連接現場信號線，支持螺釘壓接。

• 總線接口：通過標準接口插入AC 500系列PLC的I/O總線基板或擴展單元。

• 診斷功能：具備狀態指示燈（如電源、通道狀態、通信狀態），支持斷線檢測（對4-20mA信號）和超量程報警。

• 工作環境：符合工業級標準，適用于控制柜環境。

優勢與特點

1. 高精度與高分辨率：ABB AINT-14C 憑借其16位分辨率和精心設計的信號調理電路，能夠提供精確、穩定的測量數據，適用于需要精細監控和控制的工業應用。

2. 卓越的電氣隔離：全面的隔離設計是其核心優勢。通道間隔離和系統側隔離共同作用，不僅能消除接地環路和電勢差帶來的測量誤差，還能有效吸收現場側的浪涌和干擾，極大提升了系統的抗干擾能力和運行可靠性。

3. 靈活的配置與使用：支持電流和電壓信號的軟件或硬件配置，為用戶提供了靈活的接口選擇，以適應不同的現場傳感器，減少了備件種類和庫存壓力。

4. 緊湊的設計與易于集成：作為ABB AC 500 PLC生態系統的一部分，AINT-14C 的安裝、組態和診斷都可通過ABB的自動化軟件（如Automation Builder）輕松完成，實現了快速的系統集成和調試。

5. 完善的診斷與維護性：清晰的LED狀態指示燈和內置的斷線檢測功能，使維護人員能夠迅速定位現場線路故障或傳感器問題，縮短了平均修復時間（MTTR）。

6. 可靠性與耐用性：秉承ABB產品一貫的工業級品質，確保在惡劣的工業環境下長期穩定運行。

應用領域與案例

ABB AINT-14C 廣泛應用于需要采集模擬量信號進行過程控制、監控和數據記錄的各個工業領域。

• 水處理與市政環保：用于監測水泵出口壓力、水池液位、管網流量以及水質參數（如pH值、濁度）的變送器信號采集。

• ** HVAC與樓宇自動化**：采集溫度、濕度、壓力傳感器信號，用于中央空調系統的控制和能源管理。

• 食品飲料與制藥：在生產線中監控罐體溫度、壓力、流量以及配料過程中的重量信號。

• 物料搬運與包裝：監測傳送帶速度、張力以及包裝機上的壓力信號。

• 案例簡述：在一座中型城市的水廠自動化升級項目中，工程師采用了ABB AC 500 PLC作為核心控制器。為了精確監控清水庫的水位和出廠水的壓力、流量，他們選用了多塊 ABB AINT-14C 模擬量輸入端子板。這些模塊被安裝在現場的遠程I/O站內，直接連接液位計和流量計輸出的4-20mA信號。AINT-14C 強大的隔離能力有效克服了長距離電纜傳輸引入的干擾，其高精度確保了計量數據的準確性。這些實時數據不僅用于本地閉環控制（如恒壓供水），還通過通信網絡上傳至中控室，為生產調度和能耗分析提供了可靠依據。

與競品對比

與同類模擬量輸入模塊相比，ABB AINT-14C 的核心競爭力在于其在 ABB AC 500生態系統內的優化平衡與可靠隔離。

• 系統內集成優勢：與ABB Automation Builder工程軟件和AC 500 CPU無縫集成，在參數配置、數據訪問和診斷方面提供原生支持，用戶體驗流暢，優于需要額外驅動或配置的第三方通用模塊。

• 隔離性能突出：其全面的隔離方案（通道間及系統側）通常是標準配置，且隔離等級高，這在許多同價位或同類型的競品中可能屬于選配或性能較弱的部分，使其在電氣環境復雜的現場中表現更為穩定。

• 品牌一致性與服務：作為ABB原裝模塊，用戶可以獲得從硬件到軟件、從安裝到維護的完整價值鏈支持，保證了系統生命周期內的一致性、兼容性和服務的連續性。

選型建議與注意事項

1. 系統兼容性確認：首要確認您的PLC系統是否為ABB AC 500系列，并核實CPU型號和I/O基板或擴展框架是否支持 AINT-14C 模塊。具體兼容性列表請參考 ABB AINT-14C 手冊。

2. 信號需求明確：確認所有需要接入的傳感器信號類型（電流/電壓）、量程范圍和是否需要斷線檢測功能。確保模塊配置（通過跳線或軟件）與實際信號匹配。

3. 隔離與接地要求：雖然模塊本身提供隔離，但正確的系統接地仍然至關重要。應遵循ABB的安裝指南，為屏蔽電纜實施單點接地，并確保隔離柵兩端的接地系統不會形成新的環路。

4. 環境與散熱考慮：在密集安裝多個模塊時，需確保機柜內有良好的通風，避免模塊因過熱而影響精度或壽命。
