產品概述

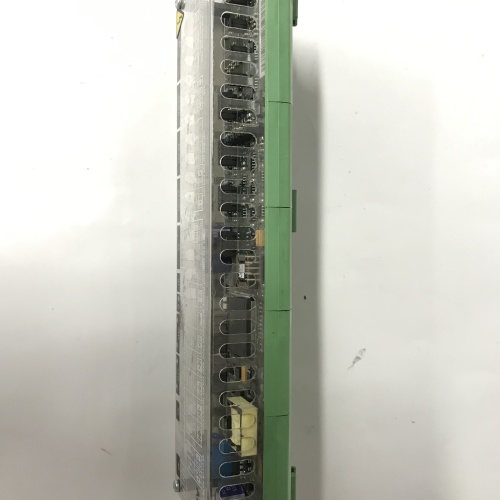

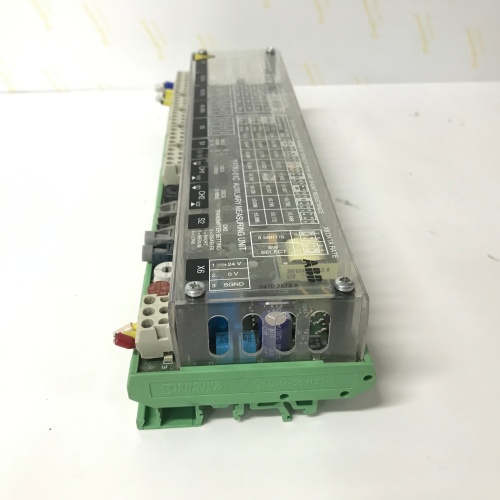

ABB RDCU-12C 3AUA0000036521 是ABB集團為其 Advant MOD 300 和 Symphony DCS 等過程控制系統設計的一款關鍵 冗余數字控制單元模塊 或 數字輸出模塊。該模塊在需要最高可靠性和安全性的控制回路中扮演著核心角色，是實現硬件級冗余輸出的專用組件。其核心功能是同時接收來自一對冗余控制器的指令，并采用內置的故障安全邏輯（通常是“或”邏輯）來驅動現場關鍵執行設備（如緊急切斷閥、重要泵的接觸器等）。通過這種設計，ABB RDCU-12C 確保了即使主控制器發生故障，備用控制器的指令依然能夠被無擾動地執行，從而徹底消除控制器到執行器路徑上的單點故障。在構建高可用性（HA）和故障安全型工廠控制系統中，選擇原裝可靠的 ABB RDCU-12C 3AUA0000036521 模塊，是保障關鍵控制回路永不中斷、實現生產本質安全的關鍵硬件基石。

產品參數

• 模塊類型：冗余數字控制/輸出單元模塊（“12C”可能指特定的通道數或功能版本）。

• 冗余架構：

  • 輸入側：每個輸出通道同時連接兩個獨立的控制器（如AC 160系列）。

  • 內部邏輯：內置硬件“或”（OR）邏輯。只要任一控制器發出“ON”指令，模塊對應輸出點即被激活，確保控制連續性。

  • 輸出側：提供單路或雙路（取決于具體型號）的隔離輸出信號，用于驅動現場負載。

• 通道數量：通常配置有多個獨立的冗余輸出通道（例如4個、8個或12個通道）。

• 輸出類型：通常為繼電器觸點輸出或晶體管輸出，具備驅動交直流負載的能力。

• 輸出容量：具有較高的負載驅動能力（例如繼電器觸點容量可達5A @ 250V AC），能夠直接驅動電磁閥、接觸器線圈等。

• 故障安全特性：當模塊自身檢測到內部故障（如電源丟失、硬件故障）時，所有輸出可強制進入預設的安全狀態（通常為“OFF”斷開），以實現故障安全。

• 診斷與指示：

  • 模塊級狀態指示燈（電源、故障、運行）。

  • 通道級狀態指示（輸出狀態、來自兩個控制器的輸入指令狀態）。

  • 詳細的診斷信息可通過系統總線上傳至操作員站。

• 通信與供電：通過專用的冗余I/O總線（如Advant Fieldbus 100）與冗余控制器對通信，并由系統電源模塊提供可靠供電。

• 安裝方式：模塊化設計，安裝在標準I/O機架或?qū)Ｓ脵C(jī)箱的指定槽位上。

優勢與特點

1. 無與倫比的輸出路徑可靠性：ABB RDCU-12C 的核心價值在于它實現了從控制器指令到現場執行器動作的完整硬件冗余。這種設計確保了在單一控制器、單一通信路徑甚至模塊內部部分電路失效的情況下，關鍵控制指令仍能被可靠執行，將控制回路的可用性提升到極致。

2. 硬件表決邏輯，安全且快速：模塊內部集成了固化的“或”邏輯表決電路，其決策和執行速度遠快于通過軟件編程實現的冗余邏輯。這種硬件級的快速響應對于需要毫秒級動作的安全聯鎖系統（ESD）至關重要，并且避免了軟件邏輯可能存在的復雜性和潛在錯誤。

3. 全面的診斷與可維護性：該模塊提供透明、詳細的診斷信息。操作員和維護工程師不僅能看到最終的輸出狀態，還能清晰地看到來自兩個控制器的獨立輸入指令，這對于快速定位故障源（是控制器A、控制器B還是模塊本身的問題）具有無可替代的價值，極大地縮短了平均修復時間（MTTR）。

4. 與ABB冗余系統無縫融合：作為ABB Advant/Symphony系列的原生組件，ABB RDCU-12C 3AUA0000036521 在電氣特性、通信協議和機械結構上與ABB的冗余控制器對和系統架構深度集成。它在系統中被識別為一個邏輯統一的設備，簡化了工程組態、調試和系統管理。

5. 堅固的工業級設計：專為7x24小時連續運行的嚴苛工業環境而打造，具備寬工作溫度范圍、高抗振動和出色的電磁兼容性（EMC）性能，確保在電廠、化工廠等關鍵場合長期穩定運行。

應用領域與案例

應用領域：
主要應用于對控制可靠性和安全性有極端要求的流程工業領域，特別是那些已部署ABB Advant/Symphony DCS且需要最高級別可用性的工廠。典型應用包括：石油天然氣（油氣井口安全切斷、管道緊急截斷閥）、石油化工（反應器緊急冷卻系統、壓縮機防喘振閥）、電力（鍋爐主燃料跳閘MFT系統）、核電等行業的最高等級安全聯鎖和關鍵設備控制回路。

應用案例：
在一座大型海上天然氣平臺的緊急關斷（ESD）系統中，用于隔離生產工藝模塊的至關重要級（SDV）閥門控制采用了 ABB RDCU-12C 冗余數字輸出模塊。該閥門接收來自三重化冗余安全控制器（TMR）的關斷指令。即便在三取二表決后，指令仍通過兩路獨立的路徑送至 RDCU-12C 模塊。當平臺發生火災報警時，安全系統發出關閥指令。RDCU-12C 確保即使其中一路信號路徑或一個控制器出現故障，關閥命令依然能通過其“或”邏輯被100%執行，成功隔離了危險區域，防止了事故擴大，其可靠性是平臺人員與資產安全的最后一道硬件防線。

與競品對比

選型建議與注意事項

1. 嚴格評估應用的必要性：ABB RDCU-12C 成本高昂，應僅用于那些因故障可能導致重大安全、環境或生產損失的最關鍵的、定義明確的控制點。普通設備的啟?？刂撇粦?yīng)使用此模塊。

2. 確認系統整體兼容性：該模塊是ABB特定DCS系統（如Advant, Symphony）的組成部分。選型前必須確認現有控制系統架構、控制器型號和機架類型支持此模塊，并需相應的系統軟件版本。

3. 理解并驗證冗余邏輯：必須徹底理解其“或”邏輯是否符合工藝安全要求。在系統出廠測試或大修期間，應模擬測試單控制器故障場景，驗證備用控制器能否通過該模塊有效驅動負載。

4. 確保供電與接地的可靠性：冗余模塊的供電電源也必須具備高可靠性，通常應來自冗余的電源系統。同時，應嚴格遵守產品手冊和系統規范進行接地，以保證信號完整性和抗干擾能力。

5. 充分利用診斷功能：在工程組態時，確保將模塊的所有診斷報警點（如模塊故障、輸入指令不一致等）都接入操作員報警系統，以便及時預警。
