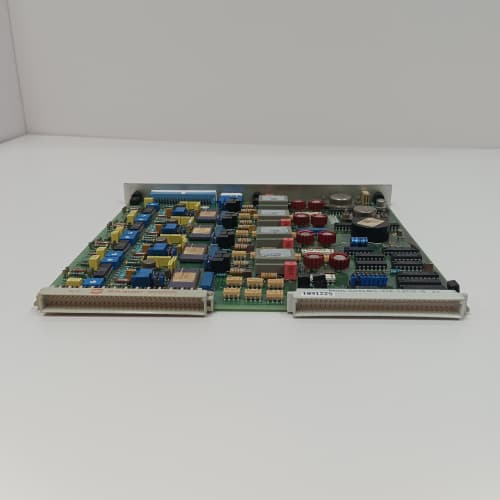

產品描述 ABB DAI03

技術參數 ABB DAI03

優勢與特點 ABB DAI03

1. 多類型信號采集與高精度測量

   ABB DAI03 支持電壓、電流、熱電偶、熱電阻等全類型工業模擬量輸入，每通道可獨立配置信號類型，無需額外轉接模塊；16 位高分辨率 AD 轉換與 ±0.1% FS 的測量精度，能精準捕捉微小信號變化（如 4-20mA 信號的 0.01mA 波動），滿足化工、電力等行業對工藝參數的高精度監測需求。
2. 全隔離設計與強抗干擾能力

   通道間、通道與系統地雙重電氣隔離，隔離耐壓最高達 3000VAC，ABB DAI03 可有效抵御工業現場的共模干擾、串模干擾（如變頻器諧波、電機磁場輻射）；輸入回路內置浪涌保護、過壓過流保護電路，即使現場信號異常（如傳感器短路、雷擊浪涌），也能保護模塊不受損壞，確保采集系統穩定運行。
3. 熱插拔與在線維護便利性

   支持 Advant OCS 系統的熱插拔功能，ABB DAI03 可在控制系統不間斷運行的前提下在線安裝、更換或校準，無需停機維護；模塊自帶通道狀態指示燈（正常 / 故障），故障通道可快速定位，配合通道冗余配置，大幅降低因模塊故障導致的生產中斷風險。
4. 靈活組態與系統兼容性

   通過 ABB Control Builder 組態軟件可實現通道參數（量程、濾波、報警閾值）的遠程配置與修改，支持信號線性化、冷端補償（熱電偶）等功能；ABB DAI03 無縫兼容 Advant OCS S800 I/O 系統，可直接接入 MasterBus 300 通信網絡，與 AC 800M 控制器、操作員站實現數據交互，適配不同規模的工業控制系統。
5. 工業級可靠性與環境適應性

   采用工業級寬溫元器件與三防涂層（防潮、防霉、防鹽霧），工作溫度覆蓋 - 20℃ ~ +60℃，ABB DAI03 可適應高溫車間、低溫戶外機柜等惡劣環境；模塊通過 10 萬次插拔測試、500 次冷熱沖擊測試，平均無故障時間超 120 萬小時，滿足長期連續運行需求。

應用領域與案例 ABB DAI03

應用領域

• 化工行業：反應器溫度 / 壓力 / 液位采集、精餾塔組分濃度監測、儲罐流量累計計量
• 電力行業：鍋爐汽包水位監測、汽輪機軸瓦溫度采集、發電機定子冷卻水壓力檢測
• 冶金行業：高爐爐壁溫度檢測、轉爐煤氣成分分析、軋鋼機輥道軸承溫度采集
• 食品行業：蒸煮鍋溫度控制、發酵罐 pH 值 / 溶氧量采集、灌裝線物料流量監測

應用案例

1. 某化工反應器參數采集項目

   該化工企業 30 萬噸 / 年聚乙烯反應器采用 Advant OCS 控制系統，配置 16 塊 ABB DAI03 模擬量輸入模塊，采集反應器內溫度（K 型熱電偶）、壓力（4-20mA）、液位（0-10V）等關鍵參數。ABB DAI03 的 ±1℃熱電偶測量精度確保了反應器溫度控制的準確性，全隔離設計抵御了車間變頻器的電磁干擾，數據采集無波動；熱插拔功能使某次模塊故障時無需停機即可更換，僅耗時 10 分鐘，避免了生產中斷造成的損失。
2. 某火電廠鍋爐水位監測系統

   火電廠 300MW 機組鍋爐汽包水位監測采用 ABB DAI03 模塊采集差壓變送器（4-20mA）信號，模塊的 100Hz 同步采樣速率可實時捕捉水位動態變化，配合控制系統實現鍋爐水位的精準調節；通道冗余配置確保單通道故障時自動切換至備用通道，投運以來未發生因采集模塊故障導致的水位監測失效，保障了鍋爐的安全穩定運行。

競品對比

選型建議與注意事項

選型建議

1. 根據信號類型選型：需采集熱電偶 / 熱電阻信號時優先選用 ABB DAI03（內置補償電路）；僅采集電壓 / 電流信號可選擇同系列經濟型模塊（DAI01）。
2. 關鍵工藝參數采集場景（如鍋爐水位、反應器溫度）建議配置通道冗余；強干擾環境（如冶金車間）需搭配屏蔽信號線纜。
3. 僅通過 ABB 授權經銷商采購 ABB DAI03，非原廠模塊存在測量精度漂移、隔離性能差等問題，影響系統監測可靠性。
4. 高海拔、高濕度場景需選擇增強防護版本，配備防凝露加熱裝置。

注意事項

1. 安裝時確保 ABB DAI03 接地可靠（接地電阻≤4Ω），信號線纜選用屏蔽雙絞線，屏蔽層單端接地，避免電磁干擾。
2. 熱電偶輸入需正確配置冷端補償類型，熱電阻輸入需確保三線制接線（消除導線電阻誤差），電壓 / 電流輸入需核對量程與接線極性。
3. 定期校準模塊測量精度（每年至少 1 次），檢查通道狀態指示燈與接線端子緊固情況，及時清理模塊散熱通道灰塵。
4. 備用 ABB DAI03 需存儲在干燥、恒溫環境（0℃ ~ +30℃，濕度 < 60%），避免電路板受潮或接口氧化。
