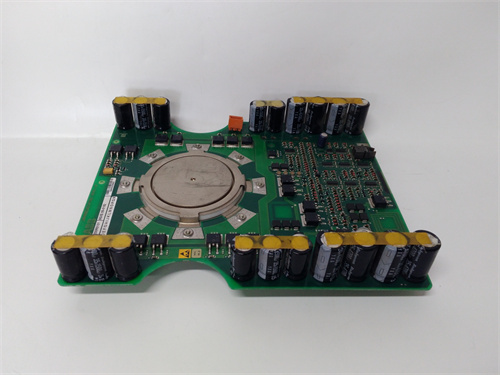

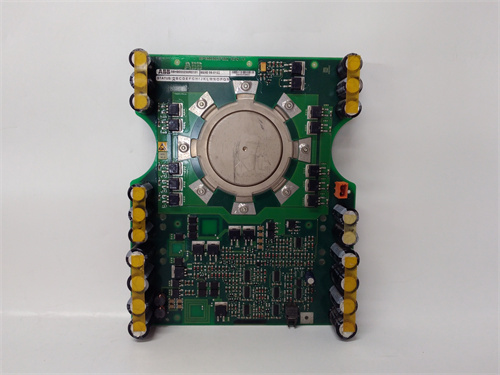

ABB 5SHX14H4502 是 ABB 推出的一款高性能 IGBT 功率模塊，專為高壓變頻器、工業傳動系統、新能源電站變流器等大功率電力電子設備設計，是ABB 5SHX 系列中適配中高壓工況的核心功率轉換部件。ABB 5SHX14H4502 具備高耐壓、低損耗、快速開關等核心特性，可無縫集成至 ABB ACS 系列變頻器等設備，承擔電能的逆變、整流與調壓等關鍵任務，為工業負載提供穩定可靠的電力驅動保障。
高耐壓大電流，適配中高壓工業場景ABB 5SHX14H4502 采用 ABB 第三代 IGBT 芯片技術，額定耐壓高達 4500V，額定電流 1400A，可直接適配 6kV、10kV 高壓變頻器的功率單元，無需多模塊串聯，大幅簡化設備電路結構，降低系統故障率與集成成本。
低損耗高效運行，節能效果顯著ABB 5SHX14H4502 優化了芯片的導通與開關特性，導通壓降控制在 2.8V 以內，開關損耗相比同規格二代產品降低 30%，可有效減少設備運行過程中的熱量產生，提升系統運行效率，降低工業負載的長期能耗。
寬溫穩定運行，適應惡劣工況ABB 5SHX14H4502 采用工業級封裝材料與耐高溫芯片設計，芯片結溫工作范圍可達 - 40℃~+125℃，可適應冶金、礦山、化工等行業高溫、高粉塵的惡劣運行環境；壓接式封裝結構具備更強的抗振動能力，確保模塊長期穩定運行。
高可靠性與維護便捷性ABB 5SHX14H4502 支持在線故障診斷（需配合驅動與控制系統），可實時反饋模塊的溫度、電流狀態，當出現過流、過溫故障時，能快速觸發保護機制；標準化封裝設計使得模塊更換便捷，大幅縮短設備停機維護時間。
鋼鐵廠軋鋼機高壓變頻器在大型鋼鐵廠熱軋軋鋼機的 6kV 高壓變頻器系統中，
ABB 5SHX14H4502 作為功率單元的核心部件，承擔工頻交流電到可調頻交流電的轉換任務，為軋鋼機提供穩定的調速動力，低損耗特性降低了變頻器的散熱負荷，保障軋鋼機 24 小時連續運行。
風力發電站變流器在兆瓦級風力發電站的全功率變流器中，
ABB 5SHX14H4502 負責將發電機產生的變頻交流電整流為直流電，再逆變?yōu)楣ゎl交流電并入電網，高耐壓特性適配風機的高壓發電系統，寬溫設計可適應野外風電場的極端溫差環境。
礦山提升機傳動系統在礦山豎井提升機的高壓傳動系統中，
ABB 5SHX14H4502 集成于提升機專用變頻器，實現提升機的平穩啟動、調速與制動，快速開關特性確保提升機的動態響應精度，保障礦山生產的安全高效運行。
- 針對 6kV/10kV 高壓變頻器、兆瓦級新能源變流器、礦山提升機傳動系統等大功率中高壓場景，優先選擇ABB 5SHX14H4502，其高耐壓大電流特性可大幅簡化系統設計。
- 選型時需匹配 ABB 專用驅動板與冷卻系統，根據實際負載電流調整開關頻率，避免長期超頻運行導致模塊壽命衰減。
- 戶外或高粉塵環境應用時，需配合密封式功率柜與高效過濾裝置，同時優化冷卻系統的防塵防水能力。
- 安裝ABB 5SHX14H4502 時需使用絕緣工具，佩戴防靜電手環，防止靜電擊穿芯片；壓接式安裝需嚴格控制扭矩，避免接觸不良導致發熱。
- 模塊運行時必須配合驅動板與保護電路，禁止無驅動空載上電，防止模塊燒毀；定期檢測模塊的導通壓降與結溫，及時發現潛在故障。
- 維護時需先切斷系統電源，等待直流母線電容完全放電后再進行操作，避免高壓觸電風險；更換模塊時需確保型號一致，禁止混用不同規格、品牌的 IGBT 模塊。
