產品概述

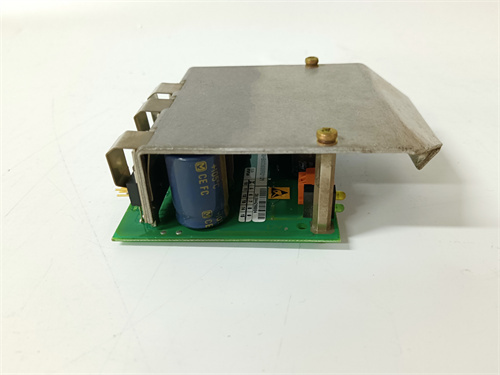

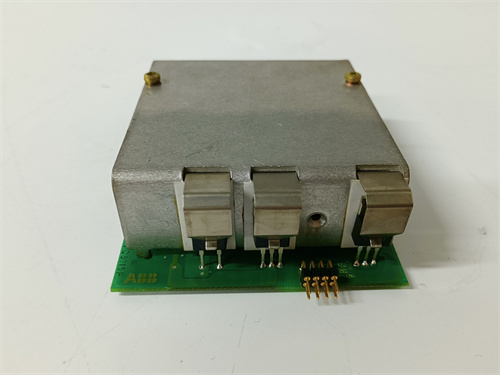

ABB 3BHB003688R0001 3BHB003689 是一組用于ABB大型工業傳動系統（特別是ACS 6000系列中壓變頻器）的關鍵功率半導體備件組合。這兩個型號通常分別指代一個完整絕緣柵雙極晶體管（IGBT）功率模塊或其配套的驅動電路板（門極驅動板）。具體而言，3BHB003688R0001 很可能是一個高壓、大電流的IGBT模塊，負責變頻器內部直流到交流的電能轉換；而3BHB003689 則是與之精確匹配的智能門極驅動板，用于提供精確的觸發信號和保護。作為ABB原裝的核心功率組件，ABB 3BHB003688R0001 與 3BHB003689 的組合確保了變頻器功率單元的性能、效率和可靠性。您可以通過ABB零部件查詢平臺查找該組件的詳細技術數據、圖紙和替代信息。

產品參數

• 產品型號組： ABB 3BHB003688R0001 (IGBT功率模塊) 與 ABB 3BHB003689 (門極驅動板)

• 所屬系統： ABB ACS 6000 / ACS 6000c 系列中壓變頻器的功率單元內。

• 組件類型：

  • 3BHB003688R0001： IGBT功率模塊，通常包含多個IGBT和反并聯二極管組成的橋臂。

  • 3BHB003689： 專用門極驅動板，提供電氣隔離、驅動信號放大、短路保護、狀態監測等功能。

• 電壓與電流等級： 模塊額定電壓通常在3300V或更高，電流等級可達數百至上千安培，具體取決于變頻器功率。

• 開關頻率： 針對中壓應用優化，通常在幾百赫茲至一千赫茲左右。

• 保護功能： 驅動板集成完善的保護，如過流（短路）保護、欠壓鎖定、過溫監測等。

• 接口與連接： 驅動板通過光纖接收來自上層控制器的PWM脈沖指令，并通過功率端子與模塊和主電路連接。

• 絕緣等級： IGBT模塊具有高絕緣耐壓能力，驅動板提供可靠的電氣隔離。

優勢與特點

1. 完美的匹配性與可靠性： ABB原廠設計和配對的3BHB003688R0001 IGBT模塊與3BHB003689驅動板，在電氣參數、機械結構、熱性能和電磁兼容性上達到最優協同。這種深度集成確保了開關過程的高效、平順，最大限度地減少了電壓尖峰和開關損耗，從而提供了無與倫比的運行可靠性。

2. 先進的保護與監測： ABB 3BHB003689 驅動板并非簡單的信號放大板，它集成了智能保護電路，能夠?qū)崿F(xiàn)納秒級的短路檢測和關斷，為昂貴的IGBT模塊提供堅固的保護屏障。同時，它還能監測模塊狀態并將信息反饋給主控制器，實現預測性維護。

3. 確保系統性能與效率： 使用原裝匹配的ABB 3BHB003688R0001 功率組件，能夠保證變頻器輸出波形的質量，降低諧波和電機轉矩脈動，從而維持傳動系統的高效率和高功率因數。這對于追求節能降耗和工藝穩定性的用戶至關重要。

4. 簡化維護與庫存管理： ABB將這兩個關鍵部件作為推薦組合提供，使得維護人員在更換功率單元損壞件時，能夠一次性更換相互關聯的核心部件，避免了因新舊部件不完全匹配或隱性損傷導致的二次故障，同時也優化了備件庫存策略。

5. 保障長期運行壽命： 原裝部件在材料、工藝和散熱設計上均符合嚴格標準，能夠承受長期的溫度循環和電應力，其使用壽命遠非未經認證的兼容件可比，有效延長了整套變頻器的服役周期。

應用領域與案例

這組功率組件是ABB中壓變頻器內部的核心，因此其應用領域與變頻器主機完全一致，集中于大功率、高可靠性的重工業領域。

• 應用領域：

  • 電力行業： 用于電廠的大型風機、水泵（如引風機、給水泵）的變頻調速。

  • 油氣與石化： 驅動輸油管道主泵、煉化廠的壓縮機、天然氣液化流程中的冷劑壓縮機。

  • 礦業與冶金： 應用于礦井提升機、港口大型卸船機、軋鋼機主傳動系統。

  • 水處理與供水： 控制大型自來水廠或污水處理廠的高壓主泵。

  • 船舶推進與測試平臺： 用于電力推進系統或大型機械測試臺。

• 應用案例：
  在某大型鐵礦的礦井提升機系統中，主驅動電機由一臺ACS 6000中壓變頻器控制。在一次電網閃變事故后，變頻器的一個功率單元報出IGBT故障。維修團隊根據診斷信息，定位到故障點，并訂購了ABB 3BHB003688R0001 IGBT模塊及配套的3BHB003689 驅動板組合。更換后，系統上電測試，驅動板與主控通信正常，IGBT開關波形完美。由于使用了原裝匹配的備件組合，不僅快速恢復了生產，而且確保了該功率單元的性能恢復到出廠水平，其內置的保護功能也得以完整保留，保障了提升機這一關鍵設備未來運行的安全。

與競品對比

• 與原廠其他解決方案對比： 在ABB系統內部，此組合是針對特定功率單元型號的最優官方解決方案，其匹配度和可靠性遠超單獨采購第三方IGBT模塊再?lài)L試適配原驅動板的做法。

• 與第三方/仿制兼容件對比：

  • 性能與安全： 仿制IGBT模塊的芯片來源、封裝工藝、散熱性能均無法保證，可能存在額定參數虛標、一致性差、絕緣缺陷等風險。仿制驅動板的保護閾值和響應速度可能不準確，極易導致模塊誤保護或保護不及時而炸機。

  • 系統集成： 非原裝組合可能無法與變頻器的主控系統進行正確的狀態通信，導致診斷功能失效，使設備“帶病”運行，風險極高。

  • 綜合成本： 雖然初始采購價格可能較低，但兼容件的故障率高、壽命短，導致的非計劃停機損失、連帶損壞其他部件的風險以及維護人工成本，使其總擁有成本遠高于原裝ABB備件。

選型建議與注意事項

1. 絕對精準的備件對應： 必須根據故障變頻器的確切型號、功率單元編碼以及從故障單元上讀取的原始部件標簽信息，來確認3BHB003688R0001和3BHB003689是否為唯一正確的替換組合。不同批次或功率等級的單元，其模塊和驅動板可能有細微但關鍵的差別。

2. 成對更換原則： 當IGBT模塊因過流、短路等原因損壞時，強烈建議將與之配套的3BHB003689驅動板一并更換。因?yàn)轵?qū)動板可能已承受過電流沖擊，內部元件存在隱性損傷，單獨更換模塊極易導致新模塊再次損壞。

3. 專業的更換工藝： IGBT模塊更換涉及精密安裝，對安裝力矩、導熱硅脂涂抹、母線接觸面處理有極嚴格要求。必須由經過培訓的專業人員使用專用工具（如定扭矩扳手）操作，確保散熱和電氣連接的可靠性。

4. 全面的系統檢查： 在功率單元損壞后，必須排查導致故障的根本原因（如電機絕緣、電網波動、冷卻系統等）。僅更換ABB的功率組件而不消除故障源，問題很可能會重復發生。
