產品概述

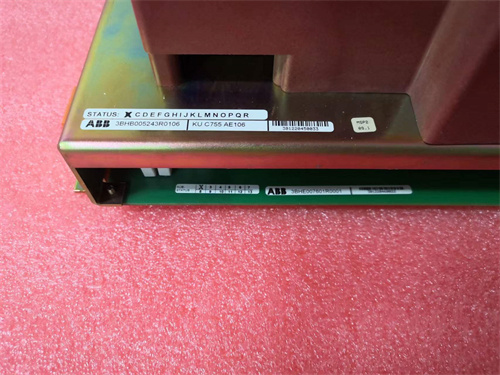

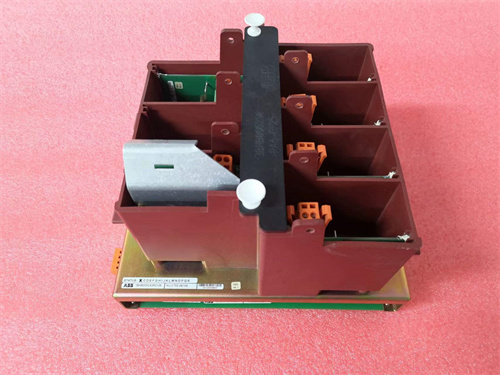

ABB 3BHB005243R0106 KUC755AE106 是ABB為其旗艦級自動化系統——AC 800M系列可編程自動化控制器（PAC）——提供的一款高端、高性能通信處理器模塊。該模塊是構建大規模、高可用性分布式控制系統（DCS）和實現復雜廠級網絡集成的關鍵硬件。ABB 3BHB005243R0106 KUC755AE106 的核心使命在于提供卓越的通信帶寬、確定性的實時數據交換以及堅如磐石的可靠性，尤其適用于電力、油氣、大型化工等對系統規模和控制連續性有極端要求的行業。它將控制器與上層監控網絡、對等控制器集群以及遠程I/O站高速連接起來，是實現全廠信息無縫流動和高級協同控制的基礎設施。選擇 ABB 3BHB005243R0106 KUC755AE106，意味著為您的關鍵控制系統植入了強大的通信心臟，能夠從容應對海量數據交互和嚴苛的實時性挑戰。

產品參數

• 品牌與型號： ABB 3BHB005243R0106 KUC755AE106

• 產品系列： ABB AC 800M 高性能控制器通信模塊系列。

• 模塊類型： 高性能通信處理器，通常用于實現控制器級和工廠級的網絡連接。

• 關鍵接口：

  • 集成多個（通常為2個或更多）高性能的10/100/1000 Mbps工業以太網端口，支持銅纜和/或光纖連接選項。

  • 通過高速內部背板總線與AC 800M主控制器（如PM864, PM866）緊密耦合。

• 主要通信協議與功能：

  • 深度支持ABB系統間的高性能協議（如CGP），用于多控制器間的高速、確定性數據交換。

  • 全面支持標準工業以太網協議，如Modbus TCP/IP、OPC UA over TCP/IP，便于與第三方系統集成。

  • 通常支持IEEE 1588精確時鐘協議（PTP），用于全廠范圍內的精確時間同步。

  • 可作為連接ABB S800 I/O或第三方遠程I/O的通信主站。

• 冗余特性： 設計上原生支持模塊級硬件冗余（1:1熱備）和網絡級冗余（如HSR、PRP等高可用性無縫冗余協議）。

• 電源供應： 由AC 800M控制器單元或基架背板直接供電。

• 工作環境：

  • 工作溫度： 0°C 至 +60°C（可適用于更寬范圍選項）。

  • 防護等級： IP20，需安裝在控制柜內。

• 認證： 符合CE、UL、ATEX（可選）等嚴格工業標準，并可能滿足特定行業（如核電、海事）的額外認證要求。

優勢與特點

1. 業界領先的通信性能： ABB 3BHB005243R0106 KUC755AE106 采用最先進的通信芯片和專用處理器，提供千兆級的網絡帶寬和極低的通信抖動，能夠輕松應對由數千個I/O點和高級應用（如模型預測控制）產生的海量數據流。

2. 確定性的實時數據交換： 專為過程控制優化，確保在多控制器、多任務并發環境下，關鍵控制回路和連鎖信號的傳輸具有可預測的、微秒級的延遲，這是保障大型復雜工藝安全穩定運行的關鍵。

3. 無與倫比的高可用性： 該模塊是構建“零中斷”控制系統的核心。其支持的硬件冗余和先進的網絡冗余協議（如PRP），能夠?qū)崿F(xiàn)通信路徑的完全無擾切換，確?？刂凭W(wǎng)絡永不斷線。

4. 深度的開放性與集成能力： 在保持ABB系統內部通信最優化的同時，KUC755AE106 通過強大的標準協議支持，扮演著系統“開放網關”的角色，能夠無縫集成不同品牌的智能設備、安全系統和信息管理系統。

5. 面向未來的設計： 支持OPC UA、IEEE 1588等現代工業通信標準，為工業物聯網（IIoT）和數字化轉型（如與云端系統的安全連接）提供了堅實的底層硬件支持。

應用領域與案例

ABB 3BHB005243R0106 KUC755AE106 專為超大型、高動態、高可用的過程工業和關鍵基礎設施而設計。

• 案例一：超大型聯合循環燃?xì)怆姀S（CCPP）

  • 應用： 全廠一體化控制與性能優化。

  • 角色： 作為燃機島、余熱鍋爐島和汽機島等多個獨立但需緊密協調的DCS控制站之間的高速數據高速公路。KUC755AE106 確保各島之間每秒交換數千個數據點，實現快速的負荷響應和全廠效率最優控制。

• 案例二：跨國長輸天然氣管線核心壓氣站

  • 應用： 壓縮機組的抗喘振協調控制與站控安全系統（ESD）。

  • 角色： 在冗余配置下，該模塊構建了控制網絡的核心骨架，實現多臺壓縮機控制器、站控PLC和安全系統的毫秒級數據同步。其高可靠性確保了在極端工況下，保護性聯鎖動作的絕對及時和準確。

• 案例三：大型鋼鐵聯合企業能源中心

  • 應用： 對全廠煤氣、蒸汽、電力、水等介質進行實時平衡與優化調度。

  • 角色： 連接來自焦化、煉鐵、煉鋼、軋鋼等各分廠的數十個異構控制系統， ABB 3BHB005243R0106 KUC755AE106 作為通信樞紐，高速匯聚海量能源數據，為中央能源管理系統提供實時、一致的畫面，是實現動態平衡和節能減排的關鍵。

與競品對比

與西門子SIMATIC PCS 7系統中最高端的通信處理器（如CP 1628）或艾默生DeltaV系統中的CHARM通信卡件相比，ABB 3BHB005243R0106 KUC755AE106 的核心優勢在于：

• 性能與規模的極致結合： 在處理超大規模（I/O點數超過10萬點）、高動態過程的控制器間通信時，其帶寬和確定性表現往往處于行業頂尖水平。

• 高級別冗余技術的集成： 對PRP/HSR等“零切換時間”冗余協議的深度支持，使其在可用性要求最苛刻的領域（如電網控制、海上平臺）具有獨特優勢。

• 統一架構下的協同效應： 在System 800xA的統一架構內，其性能優勢被進一步放大，因?yàn)樗粌H是通信模塊，更是整個“擴展自動化”理念中實現信息縱向和橫向無縫貫通的關鍵物理節點。

選型建議與注意事項

1. 戰略性網絡規劃： 該模塊屬于系統級核心組件，選型必須在整個工廠網絡架構設計階段進行。需明確網絡拓?fù)洌ㄐ切汀h(huán)網、冗余環網）、帶寬需求、實時性要求以及與上層MES/ERP的連接策略。

2. 苛刻的兼容性驗證： 必須嚴格、精確地核對 3BHB005243R0106 KUC755AE106 與目標AC 800M控制器型號（尤其是PM86x系列）、基架型號、電源模塊以及所有計劃連接的設備或網絡交換機之間的官方兼容性列表。一個微小的不匹配都可能導致重大工程問題。

3. 軟件授權與高級功能： 啟用其全部功能（如PRP冗余、OPC UA服務器功能、特定協議驅動）可能需要額外購買軟件授權或功能選件包。在項目預算和采購清單中必須明確包含這些內容。

4. 專業設計與實施： 涉及此類高端模塊的網絡設計、配置和調試，必須由經過ABB專業培訓的工程師或系統集成商完成。不正確的配置（如網絡風暴抑制、QoS設置）將無法發揮其性能優勢。

5. 通過官方授權渠道采購： 為確保產品的絕對可靠性、獲得完整的技術文檔、固件更新和頂級的技術支持服務，必須通過ABB官方或其核心全球分銷商采購 ABB 3BHB005243R0106 KUC755AE106。仿冒或非授權產品在關鍵系統中存在巨大風險。

6. 全生命周期管理： 由于該系統常用于壽命長達數十年的基礎設施，需制定長期的備件策略，并關注ABB發布的產品生命周期公告，為未來的升級和遷移做好規劃。
