產品概述

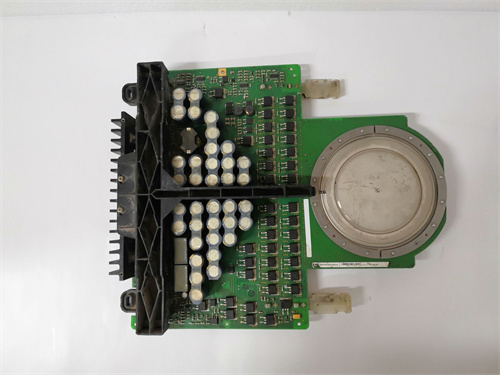

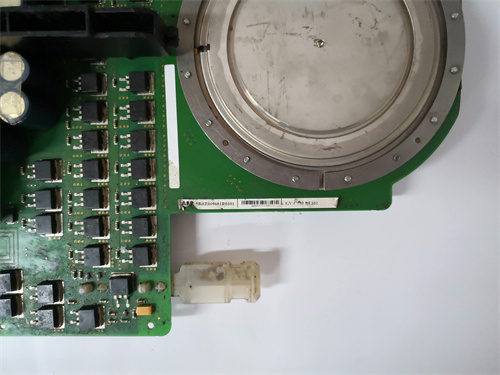

ABB 3BHB013085R0001 5SHY3545L0009 是一組應用于ABB高性能電力電子系統中的核心功率半導體器件。具體而言，5SHY3545L0009 是一個高壓大電流的絕緣柵雙極型晶體管（IGBT）模塊，而3BHB013085R0001 則是該IGBT模塊在特定驅動系統（如ACS 8000系列）中對應的備件物料號或特定配置代碼。這個IGBT模塊是ABB中壓變頻器、靜態無功補償裝置或直流輸電換流閥等大型裝備中實現高效電能轉換的“心臟”部件。作為ABB原裝的核心功率組件，ABB 5SHY3545L0009 模塊以其卓越的開關特性、高可靠性和堅固的封裝，為最嚴苛的工業與電力應用提供了性能保障。關于此模塊的詳細數據手冊和應用說明，可訪問ABB半導體產品中心進行查詢。

產品參數

• 產品型號組： ABB 3BHB013085R0001 (備件/配置號) 與 ABB 5SHY3545L0009 (IGBT模塊型號)

• 組件類型： 高壓IGBT功率模塊（通常為兩電平或三電平拓撲中的半橋或斬波模塊）

• 電壓與電流等級： 模塊額定電壓通常在4500V或更高等級，額定電流可達數百至上千安培，具體參數需查閱官方數據手冊。

• 技術特點：

  • 芯片技術： 采用ABB先進的溝槽柵場終止型IGBT和CAL二極管芯片技術，實現低開關損耗和高可靠性。

  • 封裝： 工業標準的高壓模塊封裝，具備低電感設計，集成NTC溫度傳感器。

  • 絕緣等級： 具備高絕緣耐壓能力，滿足系統對主回路絕緣的要求。

• 開關特性： 針對中壓應用優化，在指定的開關頻率下具有優異的損耗平衡。

• 工作結溫： 最大額定結溫通常為150°C或更高。

• 適用平臺： 設計用于ABB的ACS 8000系列中壓變頻器及其他特定的大功率變流設備。

優勢與特點

1. 頂尖的半導體技術與性能： ABB 5SHY3545L0009 IGBT模塊采用了ABB自有晶圓廠生產的最新代芯片技術。其溝槽柵設計帶來了更低的導通壓降和開關損耗，而場終止層則優化了關斷特性，使得該模塊在效率和開關頻率之間達到最佳平衡，從而提升了整個變流系統的效率和功率密度。

2. 無與倫比的可靠性： 專為要求極端可靠性的重工業應用設計。模塊在材料、焊接工藝和封裝技術上經過嚴格驗證，具有出色的功率循環和溫度循環能力，能夠承受頻繁的負載波動和熱應力，平均無故障時間極長。

3. 優化的系統集成性： 作為ABB大型傳動系統原裝設計的一部分，ABB 3BHB013085R0001 模塊在電氣參數、熱性能和機械接口上與配套的驅動器、散熱器和母排完美匹配。這種深度集成確保了最小的寄生電感、最優的散熱路徑和最簡便的安裝維護，這是非原裝模塊無法比擬的。

4. 完善的保護與監測接口： 模塊集成負溫度系數熱敏電阻，可實時監測模塊基板溫度，為主控制系統提供關鍵的保護和預警信號，防止IGBT因過熱而損壞。

5. 支持高可用性系統： 該等級的高可靠性IGBT是構建冗余并聯、N+1配置等高端高可用性電力電子系統的基石，廣泛應用于不能接受意外停機的關鍵流程。

應用領域與案例

ABB 3BHB013085R0001 5SHY3545L0009 這類高壓IGBT模塊專為超大功率和關鍵電力轉換應用而設計。

• 應用領域：

  • 大功率中壓傳動： 用于驅動礦山的大型球磨機、水泥廠的回轉窯、船舶電力推進、高速動車組牽引系統的主變頻器。

  • 能源與電力傳輸： 應用于柔性交流輸電系統、靜態同步補償器、高壓直流輸電的換流閥。

  • 重工業： 大型軋鋼機主傳動、礦井提升機的主驅動變頻器。

  • 測試與科研： 兆瓦級功率回饋式負載、電網模擬器。

• 應用案例：
  在某大型船舶的電力推進系統中，主推進電機由一套ABB ACS 8000系列中壓變頻器驅動。該變頻器的每個功率單元內部都使用了多個5SHY3545L0009 IGBT模塊來構建三相逆變橋。在長達數年的航行中，這些模塊承受著海洋環境的振動、鹽霧以及復雜的負載變化。ABB 5SHY3545L0009 模塊憑借其堅固的封裝和穩定的電氣特性，確保了推進系統可靠、低噪、高效運行。一次預防性維護中，系統預警某個功率單元溫度趨勢異常，維護人員根據備件清單3BHB013085R0001 訂購了對應模塊進行更換，成功避免了潛在故障，保障了船舶的航行安全與計劃。

與競品對比

• 與英飛凌、富士電機等品牌同等級IGBT模塊對比： 各大品牌在最高電壓電流等級的產品上各有技術側重。ABB 5SHY3545L0009 的核心優勢在于其與ABB自身頂級傳動系統的垂直整合。其電氣特性與ABB驅動器門極驅動參數、保護邏輯、散熱設計經過了共同仿真和測試，達到了“1+1>2”的系統級最優性能。

• 與替代兼容模塊或拆機件對比：

  • 性能與安全鴻溝： 非原裝模塊的芯片來源、內部焊接工藝、老化狀態完全未知，其標稱參數往往無法保證，是系統安全運行的巨大隱患。使用此類模塊極易導致變頻器炸機，造成遠超過模塊本身價值的二次損害。

  • 系統匹配性： 即使是同一型號的IGBT，不同生產批次的動態參數也可能有細微差異。原裝ABB 3BHB013085R0001 備件能保證與系統中其他并聯模塊的最佳均流和同步，而兼容件則可能破壞這種平衡，導致個別模塊過載提前失效。

  • 服務與追溯： 原裝模塊享有完整的技術支持和質量追溯，而兼容件無任何保障。

選型建議與注意事項

1. 絕對精確的型號匹配： 必須依據原設備制造商提供的備件清單或故障模塊上的原始標簽，完整確認3BHB013085R0001 和 5SHY3545L0009 型號。嚴禁僅憑外形相似或電壓電流等級接近進行替換。

2. 專業安裝與力矩控制： IGBT模塊的安裝是精密作業。必須使用定扭矩扳手，嚴格按照手冊規定的順序和力矩值緊固安裝螺釘和主端子螺釘。力矩不足或過大都會導致接觸電阻增大或損壞模塊，引發過熱或故障。

3. 嚴格的靜電與操作防護： IGBT為靜電敏感器件，在拿取、儲存和安裝過程中，必須佩戴防靜電手環，在防靜電工作臺上操作，避免用手直接觸碰驅動端子。

4. 完善的散熱與接觸處理： 安裝前需清潔散熱器表面和模塊基板，均勻涂抹指定型號和厚度的導熱硅脂。確保模塊與散熱器之間無縫隙、無污物，以最大化散熱效率。

5. 根本原因分析與測試： 更換IGBT模塊后，絕不能立即上電。必須徹底排查導致原模塊損壞的根本原因，如驅動板故障、母線短路、冷卻失效等。修復所有問題后，需在專業指導下進行低電壓測試和波形觀測，確認新模塊及驅動電路工作正常，方可投入運行。
