產品概述

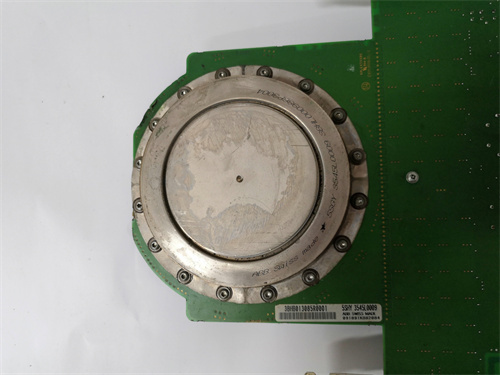

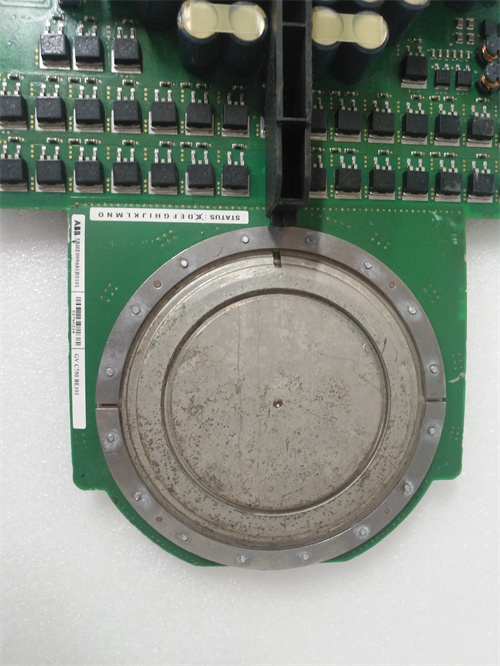

ABB 3BHB017877R0001 5SHY3545L0009 是ABB公司在其高性能功率半導體產品線中的一款關鍵組件，屬于著名的SSHY系列IGBT（絕緣柵雙極型晶體管）功率模塊。該模塊專為大功率、中高電壓的電力電子轉換應用而設計，是構建工業級大功率變頻器、交流傳動系統、可再生能源變流器及電力質量設備的核心開關器件。ABB 3BHB017877R0001 5SHY3545L0009 集成了ABB先進的IGBT芯片技術和優化的模塊化封裝，旨在實現高效率、高功率密度和卓越的可靠性。它不僅是ABB ACS 1000、ACS 6000等中壓變頻器系列的標準內部功率單元，也是全球眾多工業與能源領域關鍵設備制造商的首選。對于系統設計師和維護工程師而言，了解和正確使用 ABB 3BHB017877R0001 5SHY3545L0009 是確保大功率電能變換系統穩定、高效、長壽命運行的基石。

產品參數

• 品牌與型號： ABB 3BHB017877R0001 / 5SHY3545L0009

• 產品系列： ABB SSHY / HiPak IGBT功率模塊系列。

• 模塊類型： 半橋或其他標準拓撲結構（如兩電平）的IGBT功率模塊，內含兩個IGBT單元及反并聯續流二極管。

• 關鍵電氣參數：

  • 集電極-發射極電壓（Vces）： 通常為3300V或4500V等級，屬于中高壓范圍。

  • 額定集電極電流（Ic）： 根據具體型號后綴確定，通常在數百至上千安培范圍，滿足大功率應用需求。

  • 最大結溫（Tvjop）： 通常為150°C，保證高溫環境下的穩定工作能力。

• 封裝與機械特性：

  • 封裝形式： 采用成熟的壓接式或螺栓式工業標準封裝，具有良好的導熱性和機械強度，便于安裝到散熱器上。

  • 端子： 主功率端子為大尺寸銅排或螺栓端子；門極驅動為插針式或彈簧端子。

• 熱特性： 模塊底部為絕緣金屬基板，熱阻低，需配合高效散熱系統（如水冷板或強制風冷）使用。

優勢與特點

1. 極高的功率等級與可靠性： ABB 3BHB017877R0001 5SHY3545L0009 采用專為工業嚴苛環境優化的芯片和封裝技術，能夠承受高電壓、大電流的連續工作及頻繁的開關操作，平均無故障時間（MTBF）長，是重載應用的理想選擇。

2. 優越的電氣性能： 該模塊具有低的通態飽和壓降（Vce(sat)）和優化的開關特性，這直接轉化為更低的導通損耗和開關損耗，有助于提升整個變流系統的效率，減少散熱需求，從而降低系統運行成本和體積。

3. 強大的短路耐受能力： 設計具備優秀的短路承受能力，在系統發生故障時能為控制保護電路提供關鍵的反應時間，防止災難性損壞，極大地增強了傳動系統的魯棒性。

4. 標準化的安裝與互換性： 作為行業廣泛采用的系列產品，5SHY3545L0009 具有標準的外形尺寸和安裝孔位，方便作為備件進行快速更換，最大限度減少設備停機時間。

5. 完善的生態系統支持： ABB提供與該模塊完美匹配的門極驅動單元、吸收電容和保護電路參考設計。選擇原裝的 ABB 3BHB017877R0001 5SHY3545L0009 意味著可以獲得從芯片到系統級的完整技術支持和應用保障。

應用領域與案例

ABB 3BHB017877R0001 5SHY3545L0009 主要用于需要大容量、高性能電能變換的工業和能源基礎設施。

• 案例一：大型礦井提升機傳動系統

  • 應用： 多兆瓦級礦井提升機的中壓變頻驅動。

  • 角色： 在交-直-交變頻器的逆變單元中，多個 5SHY3545L0009 模塊作為核心開關器件，精確控制輸出到同步或異步電機的電壓和頻率，實現重載罐籠的平穩、精確、高效提升與下放。

• 案例二：海上風電變流器

  • 應用： 海上風力發電機組的全功率變流器。

  • 角色： 在惡劣的海上環境中，該模塊負責將發電機發出的變化頻率的交流電整流為直流，再逆變?yōu)榕c電網同步的工頻交流電。其高可靠性和緊湊設計對于空間受限、維護困難的海上平臺至關重要。

• 案例三：軋鋼機主傳動系統

  • 應用： 鋼鐵廠熱連軋或冷軋機的主軋機電機傳動。

  • 角色： 在要求快速動態響應和四象限運行的軋機傳動變頻器中，3BHB017877R0001 模塊是實現高精度轉矩和速度控制的關鍵執行部件，其強大的過載能力和堅固性滿足了軋鋼工藝的極端負載沖擊要求。

與競品對比

與英飛凌（Infineon）的IHV系列、三菱電機（Mitsubishi Electric）的CM系列或日立（Hitachi）的同等級IGBT模塊相比，ABB 3BHB017877R0001 5SHY3545L0009 的核心優勢在于：

• 在ABB中壓傳動系統中的原生優勢： 作為ABB自身傳動產品的核心部件，其在ABB變頻器（如ACS1000, ACS6000）中具有無可替代的兼容性和性能匹配度，能確保系統發揮設計效能。

• 工業應用驗證的耐久性： ABB HiPak/SSHY系列在礦山、冶金、船舶等極端工業領域擁有數十年的大量成功應用案例，其長期運行可靠性得到了充分驗證。

• 系統級解決方案的深度整合： ABB能夠提供從IGBT芯片、模塊、驅動板到完整變頻柜的全鏈條解決方案，選擇原裝模塊意味著可以獲得更深度的系統優化和更可靠的整體性能。

選型建議與注意事項

1. 嚴格核對型號與規格： 功率模塊的選型容不得絲毫差錯。必須確保 3BHB017877R0001 和 5SHY3545L0009 的完整型號與原始設計或損壞模塊的銘牌信息完全一致，包括電壓等級、電流等級和封裝形式。

2. 配套系統的檢查與準備： 更換模塊前，必須徹底檢查散熱器（清潔表面、更換導熱硅脂）、母排（檢查有無電弧燒痕或變形）、驅動板（確認無故障）及吸收電路元件。任何外圍部件的缺陷都可能導致新模塊快速損壞。

3. 遵循防靜電與規范安裝流程： IGBT模塊對靜電極其敏感。操作人員必須佩戴接地手環，在防靜電工作臺上進行。安裝時需使用經過校準的扭矩扳手，嚴格按照產品手冊規定的順序和力矩值緊固所有螺釘，確保均壓和均熱。

4. 門極驅動與保護參數驗證： 新模塊安裝后，必須重新檢查并確認與之連接的門極驅動板的供電電壓、輸出波形、死區時間以及變頻器控制柜內的過流、過壓保護閾值設置是否正確無誤。

5. 通過正規授權渠道采購： 鑒于其高價值和在系統中的關鍵作用，強烈建議通過ABB公司或其全球授權分銷商購買，以保障獲得正品、享受質量保證和專業技術支持。仿冒或翻新模塊存在巨大的性能和安全隱患。有關官方信息，請訪問 ABB 3BHB017877R0001 5SHY3545L0009。

6. 專業人員進行操作與調試： 高壓大功率設備的維修和調試具有高危性，必須由具備相應資質和經驗的電力電子工程師執行，嚴格遵守所有安全操作規程，并在首次上電時采取必要的安全預防措施。
