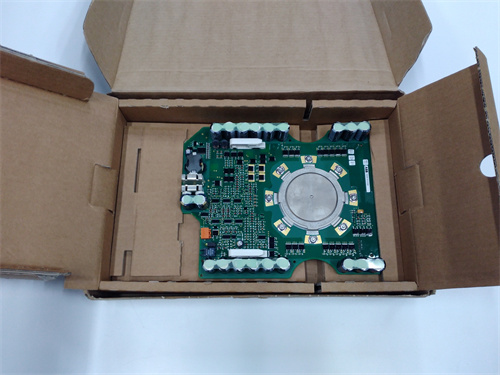

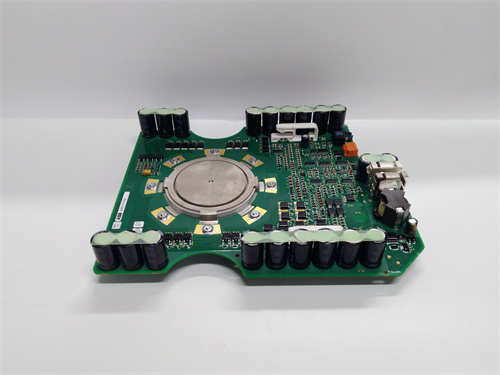

ABB 3BHB020538R0001 5SHX1060H0003 是ABB公司為其大功率電力電子設備提供的一組核心功率半導體備件標識。其中,5SHX1060H0003 是IGBT(絕緣柵雙極型晶體管)功率模塊的具體型號,而3BHB020538R0001 是該模塊在特定傳動系統(如ACS 6000、ACS 8000系列)或工業應用中的唯一備件物料號。這個IGBT模塊是構建中壓變頻器、靜止無功補償器等高功率變流裝置的關鍵元件,負責執行高電壓、大電流的開關動作,實現電能的精確轉換與控制。選擇原裝正品的ABB 5SHX1060H0003 模塊,是確保大型工業驅動和電力系統穩定、高效、可靠運行的根本保障。關于其詳細的技術參數,您可訪問ABB半導體官方資料庫進行查詢。
產品型號組: ABB 3BHB020538R0001 (備件號) 與 ABB 5SHX1060H0003 (IGBT模塊型號)
組件類型: 高壓大電流IGBT功率模塊
電壓與電流等級: 該模塊屬于高壓系列,典型額定電壓可能在3300V或更高,額定電流可達數百安培。精確參數需參照官方數據手冊。
技術特點:
芯片技術: 采用ABB先進的IGBT芯片和發射極控制二極管技術,實現低導通損耗和優化的開關特性。
封裝設計: 工業標準壓接式或螺栓式封裝,具有低內部電感,集成NTC溫度傳感器用于熱管理。
絕緣能力: 具備高隔離耐壓,確保主電路與控制電路的安全隔離。
開關頻率: 針對中壓大功率應用優化,通常在幾百赫茲至一千赫茲范圍內具有最佳損耗表現。
工作結溫: 最高允許結溫通常為150°C,具備較強的過載和短時運行能力。
典型應用平臺: ABB ACS 6000, ACS 8000系列中壓變頻器及其他大功率電力電子裝置。
卓越的電能轉換效率: ABB 5SHX1060H0003 模塊采用了優化的IGBT和二極管芯片對,通過精心設計的封裝和內部布局,最大限度地降低了導通壓降和開關損耗。這意味著變頻器或變流裝置在運行時發熱更少,系統整體效率更高,直接為用戶帶來顯著的節能效益。
極高的功率密度與可靠性: 該模塊在單一體積內實現了高電壓和大電流的承載能力,有助于設備制造商設計出結構更緊湊的功率柜。其工業級的封裝材料和工藝確保了模塊在嚴酷的溫度循環和機械振動條件下,依然能保持長期的電氣與機械穩定性,平均無故障時間長。
完美的系統兼容性與匹配性: 作為ABB 3BHB020538R0001 備件指定的原裝模塊,它與ABB相應變頻器平臺的門極驅動單元、散熱器、母排及保護電路進行了深度匹配測試。這種從芯片到系統的垂直整合,確保了開關過程的平穩性、均流性以及保護響應的快速性和準確性,這是任何第三方兼容件無法比擬的。
集成的熱管理與診斷: 模塊內置的NTC溫度傳感器提供了直接、準確的熱點監測,使控制系統能夠?qū)崟r監控模塊溫度,并在過熱前采取降載或報警等保護措施,有效防止因過熱導致的意外故障。
支持苛刻的負載工況: 該等級模塊設計用于承受重工業中常見的負載突變、頻繁啟停和短時過載,為礦山提升機、軋機主傳動、大型壓縮機等關鍵設備提供了堅固的動力核心。
ABB 3BHB020538R0001 5SHX1060H0003 這類高壓IGBT模塊是超大功率電氣傳動和電力控制領域的基石。
應用領域:
大功率工業傳動: 用于驅動水泥回轉窯、礦山球磨機、港口重型起重機、船舶電力推進系統的主變頻器。
能源與電力系統: 應用于高壓直流輸電換流閥、靜止同步補償器、大功率風力發電變流器。
重型機械: 軋鋼機、大型鍛壓機的主電機驅動。
特種電源與測試: 兆瓦級感應加熱電源、電網模擬器及大型電機測試平臺。
應用案例:
在某大型現代化鋼鐵廠的厚板熱軋生產線上,精軋機的主傳動電機由多套ABB ACS 6000中壓變頻器并聯驅動。每臺變頻器的功率單元內部都使用了多個5SHX1060H0003 IGBT模塊。在軋制過程中,電機負載在秒級內劇烈變化,這對功率器件的動態性能和可靠性提出了極限挑戰。ABB 5SHX1060H0003 模塊憑借其優異的開關特性,確保了軋機在高速軋制時的力矩精度和響應速度。一次計劃檢修中,預防性診斷發現某模塊的溫升曲線異常,工廠立即根據備件號3BHB020538R0001 訂購了新模塊進行更換,避免了潛在的因器件失效導致的整條生產線非計劃停機,保障了連續生產。
與其他一線品牌(如英飛凌、三菱)同等級模塊對比: 在頂級性能層面,各品牌互有優勢。ABB 5SHX1060H0003 的核心競爭力在于其與ABB自身傳動系統的“原生”匹配。其電氣參數(如飽和壓降、開關速度)與ABB專有的門極驅動技術協同優化,實現了系統級的最高效率和可靠性。
與仿制品或翻新件對比: 風險對比懸殊。
性能與安全: 仿制模塊的芯片來源、內部鍵合線工藝、絕緣材料均不可靠,參數往往虛標,在實際工作中極易因過熱、過壓而擊穿,引發炸機風險,可能損壞昂貴的驅動板、母排甚至整機。
系統匹配: 即使能短暫工作,其動態參數(如開關延遲、導通特性)的離散性也會破壞多模塊并聯的均流平衡,導致個別模塊長期過載而提前失效。
無保障: 無任何質量保證、技術支持和安全認證,一旦發生事故,責任無法追溯。
精確的型號與備件號雙重確認: 必須嚴格按照原設備圖紙、備件清單以及故障模塊上的實物標簽,核對5SHX1060H0003 和 3BHB020538R0001 兩個號碼。嚴禁憑經驗或外觀相似進行替換。
遵循專業的安裝規范: IGBT模塊的安裝是精密作業。必須使用定扭矩扳手,按照手冊規定的力矩和順序分步緊固主端子和安裝螺釘。清潔接觸面并均勻涂抹指定導熱硅脂,確保熱阻最小化。
全面的根本原因分析: IGBT模塊失效 rarely是孤立事件。更換前,必須徹底檢查導致其損壞的原因:驅動信號是否正常?保護電路是否動作?散熱系統(風扇、水路)是否有效?母線是否有短路或松動?排除所有隱患后再安裝新模塊。
執行嚴格的更換后測試: 新模塊安裝后,切勿直接全壓上電。應在專業指導下,使用專用測試設備(或變頻器自帶的測試功能)進行低電壓測試,觀察驅動波形和模塊狀態,確認一切正常后方可投入運行。
靜電與存儲防護: 模塊為靜電敏感器件,操作時需佩戴防靜電腕帶,存放于防靜電包裝中。
