產品概述

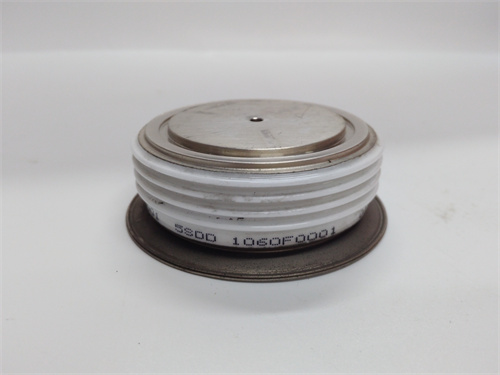

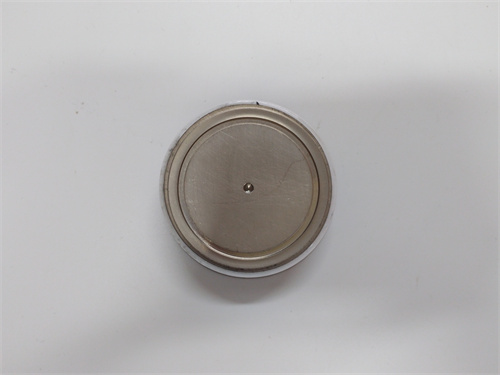

ABB 3BHL001863P0001 5SDD1060F0001 是ABB公司電力電子與傳動產品線中的核心功率組件，屬于其IGCT（集成門極換流晶閘管）或高壓IGBT功率模塊家族。這兩個型號共同指代一個完整的功率半導體模塊，通常應用于ABB頂級的中壓大功率變頻器產品中，例如ACS 6000系列。ABB 3BHL001863P0001 5SDD1060F0001 模塊內部集成了先進的功率半導體芯片、門極驅動單元以及必要的保護電路，是變流器中實現電能高效轉換和控制的最終執行單元。它專為應對最嚴苛的重工業應用而設計，如礦山提升機、大型軋機傳動、船舶電力推進以及能源傳輸系統，其性能直接決定了整個傳動系統的輸出能力、效率與可靠性。對于從事超大功率傳動系統設計、維護與備件管理的專業人員而言， ABB 3BHL001863P0001 5SDD1060F0001 是保障這些“工業心臟”強勁、穩定跳動的關鍵所在。

產品參數

• 品牌與型號： ABB 3BHL001863P0001 / 5SDD1060F0001

• 產品系列： 屬于ABB中壓大功率變頻器（如ACS 6000）的核心功率模塊。

• 模塊類型： 集成門極驅動的高壓大電流功率半導體模塊（如IGCT或高壓IGBT模塊）。

• 關鍵電氣參數：

  • 電壓等級： 通常為數千伏特（如3300V, 4500V或更高）的中高壓等級。

  • 電流等級： 具備極高的電流處理能力，可達數千安培，以滿足兆瓦級功率輸出需求。

  • 開關特性： 針對大功率應用優化，平衡開關速度與損耗。

• 結構與封裝：

  • 集成設計： 將功率器件、門極驅動電路、電壓/電流傳感器及保護功能高度集成于一個緊湊的模塊內。

  • 散熱接口： 采用壓接式或液冷式底板，必須與高效的水冷散熱系統緊密配合。

  • 電氣接口： 大功率主端子（銅排）用于連接直流母線與交流輸出，以及光纖或電氣接口用于接收控制信號。

• 保護功能： 內置快速過流保護、短路保護、過溫保護及電壓浪涌吸收電路。

優勢與特點

1. 頂級的功率密度與效率： ABB 3BHL001863P0001 5SDD1060F0001 采用了ABB最先進的功率半導體技術（如IGCT或高壓IGBT），在單一模塊內實現了極高的功率密度。其芯片和封裝技術旨在最小化導通和開關損耗，從而提升整個變頻系統的運行效率，對于連續運行的重載應用意味著巨大的能耗節約。

2. 極高的系統可靠性與堅固性： 該模塊專為重工業中極端電氣和熱應力環境設計。其強大的短路耐受能力、優秀的抗浪涌特性以及集成的高可靠性門極驅動，確保了在電網波動、負載沖擊等惡劣條件下仍能穩定工作，平均無故障時間（MTBF）極長。

3. 簡化的系統設計與集成： 由于高度集成化，5SDD1060F0001 模塊簡化了變頻器功率部分的設計。預集成的驅動和保護減少了外圍電路復雜性，提高了功率單元的可靠性，并使得整機的組裝和維護更為便捷。

4. 卓越的并聯運行能力： 模塊制造工藝的一致性保證了多個 3BHL001863P0001 5SDD1060F0001 模塊可以穩定、均流地并聯工作，從而輕松構建功率等級達數十兆瓦的巨型傳動系統，滿足超大型設備的動力需求。

5. 全面的狀態監測與診斷： 集成在模塊內的傳感器能夠提供芯片溫度、驅動狀態等關鍵信息。這些信息可通過光纖上傳至上級控制器，實現對功率模塊健康狀況的實時監控和預測性維護，防患于未然。

應用領域與案例

ABB 3BHL001863P0001 5SDD1060F0001 專為對動態性能、功率等級和可靠性有極限要求的超大功率工業和移動裝備領域設計。

• 案例一：特大型礦井提升機傳動系統

  • 應用： 驅動載重數百噸的摩擦輪式或纏繞式提升機。

  • 角色： 在交1直1交變頻傳動系統中，多個該模塊并聯構成逆變單元，將直流母線電壓轉換為精確控制的大型提升電機所需的變頻變壓電源。其必須承受重載加速和緊急制動時產生的巨大反向能量和電流沖擊，可靠性要求極高。

• 案例二：大型豪華郵輪或破冰船電力推進系統

  • 應用： 吊艙式推進器（Azipod）或全電力推進系統的主變頻器。

  • 角色： 在空間受限、環境嚴苛的船艙內，該模塊以極高的功率密度和可靠性，將船舶電站的電力轉換為驅動推進電機的可控電源。其性能直接決定了船舶的機動性、能效和遠航可靠性。

• 案例三：鋼鐵行業熱連軋精軋機主傳動

  • 應用： 高速線材或板材精軋機組的電機傳動。

  • 角色： 要求變頻器具備毫秒級的轉矩響應速度和四象限運行能力。5SDD1060F0001 模塊快速的開關特性和強大的過載能力，是實現軋機高精度、高動態速度控制和能量精確回饋的核心。

與競品對比

與西門子（SIMOVERT系列）、GE（通用電氣）或東芝三菱（TMEIC）的同類超大功率變頻器核心功率模塊相比，ABB 3BHL001863P0001 5SDD1060F0001 所代表的ABB解決方案優勢在于：

• 功率半導體技術的獨特路線與領導力： 尤其在IGCT技術領域，ABB處于全球絕對領先地位。該技術在中高壓、超大電流場合具有獨特的低損耗和高可靠性優勢，是其“傳家寶”級技術。

• 在超重型傳動市場的統治性份額與驗證： 在全球礦業、船舶推進、特大功率試驗臺等頂級市場，以該模塊為核心的ABB傳動系統擁有壓倒性的市場份額和數十年無與倫比的運行業績，其“皮實耐用”的口碑是長期殘酷工況錘煉的結果。

• 從芯片到系統的垂直整合能力： ABB具備從功率半導體芯片設計、模塊封裝到完整變頻系統制造的全鏈條能力，這種垂直整合確保了最終產品在性能、可靠性和生命周期成本上的綜合最優。

選型建議與注意事項

1. 基于完整系統設計的精確匹配： 該模塊絕不能單獨選型。必須作為ABB指定型號變頻器（如ACS 6000系列中的特定型號）的組成部分，嚴格依據該變頻器的技術手冊和功率等級進行選擇。錯誤的匹配將導致災難性后果。

2. 極其嚴格的兼容性與版本控制： 即使型號相同，不同生產批次或固件版本的模塊也可能存在差異。更換模塊時，必須與原變頻器制造商或ABB服務部門確認模塊的 3BHL001863P0001 和 5SDD1060F0001 的完整序列號和版本號是否完全兼容。

3. 極致的安裝工藝與環境要求：

   • 冷卻系統： 必須確保冷卻水的水質、流量、壓力和水溫完全符合要求。散熱器表面必須平整、清潔，導熱界面材料（如導熱膏）的涂抹必須符合工藝規范。

   • 力矩緊固： 主端子和冷卻水管的連接必須使用經過校準的扭矩扳手，嚴格按照規定的順序和力矩值分步緊固，這是保障電氣接觸和散熱的關鍵。

   • 潔凈度： 安裝環境需無塵，防止導電粉塵落入模塊。

4. 專業的驅動與保護參數驗證： 模塊更換后，必須使用專用設備驗證門極驅動信號的波形、幅值和時序是否正確。同時，必須復核并測試變頻器控制柜內所有與之相關的保護參數（如過流閾值、di/dt保護等）。

5. 僅通過ABB頂級官方渠道獲?。?/span> 此類價值極高、技術尖端且對系統安全至關重要的戰略備件，嚴禁通過任何非授權渠道購買。必須通過ABB傳動事業部或其在當?shù)氐捻敿壥跈?quán)服務中心采購，以獲得正品保障、原廠技術支持、專業安裝指導和完整的質量承諾。詳情請參閱 ABB 3BHL001863P0001 5SDD1060F0001。

6. 由頂尖專家團隊執行操作： 模塊的拆卸、安裝、測試和系統上電，必須由同時具備高壓大功率電力電子設備專業知識和豐富現場經驗的頂尖工程師團隊執行，并嚴格遵守最高等級的安全操作規程。首次上電需在嚴密監控和應急預案下進行
