產品概述

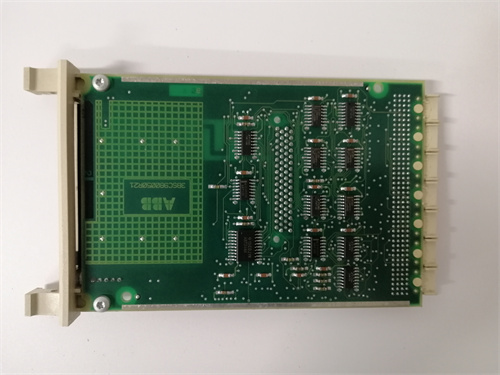

ABB MB510 3BSE002540R1 是ABB公司為其工業自動化系統AC 800M系列設計的一款重要通信與接口模塊。具體而言，ABB MB510 3BSE002540R1 是一款Modbus串行通信主站模塊。它作為AC 800M高端過程控制器與現場大量支持Modbus RTU協議設備之間的關鍵通信網關。該模塊使ABB系統能夠無縫集成第三方的儀表、驅動器、智能傳感器或小型PLC，極大地擴展了控制系統的兼容性和數據采集范圍。在流程工業的混合控制環境中，MB510模塊是實現異構設備統一接入和集中監控的標準化橋梁。

產品參數

• 產品型號： MB510 (部件號：3BSE002540R1)

• 品牌： ABB

• 所屬系統： AC 800M 可編程自動化控制器（PAC）

• 模塊類型： 串行通信接口模塊 (Modbus 主站)

• 通信協議： Modbus RTU (主站模式)

• 物理接口： 提供隔離的RS-485串行接口，通常通過前端子板連接。

• 通信端口： 典型配置為2個獨立的RS-485端口，可同時連接兩條Modbus總線。

• 數據交換能力： 支持標準的Modbus功能碼（如03讀保持寄存器，06寫單個寄存器，16寫多個寄存器等），可配置大量的數據交換表，與多個從站設備進行周期性數據讀寫。

• 電氣隔離： RS-485接口與控制器背板之間具有電氣隔離，增強抗干擾能力，保護控制器側電路。

• 配置方式： 通過ABB的工程組態軟件Control Builder M進行硬件配置和數據映射，定義與每個從站設備的通信參數（地址、波特率、數據格式）和數據交換點表。

• 工作電壓： 通過AC 800M機架背板供電。

• 診斷功能： 模塊面板配備LED指示燈，顯示電源、運行狀態、端口通信活動及故障信息。通信狀態也可在軟件中監控。

• 安裝： 插裝在AC 800M機架的指定通信模塊插槽中。

優勢與特點

1. 強大的異構系統集成能力： ABB MB510 3BSE002540R1 的核心價值在于其作為Modbus主站，能夠?qū)⒎茿BB的智能設備（如流量計、分析儀、溫控器、小型PLC）無縫接入高端的AC 800M控制系統，打破品牌壁壘，實現全廠數據的集中監控和統一管理。

2. 高可靠性與工業級設計： 秉承ABB AC 800M系列的高質量標準，該模塊采用工業級元件和隔離設計，能夠在電磁環境復雜的工廠現場穩定運行，確保通信鏈路可靠，數據準確。

3. 靈活的配置與高性能： 模塊支持雙通信端口，可靈活組建兩條獨立的Modbus網絡，實現網絡分段和負載分擔。其數據交換表配置靈活，能夠高效管理大量I/O數據點，滿足復雜系統的通信需求。

4. 深度融入ABB工程環境： 作為原廠模塊，ABB MB510 3BSE002540R1 與Control Builder M工程軟件完美集成。工程師可在熟悉的同一軟件環境中完成硬件配置、通信參數設置和數據點映射，無需使用第三方工具，簡化了工程開發和維護工作。

5. 完善的診斷與維護支持： 模塊提供清晰的本地狀態指示和詳細的軟件診斷信息，便于快速排查通信中斷、從站故障或配置錯誤等問題，極大縮短了系統調試和故障處理時間。

應用領域與案例

ABB MB510 3BSE002540R1 廣泛應用于需要集成多種品牌設備的流程工業與基礎設施。

• 應用領域：

  • 石油化工與天然氣處理廠

  • 水處理與污水處理廠

  • 制藥與生物技術行業

  • 食品飲料加工線

  • 樓宇自動化與能源管理系統

• 應用案例：
  在一個大型污水處理廠的自動加藥系統中，核心控制由ABB AC 800M控制器完成。然而，現場的多個第三方品牌的pH計、濁度儀、電磁流量計和計量泵驅動器均只支持Modbus RTU通信。為此，在AC 800M機架中安裝了一塊ABB MB510模塊。該模塊的兩個RS-485端口分別連接兩條總線：一條連接所有在線水質分析儀表，另一條連接各加藥泵的變頻器。工程師通過Control Builder M為每個從站設備配置了通信地址和讀寫寄存器映射。MB510模塊周期性地從儀表讀取實時測量值（如pH值、流量），并作為過程變量提供給控制器的PID調節回路；同時，將控制器計算出的泵速設定值寫入變頻器。通過3BSE002540R1模塊，實現了對不同品牌設備的統一、可靠控制。

與競品對比

• vs. 使用第三方協議轉換網關： 市場上有獨立的Modbus轉Profibus或以太網的網關。ABB MB510作為內置模塊，無需額外機箱、電源和布線，節省空間和成本，且因其與控制器背板直連，數據交換延遲更低、可靠性更高，并享受統一的ABB技術支持。

• vs. 控制器集成的基本串口： 一些控制器CPU自帶串口，但通常功能有限，且作為主站的性能和易用性可能不如專用模塊。MB510是專為工業Modbus主站通信優化設計的，在穩定性、抗干擾能力和配置的專業性上更勝一籌。

• vs. 其他品牌通信模塊（如西門子CP341， 艾默生DeltaV CHARM卡）： 各品牌都有類似的串行通信解決方案。MB510的優勢在于其為AC 800M生態系統量身打造，在ABB用戶群體中具有標準化的應用模式和廣泛的成功案例，對于已采用ABB系統的工廠是首選。

選型建議與注意事項

1. 確認系統兼容性： 確保AC 800M控制器機架有可用的兼容插槽，并且Control Builder M軟件版本支持該模塊。同時確認模塊固件與系統兼容。

2. 規劃Modbus網絡： 設計網絡拓?fù)?，包括總線長度（符合RS-485規范）、從站設備數量、終端電阻配置和波特率。兩條獨立端口可用于優化網絡結構或作為冗余備份。

3. 詳細定義數據點表： 在配置前，需收集所有第三方從站設備的Modbus協議手冊，明確每個需要讀寫的數據點的寄存器地址、數據類型（如INT、DINT、REAL）和功能碼。

4. 重視接線與隔離： RS-485總線應采用屏蔽雙絞線，并正確連接A/B信號線和地線。屏蔽層應單點接地。充分利用模塊的電氣隔離特性，避免地環路干擾。

5. 模塊配置與調試： 配置時需仔細設置每個從站的超時時間和重試次數。調試階段建議使用通信調試工具監控總線數據，確保通信幀正確無誤后再接入控制器邏輯，避免因通信問題導致控制異常。定期利用模塊診斷功能檢查通信質量。
