產品概述

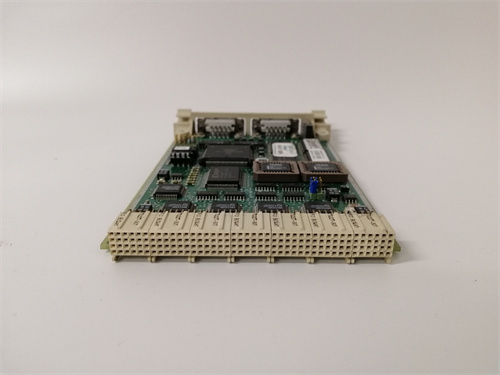

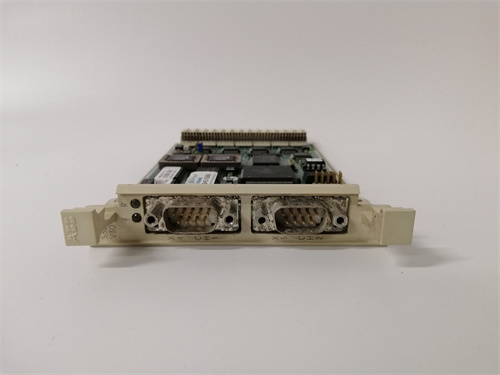

ABB CI535V30 3BSE022162R1 是ABB公司為其工業自動化旗艦產品AC 800M系列可編程控制器（PLC/PAC）設計的一款高性能多功能通信接口模塊。具體而言，ABB CI535V30 3BSE022162R1 是一款帶以太網供電功能的以太網交換機模塊，專門用于ABB AC 800M控制器的機架式安裝。該模塊不僅為控制器提供了標準的高速以太網連接，其獨特之處在于集成了以太網供電技術，能夠通過標準的以太網線纜（CAT5e及以上）為連接的現場設備（如IP攝像頭、無線接入點、工業電話、部分I/O設備等）直接提供直流電源和數據通信，從而極大簡化了現場布線。這款 CI535V30 模塊是構建高度集成、高效和簡潔的工業網絡基礎設施的關鍵組件，尤其適用于需要同時進行數據通信和遠程供電的現代自動化應用場景。

產品參數

• 產品型號： CI535V30 (部件號：3BSE022162R1)

• 品牌： ABB

• 所屬系統： AC 800M 可編程自動化控制器

• 模塊類型： 集成PoE的工業以太網交換機模塊

• 網絡標準： 符合IEEE 802.3、802.3u、802.3af/at標準。

• 以太網端口：

  • 上行端口：通常為1或2個10/100/1000Base-TX（千兆）電口，用于連接工廠骨干網絡或上級交換機。

  • 下行PoE端口：通常為多個（例如4個或8個）10/100Base-TX電口，支持PoE供電。

• PoE功能：

  • 供電標準： 支持IEEE 802.3af (PoE， 最高15.4W/端口) 和 802.3at (PoE+， 最高30W/端口)。

  • 供電管理： 支持自動檢測受電設備、分級、過載保護及遠程供電管理。

• 總供電預算： 模塊有一個最大總輸出功率限制（例如120W），需規劃所連PoE設備的總功耗。

• 交換功能： 二層非網管型或基本網管型交換機，支持自動協商、自動極性校正。

• 安裝方式： 插裝在AC 800M機架的通信模塊插槽中，通過背板與控制器CPU通信。

• 工作電壓： 由AC 800M機架背板提供+24VDC邏輯電源，并通過內部轉換產生PoE所需電壓。

• 診斷與指示： 每個端口具備Link/Activity和PoE狀態LED指示燈。運行狀態可通過ABB控制軟件監控。

• 工作溫度： 工業級寬溫設計，通常為0°C至60°C。

優勢與特點

1. 創新性的PoE集成設計： ABB CI535V30 3BSE022162R1 將工業以太網交換機和PoE供電功能直接集成到控制器機架中，消除了對外部獨立PoE交換機的需求，節省了控制柜空間、電源插座和布線，顯著降低了系統復雜性和總體擁有成本。

2. 簡化布線，提升可靠性： 通過一根標準的以太網線纜同時完成數據通信和設備供電，極大減少了現場電纜的數量和種類，降低了接線錯誤率，并使設備部署位置更加靈活，提高了系統的整潔性和可靠性。

3. 與AC 800M系統的無縫融合： 作為原廠模塊，ABB CI535V30 3BSE022162R1 在機械、電氣和通信上與AC 800M控制器完美兼容。它可以像其他I/O或通信模塊一樣，在ABB的工程軟件Control Builder M中進行統一管理和診斷，實現了網絡設備的“可編程”化。

4. 強大的供電管理與保護： 模塊具備完善的PoE管理功能，能自動識別并保護非PoE設備，防止誤供電損壞。其過載、短路保護機制確保了供電安全，并可通過軟件監控每個端口的供電狀態和功耗。

5. 工業級堅固設計： 專為苛刻的工業環境設計，具有高抗電磁干擾能力、寬工作溫度范圍和堅固的構造，確保在網絡關鍵節點上的穩定運行。

應用領域與案例

ABB CI535V30 V30 模塊特別適用于需要集中監控和遠程供電的工業物聯網應用。

• 應用領域：

  • 智能工廠與柔性制造單元

  • 水處理與污水處理廠的安防與過程監控

  • 物流倉儲中心的無線覆蓋與識別系統

  • 食品飲料行業的潔凈區監控

  • 變電站/配電室的視頻與環境監測

• 應用案例：
  在一個現代化的汽車裝配車間，為了監控關鍵工位的裝配質量和安全，需要在多個立柱上安裝高清IP攝像頭。傳統方案需要為每個攝像頭單獨敷設電源線和網絡線?，F(xiàn)在，在車間的AC 800M控制站機柜中安裝一塊 ABB CI535V30 模塊。通過其下行PoE端口，直接用單根工業以太網線連接各個攝像頭。網絡數據通過模塊的上行千兆端口接入工廠骨干網，而攝像頭所需的電力則由CI535V30模塊通過網線提供。這樣，工程師在控制室不僅能通過視頻管理系統查看畫面，還能在Control Builder M中監控該3BSE022162R1模塊的運行狀態和每個攝像頭的聯網、供電情況，實現了動力與控制的高度集成。

與競品對比

• vs. 標準工業以太網模塊： 標準模塊僅提供通信功能。CI535V30 的核心優勢在于其創新的PoE集成，提供了額外的價值維度，解決了現場設備供電的痛點，是功能更全面的解決方案。

• vs. 外置獨立PoE交換機： 外置交換機需要額外的機柜空間、獨立電源和上聯網線，并難以與控制系統進行深度狀態集成。CI535V30 作為內置模塊，在集成度、管理便捷性和空間節省方面優勢明顯。

• vs. 其他品牌控制器通信模塊： 目前將PoE交換機直接集成到高端控制器機架中的設計較為領先。CI535V30 體現了ABB在推動工業物聯網基礎設施融合方面的前瞻性，對于新建或改造的智能化項目具有獨特吸引力。

選型建議與注意事項

1. 確認系統與功率需求： 首先確保AC 800M機架有兼容插槽。關鍵步驟是計算所有計劃連接的PoE設備的最大功耗總和，確保其不超過 CI535V30 模塊的總供電預算。同時，確認每個端口的功率（af或at）滿足對應設備需求。

2. 網絡規劃： 明確上行端口的連接目標（工廠網絡交換機），并規劃好下行端口的VLAN劃分（若支持）和IP地址分配。雖然模塊可能為非網管型，但上層網絡規劃仍需清晰。

3. 線纜與布線要求： PoE供電對線纜質量有要求，必須使用CAT5e或更高類別的雙絞線，且線路長度需符合標準（通常100米內），以確保電力傳輸效率和通信質量。

4. 散熱考慮： PoE供電會產生熱量，需確?？刂乒駜?nèi)有良好的通風散熱條件，避免模塊因過熱而降額運行或故障。

5. 軟件配置與診斷： 利用Control Builder M軟件對模塊進行正確組態。雖然基本交換功能即插即用，但可能需要對PoE功能進行使能/禁用設置，并利用軟件監控端口狀態和功耗，這對于預防性維護至關重要。
