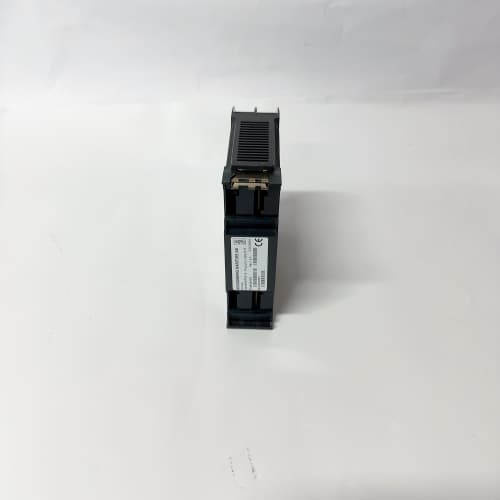

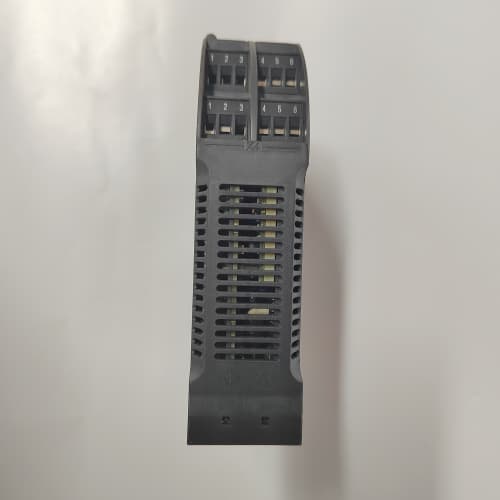

產品概述

ABB RMIO-12C 是ABB公司為其新一代AC500系列可編程邏輯控制器設計的一款重要遠程I/O模塊。該模塊屬于AC500 PLC系統的一部分，專門用于實現靈活、可靠的分布式控制架構。具體而言，ABB RMIO-12C 是一款遠程I/O通信接口模塊，作為連接PLC主站與分布在現場各處的I/O從站節點的關鍵樞紐。它使得用戶可以將I/O點就近安裝在設備旁，通過現場總線（如PROFIBUS DP、Modbus RTU等，具體取決于模塊版本）與中央控制器進行高效數據交換。這款 RMIO-12C 模塊通過減少?gòu)默F(xiàn)場到控制柜的長距離布線，顯著提升了系統的靈活性、可擴展性和抗干擾能力。

產品參數

• 產品型號： RMIO-12C

• 品牌： ABB

• 所屬系統： AC500 PLC 系列

• 模塊類型： 遠程I/O主站/接口模塊

• 主要功能： 作為遠程I/O系統的主站，管理下游的I/O從站節點。

• 支持的現場總線協議： 版本多樣，常見的包括：

  • RMIO-12C PROFIBUS DP: 作為PROFIBUS DP主站模塊。

  • RMIO-12C Modbus: 作為Modbus RTU主站模塊。

  • 具體協議由模塊后綴或訂貨號決定。

• 通信端口： 通常提供1個或2個用于連接現場總線的物理接口（如RS-485）。

• I/O從站管理能力： 可連接和管理多個（具體數量受協議和配置限制）遠程I/O從站，如ABB的RDI/O模塊或其他支持相同協議的第三方從站。

• 數據交換性能： 提供快速、確定性的I/O數據周期性交換，確?？刂频膶?shí)時性。

• 配置方式： 通過ABB的自動化軟件套件（如Automation Builder）進行硬件組態、網絡參數設置和從站映射。

• 診斷功能： 模塊具備狀態指示燈，用于顯示電源、通信狀態、網絡活動及故障。詳細的診斷信息可通過軟件讀取。

• 安裝方式： 模塊化設計，可安裝在AC500 PLC的機架上。

• 電源要求： 通過PLC背板或外部電源供電（取決于具體型號）。

優勢與特點

1. 實現高效的分布式控制： ABB RMIO-12C 的核心價值在于支持構建分布式I/O網絡。通過將I/O點分散到設備附近，大幅減少了信號電纜的數量、長度和成本，同時簡化了控制柜內的布線復雜度。

2. 強大的現場總線集成能力： 無論是融入主流的PROFIBUS DP網絡，還是連接簡單的Modbus RTU設備，RMIO-12C 都提供了標準化的工業通信解決方案，便于與多種設備及上一級控制系統集成。

3. 與AC500系統的無縫兼容： 作為ABB AC500 PLC家族的官方組件，ABB RMIO-12C 在硬件接口和軟件配置上與AC500 CPU及其他模塊完全兼容。用戶可以在統一的工程平臺（Automation Builder）中完成從控制器到遠程I/O的完整配置，確保了系統的一致性和易維護性。

4. 靈活的擴展性與模塊化設計： 用戶可以根據生產線的布局，靈活增加遠程I/O節點，輕松擴展系統規模。模塊化設計使得增加或更換通信模塊變得簡便。

5. 可靠的工業級通信： 設計用于嚴苛的工業環境，具有良好的抗電磁干擾能力，確保現場總線通信的穩定可靠，是構建穩健自動化網絡的基礎。

應用領域與案例

ABB RMIO-12C 模塊適用于需要分布式I/O控制的中大型自動化項目。

• 應用領域：

  • 汽車制造生產線（焊接、涂裝、總裝）

  • 物料輸送與倉儲物流系統

  • 水處理與污水處理廠

  • 食品飲料加工與包裝線

  • 大型機械設備（如注塑機、壓機）的分布式控制

• 應用案例：
  在一個汽車焊裝車間的白車身輸送線上，工件托盤需要在多個工位間精準定位。每個工位都配有光電傳感器、定位氣缸和讀寫頭。如果將所有信號線拉回中央控制柜，布線將極其復雜。解決方案是：在中央控制柜使用AC500 PLC作為主站，并安裝一塊 ABB RMIO-12C PROFIBUS DP 主站模塊。在每個工位附近安裝一個PROFIBUS DP遠程I/O從站箱，收集該工位所有傳感器的信號并控制氣缸。所有從站通過一根PROFIBUS DP總線電纜串聯，最終連接到中央的 RMIO-12C 模塊。這樣，PLC通過RMIO-12C即可實時獲取所有工位狀態并發出控制指令，實現了簡潔、高效且可靠的分布式控制。

與競品對比

• vs. 純本地I/O擴展： 本地I/O擴展距離有限，布線集中且冗長。RMIO-12C 支持的遠程I/O方案在長距離、分散布局的應用中具有明顯的成本和靈活性優勢。

• vs. 其他品牌的遠程I/O主站模塊（如西門子ET 200SP的接口模塊，羅克韋爾的1734-AENTR適配器）： 各品牌生態封閉，模塊不通用。ABB RMIO-12C 的優勢在于其為AC500 PLC用戶提供的原裝、深度集成方案，在配置便利性和系統兼容性上更優。

• vs. 無線I/O方案： 無線方案適用于難以布線的場合，但在實時性、確定性和抗干擾方面通常不及有線現場總線。RMIO-12C 代表的有線方案在大多數工業場景中仍是更可靠、主流的選擇。

選型建議與注意事項

1. 明確通信協議需求： 根據現場已有設備或工廠網絡標準，選擇正確協議版本的 RMIO-12C 模塊（如PROFIBUS DP或Modbus）。

2. 規劃網絡拓?fù)渑c從站數量： 設計現場總線網絡結構（線性、樹形等），計算所需的從站數量、通信數據量，并確?？偩€上從站地址唯一且不沖突?？偩€長度需符合所選協議規范。

3. 配置與地址設置： 在Automation Builder中正確配置RMIO-12C模塊和每個遠程I/O從站的參數（如站地址、I/O映射）。PROFIBUS DP網絡還需配置GSD文件。

4. 總線電纜與終端電阻： 必須使用符合標準的屏蔽雙絞線作為總線電纜。在總線的兩個末端必須正確連接終端電阻，以確保信號完整性，避免通信干擾。

5. 診斷與維護： 利用模塊狀態燈和軟件診斷工具，定期檢查網絡通信狀態。在增加或移除從站時，必須離線修改配置并重新下載。確?？偩€的屏蔽層可靠接地。
