產品概述

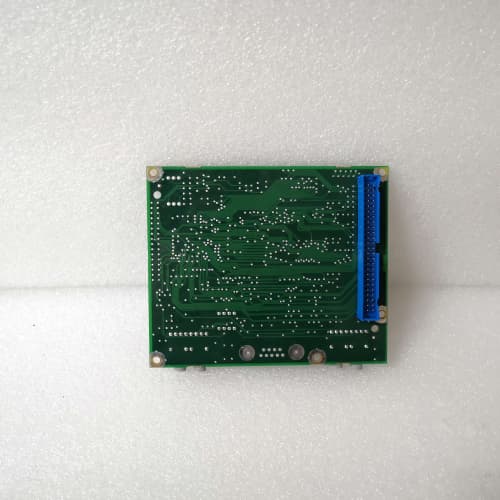

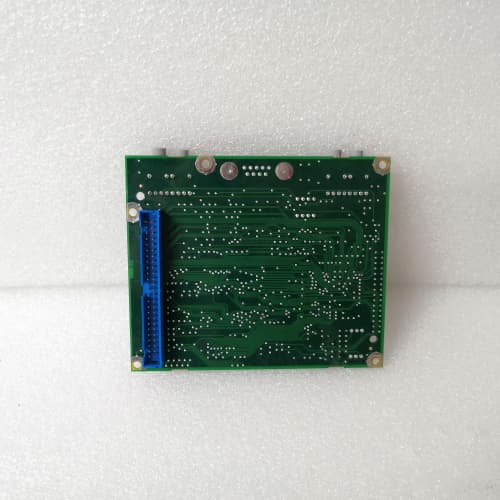

ABB 3ASC25H204 是ABB公司為其 AC500系列 可編程邏輯控制器（PLC）設計的一款關鍵通信與接口模塊。該模塊屬于AC500系統 PM5xx 系列I/O系統的一部分，專門用于實現高性能的現場總線通信。具體而言，ABB 3ASC25H204 是一款 PROFIBUS DP主站接口模塊。它作為AC500 PLC與分布式PROFIBUS DP從站網絡之間的核心通信網關，使控制器能夠高效、可靠地管理和交換數據，從而構建靈活、擴展性強的分布式自動化系統。這款3ASC25H204模塊是AC500系列接入主流工業現場總線網絡、實現設備級集成的標準解決方案。

產品參數

• 產品型號： 3ASC25H204

• 品牌： ABB

• 所屬系統： AC500 PLC 系列 / PM5xx 可編程I/O系統

• 模塊類型： PROFIBUS DP 主站接口模塊

• 通信協議： PROFIBUS DP V0/V1，符合 EN 50170 標準。

• 物理接口： 提供1個隔離的RS-485接口，用于連接PROFIBUS DP網絡。

• 傳輸速率： 自適應或可配置，支持9.6 Kbps 至 12 Mbps 的標準PROFIBUS DP速率。

• 主站功能： 作為DP主站（1類），能主動輪詢和管理總線上的DP從站設備。

• 最大從站數： 可連接多達125個DP從站（實際數量受總線配置和性能限制）。

• 數據交換能力： 支持周期性數據交換和非周期性服務（如讀取診斷、參數化）。

• 診斷功能：

  • 模塊狀態LED指示燈。

  • 支持通過PROFIBUS DP協議獲取詳細的從站診斷信息。

  • 可通過ABB工程軟件進行網絡監控和故障診斷。

• 配置方式： 使用ABB Automation Builder工程軟件進行硬件組態、從站GSD文件導入、I/O數據映射等。

• 安裝方式： 模塊化設計，安裝在PM5xx I/O系統的底板或機架上。

• 電源要求： 通過PM5xx系統背板供電。

優勢與特點

1. 高效的分布式I/O集成： ABB 3ASC25H204 作為PROFIBUS DP主站，使AC500 PLC能夠輕松連接分布在工廠各處的遠程I/O、驅動裝置、傳感器等從站設備，實現集中控制、分散布線的現代化架構，大幅節省布線成本和維護工作量。

2. 與AC500生態系統的無縫兼容： 作為ABB原裝模塊，ABB 3ASC25H204 與AC500 PLC硬件和Automation Builder軟件平臺深度集成。配置、編程和診斷在同一環境中完成，保證了項目的工程效率、系統穩定性和長期可維護性。

3. 強大的網絡管理與診斷： 該模塊不僅提供通信功能，還具備完善的網絡管理能力。工程師可以方便地監控總線狀態、診斷從站故障，并利用PROFIBUS DP的非周期通信服務對智能從站進行參數設置，提升了系統的智能化管理水平。

4. 高可靠性與工業級設計： 設計符合嚴格的工業環境要求，具備良好的抗干擾和電氣隔離性能，確保在復雜的工業現場中通信穩定可靠。

5. 靈活的擴展能力： 通過PROFIBUS DP網絡，可以輕松擴展系統的I/O點數，并集成支持DP協議的第三方設備，為系統升級和改造提供了極大的靈活性。

應用領域與案例

ABB 3ASC25H204 模塊廣泛應用于采用AC500 PLC并需要集成PROFIBUS DP網絡的工業自動化項目。

• 應用領域：

  • 汽車制造生產線（焊裝、涂裝、總裝）

  • 物料輸送與包裝系統

  • 水處理與污水處理廠

  • 食品飲料加工與包裝機械

  • 工廠基礎設施（能源管理、空調系統）

• 應用案例：
  在一個汽車裝配車間的輸送線控制系統中，中央控制器采用ABB AC500 PLC。為了控制分布在長達數百米輸送線上的多個電機驅動站和傳感器站，系統配置了 ABB 3ASC25H204 PROFIBUS DP主站模塊。該模塊通過一條PROFIBUS DP總線，連接了沿線的多個遠程I/O從站（用于采集光電開關、急停按鈕信號）和變頻器從站（用于控制輸送帶電機）。3ASC25H204 模塊周期性地與所有從站交換數據，將現場狀態實時上傳給PLC，并將PLC的速度指令下發至各變頻器，實現了高效、可靠的分布式同步控制。

與競品對比

• vs. 純本地I/O擴展： 本地I/O受限于距離和布線成本。3ASC25H204 支持的PROFIBUS DP網絡是實現長距離、高密度分布式I/O的經濟高效方案。

• vs. 其他現場總線主站模塊（如Modbus RTU）： PROFIBUS DP具有更高的通信速率、確定性和更豐富的設備行規，更適合于對實時性要求高、設備種類復雜的自動化系統。3ASC25H204 是AC500平臺接入這一主流網絡的標準化選擇。

• vs. 第三方PROFIBUS DP主站網關： 第三方網關雖然可能連接不同品牌的PLC，但通常缺乏與ABB控制系統在工程軟件、診斷和性能優化上的深度集成。原裝 3ASC25H204 模塊能提供更優的整體系統性能和更便捷的維護體驗。

選型建議與注意事項

1. 確認系統兼容性： 確保 3ASC25H204 模塊與所使用的AC500 CPU型號、PM5xx底板型號及Automation Builder軟件版本完全兼容。

2. 網絡規劃與組態： 設計PROFIBUS DP網絡拓?fù)?，?guī)劃從站地址（確保唯一性），計算總線的通信負載和所需波特率。在Automation Builder中正確導入所有從站的GSD文件并進行硬件組態。

3. 總線安裝規范：

   • 必須使用符合PROFIBUS標準的屏蔽雙絞線（類型A）。

   • 網絡的首端和末端必須連接有源的終端電阻。

   • 確保屏蔽層在控制柜端單點接地。

4. 診斷與維護： 充分利用模塊指示燈和軟件中的診斷視圖來監控網絡健康狀態。在增加或更換從站時，必須離線修改硬件配置并重新下載至控制器。

5. 備件策略： 對于關鍵生產線，建議將 3ASC25H204 模塊作為關鍵備件儲備。更換模塊后，可能需要重新下載硬件配置。注意記錄原模塊的固件版本和配置參數。
