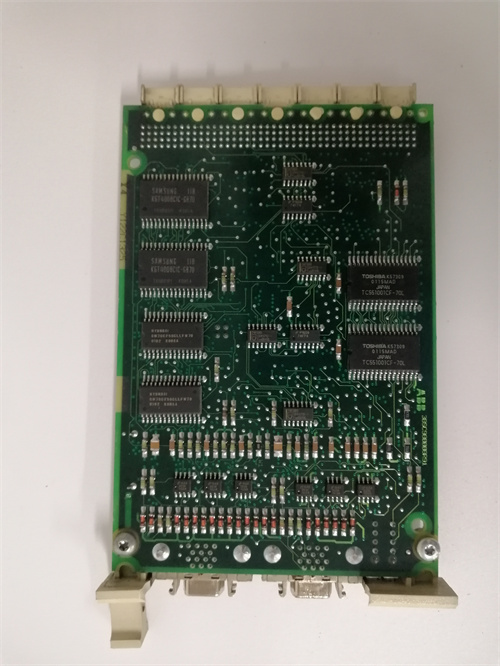

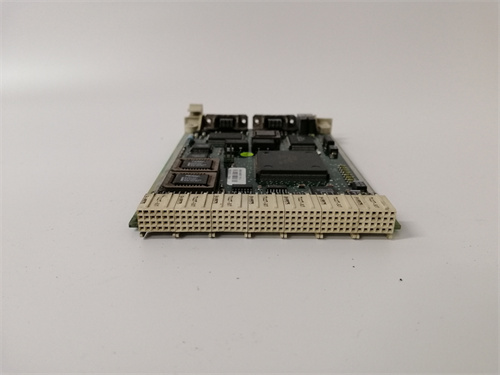

產品概述

ABB CI522A 3BSE018283R1 是ABB公司為其 Advant MOD 300 或后來的Symphony Harmony系列 分散控制系統（DCS）設計的一款關鍵通信接口模塊。該模塊在系統中扮演著現場總線網關的角色，是連接控制器（如AC 410或AC 450）與下層S800 I/O 子系統 的核心橋梁。具體而言，ABB CI522A 負責將來自上層控制網絡的指令與數據，翻譯并傳輸至連接在Profibus DP現場總線上的S800遠程I/O站，同時將I/O站的采集數據和狀態回傳。對于采用ABB傳統或升級版DCS架構的電力、水處理、造紙等流程工業，選用ABB CI522A 3BSE018283R1（產品鏈接：https://www.example.com/abb-ci522a-3bse018283r1）意味著打通了控制大腦（控制器）與神經末梢（現場I/O）之間的關鍵數據通道，是實現系統分布式擴展與高效數據交換的基石。

產品參數

• 產品系列：ABB Advant/Symphony Harmony 系統通信模塊。

• 模塊型號：CI522A，其中“CI”代表通信接口，“A”通常表示版本或變型。完整訂貨號為3BSE018283R1。

• 上層接口：通過模塊所在機架的背板總線（如Advant Module Bus）與AC 410/450等主控制器連接。

• 下層網絡：提供Profibus DP現場總線接口，作為Profibus DP主站（Master Class 1）。

• 通信性能：

  • 支持標準的Profibus DP協議。

  • 可連接和管理多個S800 I/O站（從站），具體最大站數取決于配置和總線長度。

  • 支持對從站的循環數據交換和非循環診斷/參數化服務。

• 配置方式：需要通過ABB專用的工程軟件（如Composer或早期工具）進行硬件組態和Profibus網絡參數設置。

• 電氣與物理：模塊采用標準Advant機架安裝，Profibus DP接口通常為9針D-Sub連接器，支持冗余總線配置（需使用兩個模塊）。

• 狀態指示：配備LED指示燈，用于顯示模塊運行狀態、總線活動及故障信息。

優勢與特點

1. 專有系統與開放總線的可靠橋梁：ABB CI522A 3BSE018283R1 的核心價值在于它將ABB封閉、可靠的Advant/Symphony控制網絡與開放、通用的Profibus DP現場總線無縫連接。這種設計既保留了DCS在控制層的高性能和穩定性，又利用了Profibus在設備層布線簡便、成本低廉的優勢，實現了系統架構的最優化。

2. 增強的系統擴展性與靈活性：通過ABB CI522A 模塊，用戶可以將大量的S800 I/O模塊部署在遠離中央控制柜的現場，只需一根Profibus DP電纜連接，極大簡化了布線工程，降低了成本，并使得系統布局更加靈活，易于適應工廠改造和擴展。

3. 穩定的主站性能與診斷能力：作為Profibus DP主站，該模塊能夠穩定、高效地管理其網絡上的所有從站設備。它提供詳細的網絡和從站診斷信息，并能將這些信息上傳至控制器的報警系統，幫助工程師快速定位現場總線或I/O設備故障，減少系統停機時間。

4. 面向長期運行的工業級設計：秉承ABB工業產品的一貫品質，CI522A 模塊設計堅固，能夠在典型的工業電氣環境中長期穩定運行。其作為原廠備件，確保了與現有Advant/Symphony系統在電氣、機械和軟件層面的完全兼容性。

應用領域與案例

ABB CI522A 3BSE018283R1 主要用于已部署ABB Advant或Symphony Harmony系統的流程工廠現代化改造或擴展。

• 案例一：火力發電廠輔機控制系統（BOP）升級
  某電廠的除灰、除渣、化水等輔機控制系統采用老式布線，維護困難。在進行DCS升級時，保留了原有的AC 450控制器，但通過新增ABB CI522A 模塊，將現場控制改為基于Profibus DP的分布式S800 I/O站。各個輔機車間就地設立I/O柜，通過一根總線電纜連接回主控室。CI522A 模塊可靠地充當了數據樞紐，既保護了原有控制器投資，又實現了布線的現代化和成本的節約。

• 案例二：大型水廠凈水工藝分布式控制
  在覆蓋范圍廣的自來水廠，沉淀池、濾池和加藥間分散在不同區域。采用Symphony系統結合ABB CI522A 模塊，在每個工藝區域設置S800 I/O從站，采集水位、濁度、閥門狀態等信號，并控制泵與閥門。CI522A 模塊在主控室機柜中，通過Profibus DP網絡高效輪詢所有遠程站，實現了廣域范圍內的集中監控和分散控制，提高了響應速度和管理效率。

與競品對比

與直接集成Profibus DP接口的現代控制器（如西門子S7-400系列自帶DP口）或通用的第三方Profibus DP主站網關相比，ABB CI522A 3BSE018283R1 的核心優勢在于其與ABB特定DCS生態（Advant/Symphony）的原生深度集成。對于該系統的用戶，它是“官方指定”且經過充分驗證的連接方案，能確?？刂葡到y(tǒng)軟件對遠程I/O的訪問如同本地I/O一樣透明和高效。通用網關可能存在配置復雜、診斷信息不全或與DCS軟件集成度不高等問題。然而，如果整個控制架構正在向更現代化的平臺（如ABB的System 800xA）遷移，那么新的集成方案可能是更長期的考慮。但對于維護和擴展現有系統，ABB CI522A 3BSE018283R1（產品鏈接：https://www.example.com/abb-ci522a-3bse018283r1）是保證系統一致性、穩定性和可支持性的首選。

選型建議與注意事項

1. 選型建議：

   • 嚴格的系統兼容性確認：這是最重要的步驟。必須確認您的DCS是ABB Advant MOD 300或Symphony Harmony系統，并且主機架型號和控制器（如AC410/450）支持CI522A 模塊。完整型號3BSE018283R1 是采購的唯一準確依據。

   • 規劃Profibus DP網絡：設計Profibus DP網絡拓?fù)?，確定從站（S800 I/O站）數量、分布距離，計算總線負載，并確保選擇正確的通信速率（如1.5 Mbps）。總線的兩個末端必須安裝終端電阻。

   • 軟件工具準備：確保擁有并熟悉配置此模塊所需的ABB工程軟件（如Composer）及其正確的版本，以進行硬件組態和Profibus參數設置。

   • 考慮冗余：對于高可用性要求的應用，應考慮配置冗余的Profibus DP網絡和一對ABB CI522A 模塊。

2. 注意事項：

   • 專業配置與調試：模塊的安裝和網絡配置需要由熟悉ABB DCS和Profibus技術的工程師完成。錯誤的網絡參數（如站地址、診斷地址）將導致通信失敗。

   • 總線電纜與接地規范：必須使用符合Profibus標準的屏蔽雙絞線電纜（類型A）。屏蔽層必須在控制柜端單點良好接地，以防止電磁干擾影響通信穩定性。

   • 固件與版本匹配：在更換模塊時，需注意新模塊的固件版本可能與原系統存在兼容性問題。最好在采購前咨詢ABB技術支持，或確保新模塊的固件可被現有工程軟件版本支持。

   • 上電與測試順序：系統上電時，應確?？刂破骱?span style="font-weight: 600;">ABB CI522A 模塊先于現場Profibus從站上電。在調試時，應逐站添加到網絡中并測試，避免所有從站同時接入導致的問題難以排查。完成配置后，必須進行全面的I/O點對點測試，驗證數據通信的正確性。
