產品概述

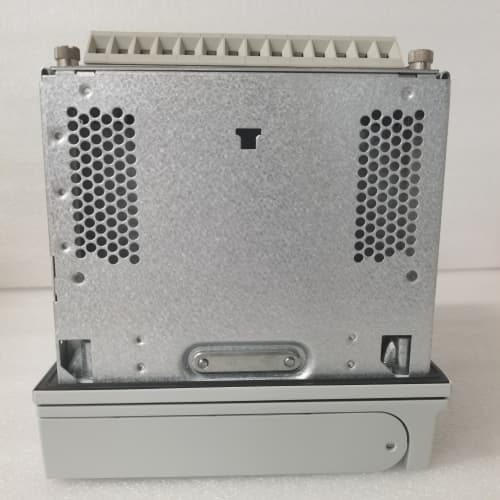

ABB REB670 1MRK002820-AC 是ABB公司 Relion? 670系列 中的一款 母線差動保護裝置。它是專門設計用于電力傳輸和配電系統中，對變電站或發電廠的高壓母線進行快速、選擇性保護的關鍵智能電子設備（IED）。雖然它不屬于PLC范疇，但在現代工業與能源基礎設施的自動化系統中，它作為保障電力供應連續性和穩定性的“安全衛士”，通過標準通信協議（如IEC 61850、Modbus）與上層的SCADA或能源管理系統緊密集成，構成了廣域監控與自動化控制的重要組成部分。簡單來說，當母線發生短路等致命故障時，ABB REB670 能夠在數毫秒內精準定位并隔離故障區段，防止事故擴大，確保電網其余部分和連接的工廠負荷安全穩定運行。對于大型工業園區或依賴穩定供電的連續流程工業（如石化、數據中心），其供電母線的可靠性至關重要，而 1MRK002820-AC 正是為此類關鍵母線提供核心保護的旗艦產品。

產品參數

• 產品型號：REB670 (1MRK002820-AC為完整訂貨號，其中可能包含特定配置和附件信息)。

• 品牌與系列：ABB， Relion? 670系列保護裝置。

• 設備類型：數字式母線差動保護IED。

• 保護功能：

  • 主保護：高阻抗差動保護或低阻抗差動保護（取決于型號變體），是快速切除母線區內故障的核心原理。

  • 后備保護：通常集成斷路器失靈保護、充電保護等。

• 輸入/輸出：

  • 模擬量輸入：接收來自多個電流互感器（CT）和電壓互感器（VT）的二次側電流、電壓信號。

  • 數字量輸入：接收斷路器、隔離開關位置等狀態信號。

  • 繼電器輸出：提供多路跳閘和信號輸出觸點，用于跳開連接在故障母線上的所有斷路器。

• 通信協議：全面支持IEC 61850（站控層和過程層）、IEC 60870-5-103/104、Modbus RTU/TCP、DNP3.0等，實現無縫系統集成。

• 人機界面：大尺寸圖形液晶顯示屏（HMI），支持本地操作和狀態查看。

• 認證與標準：符合IEC 60255、IEEE C37.90等相關國際標準。

優勢與特點

1. 極高的安全性與可靠性：ABB REB670 1MRK002820-AC 采用經過驗證的差動保護算法和多重化硬件設計，具有極高的安全性（不誤動）和可靠性（不拒動）。其設計能夠抵御CT飽和、斷線等異常工況的干擾，確保只在真實母線故障時動作。

2. 卓越的選擇性與速動性：作為差動保護，其保護范圍界定清晰（僅為母線本身），能夠瞬時、有選擇性地僅跳開故障母線所連的所有斷路器，而保持健全母線繼續運行，最大程度地縮小停電范圍，是維持電網穩定性的第一道防線。

3. 強大的通信與互操作性：原生支持IEC 61850 Ed.2及以上標準，包括GOOSE（用于快速跳閘命令和狀態交換）和SV（采樣值傳輸），支持面向未來的數字化變電站（智能變電站）架構。這使得 REB670 不僅能獨立工作，更能作為智能節點融入全站自動化系統。

4. 全面的自監視與診斷：裝置持續對自身硬件、軟件、電源及外部回路（如CT回路）進行在線監測，任何異常都會產生告警，便于實現預測性維護，極大提升了系統可用性。

5. 靈活的工程與配置：使用ABB成熟的PCM600工程工具進行配置、測試和文檔管理，圖形化邏輯編輯器支持用戶根據特定變電站主接線圖靈活定制保護邏輯和聯鎖。

應用領域與案例

ABB REB670 1MRK002820-AC 專用于高壓、超高壓電力系統的關鍵節點。

• 輸變電系統：220kV、500kV及以上電壓等級的樞紐變電站、開關站的單母線、雙母線、雙母線分段及3/2斷路器接線的母線保護。

  • 案例：在某大型鋼鐵企業自備的220kV總降壓變電站中，為保障全廠生產的極端供電可靠性，其雙重化配置的母差保護就采用了 ABB REB670 裝置。當一段母線因外部原因發生短路時，REB670 在15毫秒內準確判斷為區內故障，瞬時發出跳閘命令，將該段母線上所有進線和出線斷路器跳開，而另一段母線及其所帶的煉鋼、軋鋼等重要負荷完全不受影響，避免了全廠停電的災難性后果。

• 發電廠：發電廠升壓站母線、廠用高壓母線保護。

• 重要工業用戶：大型石化園區、數據中心、軌道交通的主供配電網母線保護。

與競品對比

與西門子（SIPROTEC）、GE（UR）、南瑞繼保、許繼電氣等品牌的同類母線保護裝置相比，ABB REB670 1MRK002820-AC 的核心競爭力在于：

• Relion? 平臺優勢：作為ABB Relion?家族成員，共享統一的技術平臺、工程工具和通信架構，對于已采用ABB保護方案的電網或用戶，在系統集成、人員培訓和備件儲備上具有顯著優勢。

• 在IEC 61850應用的領先性：ABB在IEC 61850標準的實踐和應用深度上一直處于行業前沿，REB670 對該標準的支持非常成熟和全面，尤其適合新建的數字化智能變電站。

• 算法穩健性與工程經驗：其差動保護算法經過全球大量復雜電網工況的長期考驗，在抗CT飽和和穿越性故障方面表現優異，可靠性口碑卓著。

• 全生命周期成本：雖然初期投資可能較高，但其極低的誤動/拒動率意味著避免了一次誤跳閘或故障擴大所帶來的經濟損失可能是巨大的，從全生命周期看，總擁有成本具備競爭力。

選型建議與注意事項

1. 專業設計與應用：母線保護是電力系統二次設計的核心，必須由具備資質的電力設計院或?qū)I(yè)保護工程師根據具體的主接線方式、CT配置、系統參數和可靠性要求（如是否需要雙重化配置）進行嚴格選型和整定計算。嚴禁非專業人員自行選型。

2. 精確的訂貨號確認：ABB REB670 1MRK002820-AC 是一個包含特定功能的訂貨號。選型時必須明確所需的CT輸入數量、電源電壓（AC/DC）、通信板卡類型（如光纖以太網、電口）、機箱尺寸等，這些都會體現在完整的訂貨號中。

3. 嚴格的CT選型與回路設計：差動保護的性能極度依賴外部CT的匹配。必須確保各支路CT的變比、精度等級、拐點電壓等參數滿足保護裝置的要求，二次回路設計必須正確。

4. 系統集成與測試：裝置安裝后，必須進行全面的現場調試，包括保護功能測試、CT極性校驗、GOOSE聯鎖測試以及與監控系統的通信聯調，確保整個保護系統動作正確。

5. 采購與服務：必須通過ABB電網事業部（Hitachi Energy旗下）的官方渠道或授權代理商（例如您即將提供的產品頁面）采購，以確保獲得原廠正品、完整的認證報告、專業的技術指導及長期的售后支持。
