產品概述

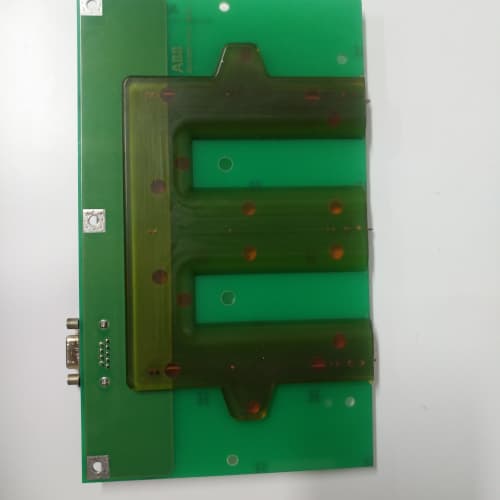

ABB XVC770AE 3BHE006414R0001 是ABB公司為其 ACS 8000 系列中壓變頻器（水冷型）或相關大功率電力電子系統設計的一款關鍵 控制與接口模塊，通常作為 電機控制單元（MCU） 或 系統控制器 的核心板卡。該模塊應用于極高功率（數兆瓦至數十兆瓦）的工業傳動領域，例如大型礦井提升機、船舶電力推進、軋機主傳動以及能源領域的超大功率風機/泵類負載。在結構上，XVC770AE 通常是一個集成了高性能處理器、內存和多種通信接口的智能控制單元，負責執行復雜的電機控制算法（如直接轉矩控制 DTC）、協調多電平功率單元的調制、處理所有I/O信號，并與上級自動化系統進行高速數據交換。對于一套價值數千萬的 ACS 8000 傳動系統而言，ABB XVC770AE 3BHE006414R0001 堪稱其“智慧大腦”，其性能和可靠性直接決定了整個傳動系統的動態響應、能效水平和運行穩定性。

產品參數

• 產品型號：XVC770AE (3BHE006414R0001 為完整訂貨號/物料號)

• 品牌與系統：ABB， 主要關聯于 ACS 8000 系列中壓大功率變頻器（水冷）。

• 模塊類型：主控制板 / 電機控制單元板卡。

• 處理器與性能：搭載高性能的實時數字信號處理器（DSP）和/或微處理器，具備極強的浮點運算能力和快速中斷處理能力，以執行毫秒級甚至微秒級的電機控制閉環計算。

• 內存：配備充足的靜態存儲器（SRAM）和閃存（Flash），用于存儲控制程序、參數和實時數據。

• 通信接口：

  • 系統總線接口：通過高速背板總線（如專用并行總線或PCIe）與系統中的其他控制卡（如I/O卡、通訊主站卡）和功率單元接口卡（PUIC）交換數據。

  • 外部網絡接口：通常通過配套的通訊模塊支持多種現場總線協議，如 PROFIBUS DP、Modbus TCP/IP、以太網等，用于連接上位PLC/DCS。

• 控制功能：直接實現先進的電機控制算法（ABB專利的直接轉矩控制 DTC 或矢量控制），完成速度環、轉矩環的閉環調節，并生成功率單元所需的PWM調制指令。

• 狀態指示與診斷：板上集成了豐富的LED狀態指示燈，用于顯示運行狀態、故障代碼和通訊活動。具備全面的自診斷功能。

• 安裝方式：插入ACS 8000控制系統專用機箱的指定高帶寬插槽中。

優勢與特點

1. 頂級的控制性能與精度：ABB XVC770AE 3BHE006414R0001 的核心優勢在于其強大的硬件平臺承載了ABB最先進的電機控制技術（如DTC）。它能實現對超大功率電機轉矩和速度的極快速、高精度控制，動態響應速度遠超普通變頻器，滿足最苛刻的工藝要求（如軋鋼機的沖擊負載、提升機的精準定位）。

2. 極高的系統集成度與可靠性：該模塊將控制、計算、核心通信等功能高度集成于一塊板卡，減少了系統內部互連的復雜性和故障點。其元器件篩選、電路設計和散熱處理均遵循最高工業標準，確保在嚴苛的電氣和熱環境下長期穩定運行。

3. 強大的可編程性與靈活性：用戶可以通過ABB專用的高級編程工具（如 Drivesize, Drive composer Pro），根據特定應用定制復雜的控制邏輯、保護功能和工藝序列，使其超越標準的變頻器，成為一個高度定制化的專用控制器。

4. 完善的診斷與預測性維護支持：模塊能夠?qū)崟r(shí)監控自身及關聯系統的數千個狀態變量，提供極其詳細的診斷信息和歷史數據記錄。這使工程師能夠深入分析系統行為，預測潛在故障，實現預測性維護，最大限度地減少意外停機。

5. 面向未來的架構：作為ACS 8000系統的核心，其設計考慮了系統的可擴展性和長生命周期。它能夠兼容和協調系統中數量可變的功率單元，并通過標準工業網絡無縫集成到全廠自動化架構中。

應用領域與案例

ABB XVC770AE 3BHE006414R0001 專用于超大功率、高性能要求的重型工業驅動領域。

• 礦業與重型物料搬運：深井礦井提升機（摩擦式或纏繞式）、大型港口岸橋起重機、堆取料機的主起升與行走驅動。

  • 案例：在千米深井的礦井提升機中，主傳動采用 ACS 8000 中壓變頻器，其核心控制板 XVC770AE 負責執行精確的速度和轉矩控制，實現平穩的加速度曲線，并在重載下放時實現完美的能量回饋制動。其快速的動態響應確保了提升容器在井口的精確停車，并保護了機械系統免受沖擊。

• 金屬軋制：熱連軋、冷軋機的主傳動和輥道控制。

• 船舶與海工：豪華游輪、破冰船及海工平臺的電力推進系統（Azipod）的主變頻控制。

• 能源與測試：大型壓縮機、鼓風機驅動，以及電機/變速箱測試臺的負載模擬。

與競品對比

與西門子（SIMOVERT Masterdrives/SINAMICS SM150）、羅克韋爾（PowerFlex 7000）等品牌同類超大功率變頻器的控制器相比，ABB XVC770AE 的突出特點在于：

• 控制算法的獨特性與性能：ABB的 直接轉矩控制（DTC） 技術是其標志性優勢，宣稱在動態轉矩響應速度和控制精度上具有領先性，尤其適合負載劇烈波動的場合。而許多競品采用基于矢量控制的方案。

• 系統架構的緊湊性：ACS 8000 及其 XVC770AE 控制器通常以其高度模塊化和緊湊的水冷設計著稱，在功率密度上具有一定優勢。

• 行業應用的專業深度：在礦井提升、船舶推進等特定高端市場，ABB憑借其多年的技術積累和大量的成功應用案例，建立了強大的聲譽和客戶信任。

• 全生命周期成本與服務：作為頂級產品，其初始投資高昂，但其極低的故障率和ABB全球的專業服務網絡，可為用戶提供從安裝調試到長期維護的全生命周期支持，從長遠看保障了運營的連續性和經濟性。

選型建議與注意事項

1. 嚴格的系統集成設計：XVC770AE 不是獨立產品，必須作為整個 ACS 8000 傳動系統的一部分進行選型。這需要由 ABB 或具備資質的系統集成商根據電機參數、負載特性、電網條件和工藝要求進行完整的傳動系統設計后確定。

2. 專業的技術支持與編程：該模塊的配置、參數化和高級編程極為復雜，必須由經過 ABB ACS 8000 系統嚴格培訓的資深工程師使用專用軟件工具完成。用戶自行操作的風險極高。

3. 苛刻的環境與維護要求：盡管模塊本身可靠，但其所在的控制柜對清潔度、溫度和濕度有嚴格要求。必須定期進行預防性維護，包括檢查風扇濾網、清潔電路板（使用專業工具和方法）及備份所有參數。

4. 備件策略與采購：鑒于其在系統中的核心地位和高昂價值，建議用戶與ABB簽訂長期服務協議，并儲備關鍵備件。采購 ABB XVC770AE 3BHE006414R0001 必須通過ABB官方或授權的大傳動業務渠道（例如您即將提供的產品頁面），以確保獲得正品、正確的固件版本和全面的技術文檔更新。

5. 軟件與固件管理：模塊的軟件和固件需要嚴格管理。升級或更換時，必須確保與系統中所有其他板卡（如I/O卡、PUIC卡）的版本完全兼容，否則可能導致系統無法啟動或運行異常。
