產品概述

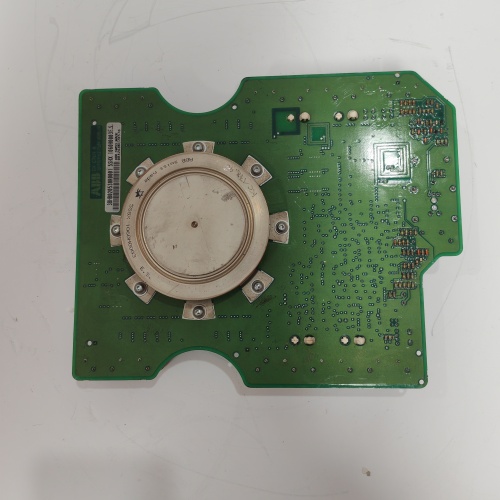

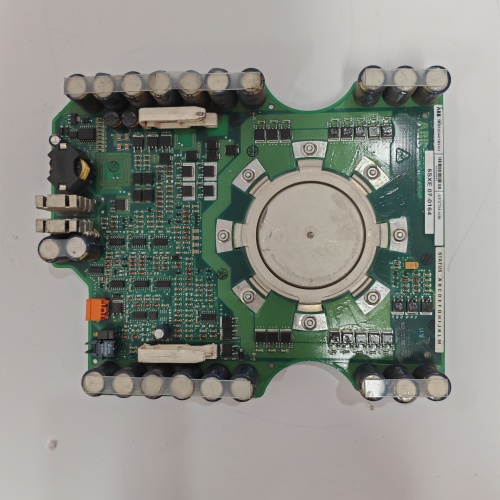

ABB 5SGX10H6004 是ABB公司 5SXE/5SGX系列 中的一款高性能 壓接式高壓大功率半導體模塊，具體為 集成門極換流晶閘管 模塊。該模塊是構成兆瓦級中壓大功率變頻器、高壓直流輸電換流閥、大型電機軟啟動裝置以及靜止無功補償器等重型電力電子裝備的核心開關器件。作為ABB在超大功率電能變換與控制領域的旗艦產品之一，5SGX10H6004 集成了一個高壓、大電流的IGCT芯片及其反并聯續流二極管，并采用獨特的壓接式封裝技術。這種設計使其能夠承受極高的阻斷電壓和通態電流，同時在開關過程中展現出優異的動態性能。在諸如鋼鐵軋機主傳動、礦井提升機、船舶電力推進等對功率密度和可靠性要求極致的場合，正是由 ABB 5SGX10H6004 這類模塊構成的三電平或多電平變流器，實現了對巨大電能的精準、高效和可靠控制。

產品參數

• 產品型號：5SGX10H6004

• 品牌與系列：ABB， 5SXE/5SGX 高壓功率半導體系列。

• 器件類型：非對稱型壓接式集成門極換流晶閘管模塊。

• 電壓與電流等級：

  • 阻斷電壓：通常為數千伏等級（例如4500V, 5500V, 6500V，具體需以數據手冊為準）。

  • 通態電流：通常為數千安培等級（例如4000A, 5000A等），具備強大的過載和浪涌電流承受能力。

• 封裝形式：壓接式封裝。這種無焊線、雙面散熱的結構，通過外部機械壓力實現芯片與電極間的電氣連接，具有熱阻低、抗熱循環疲勞和機械沖擊能力強、可靠性極高的特點。

• 開關特性：作為硬開關器件，具有導通壓降低、開關速度快、開關損耗可控等優點。其門極驅動需要大電流脈沖，必須配合ABB原廠專為其設計的低電感門極驅動單元使用。

• 典型應用拓撲：適用于三電平NPC、ANPC拓撲以及多電平變流器中的基本功率單元。

• 工作結溫：設計允許的最高結溫通常為125°C或更高，以保證在嚴苛工況下的穩定運行。

優勢與特點

1. 頂級的功率密度與可靠性：ABB 5SGX10H6004 的最大優勢在于其壓接式封裝帶來的卓越性能。它消除了傳統功率模塊中引線鍵合的熱疲勞失效模式，雙面散熱結構使其熱阻更低，散熱效率更高。這使其在單位體積內能處理更大的功率，且壽命和可靠性遠超傳統焊接模塊，非常適合要求數十年不間斷運行的關鍵工業應用。

2. 極低的通態損耗：基于晶閘管技術，其在導通狀態下的通態電壓降非常低，這意味著在大電流工作時的導通損耗極小，有助于提高整個變流系統的效率，尤其對于大功率、低頻應用，節能效果顯著。

3. 強大的短路承受能力與堅固性：IGCT器件本身具有天然的短路承受能力，為系統在故障情況下的保護動作提供了寶貴的時間窗口。同時，壓接式結構使其能夠承受更大的機械應力和熱沖擊。

4. 完整的系統解決方案支持：ABB不僅提供 5SGX10H6004 功率模塊，還提供與之完美匹配的門極驅動單元、吸收電路設計方案、散熱器建議以及完整的變流器系統知識。這種垂直整合確保了從器件到系統的性能最優化和長期可靠性。

5. 行業標桿地位與廣泛驗證：在兆瓦級以上的中壓大功率變流器市場，ABB的壓接式IGCT技術是公認的領先解決方案之一。5SGX10H6004 作為其核心產品，在全球眾多重大工程項目（如大型軋機、船舶推進、電網級STATCOM）中擁有卓越的運行記錄，其性能經過了最嚴苛工況的驗證。

應用領域與案例

ABB 5SGX10H6004 專門應用于超大功率、高可靠性要求的電能變換與控制領域。

• 重型工業傳動：大型金屬軋機（熱連軋、冷軋）的主傳動電機驅動、礦山大型球磨機和提升機驅動。

  • 案例：在一套現代化寬厚板熱連軋機的精軋機組主傳動中，采用基于 5SGX10H6004 模塊的三電平中壓變頻器驅動同步電機。該模塊的強大功率處理能力和快速開關特性，確保了軋機在高速軋制、快速加減速和承受巨大沖擊負載時，能提供極其平穩且動態響應迅速的轉矩輸出，從而保證鋼板厚度和板形的精確控制。

• 船舶與海工：破冰船、液化天然氣運輸船及豪華游輪的全電力推進系統（Azipod）中的主推進變頻器。

• 能源與電力系統：大容量靜止同步補償器、抽水蓄能電站的變速恒頻勵磁系統、高壓直流輸電換流閥。

• 測試領域：大型電機或發電機的對拖負載測試平臺。

與競品對比

在超大功率中壓變流器領域，ABB 5SGX10H6004 所代表的壓接式IGCT技術與主要競爭對手（如英飛凌/西門子的高壓IGBT模塊、三菱電機的HV-IGBT模塊）存在顯著的技術路線差異：

• 技術原理與特性差異：IGCT（如 5SGX10H6004）是硬開關、低導通損耗器件，擅長處理極大功率和較低開關頻率的應用；而高壓IGBT是電壓控制型器件，開關頻率可以更高，驅動相對簡單。前者在最高功率等級和極端可靠性要求下占優，后者在功率和頻率的覆蓋范圍上更廣。

• 封裝與可靠性：壓接式封裝是 5SGX10H6004 的核心優勢，其理論熱循環壽命和抗機械沖擊能力通常優于傳統焊接式IGBT模塊，在長期可靠性和功率循環能力上表現更出色。

• 系統復雜性與成本：IGCT方案需要更強大、更復雜的門極驅動電路和精心設計的吸收電路，系統設計的門檻和成本較高。高壓IGBT的驅動和保護相對成熟和標準化。整體系統成本需結合具體功率等級、工況和生命周期綜合評估。

• 市場定位：5SGX10H6004 牢牢占據著超大功率、對可靠性和效率有極致要求的細分市場頂端，是“重器”之選；而高壓IGBT則在主流的大中型功率市場應用更廣泛。

選型建議與注意事項

1. 系統級專業設計：ABB 5SGX10H6004 絕非通用備件，其選型是整個變流器電氣、熱、機械和電磁設計的核心部分。必須由具備深厚電力電子系統設計經驗的工程師，基于完整的系統規格（電網電壓、電機功率、負載特性、散熱條件、拓撲結構）進行。

2. 嚴格遵循官方數據手冊：所有電氣參數、機械尺寸、安裝壓力要求、散熱器表面平整度、擰緊扭矩、門極驅動匹配等，必須百分之百遵循ABB為該型號發布的最新版數據手冊和應用指南。任何偏差都可能導致模塊性能下降、提前失效甚至發生爆炸。

3. 強制匹配原廠門極驅動：必須使用ABB原廠指定型號的低電感門極驅動單元。自行設計或使用不匹配的驅動板是導致 5SGX10H6004 損壞的最常見原因之一。

4. 專業的安裝與工藝：壓接式模塊的安裝對工藝要求極為苛刻。需要使用專用安裝工具和壓力校準設備，確保施加在模塊上的壓力均勻且符合規定值。安裝表面必須高度平整、清潔。此過程應由經過嚴格培訓的專業人員操作。

5. 采購渠道的極端重要性：此類超高價值、高技術門檻的核心功率器件，必須且只能通過ABB官方或授權的電力電子核心分銷渠道（例如您即將提供的產品頁面）進行采購。市場上的仿冒或翻新器件存在巨大的安全隱患和性能風險，絕對不可用于關鍵設備。
