產品概述

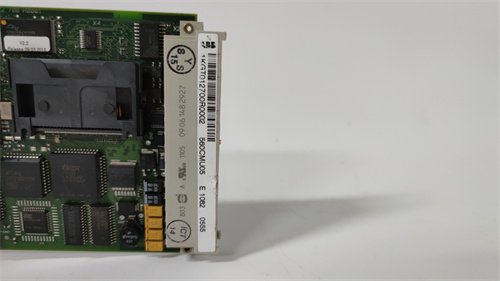

ABB 560CMU05 是ABB公司 Advant OCS (開放式控制系統) 或 MOD 300/MOD 30 系列中的一款關鍵通信與系統管理模塊。該產品是一個 通信與存儲單元 (Communication and Memory Unit)，通常用于較早期的ABB分布式控制系統中，作為過程站（如AC 410控制器）的核心組件，負責處理控制器與上層操作站、工程師站及其他網絡節點之間的數據交換，并提供程序與數據的存儲功能。ABB 560CMU05 在系統中扮演著承上啟下的關鍵角色，確保了控制指令的下發和過程數據的上傳。盡管屬于較早期的產品，但在許多仍在運行的工業裝置中，它仍是維持系統正常運行的重要備件。更多歷史資料和兼容性信息，請?jiān)L問：ABB 560CMU05產品頁面。對于使用ABB傳統控制系統的工廠，了解和維護 560CMU05 模塊是保障生產連續性和進行生命周期管理的重要一環。

產品參數

• 所屬系統： ABB Advant OCS, MOD 300, MOD 30 或類似傳統分布式控制系統（DCS）。

• 模塊類型： 通信與存儲單元 (CMU)。

• 主要功能：

  • 通信處理： 作為過程站（Process Station）的通信樞紐，通過系統總線（如Advant Fieldbus或類似網絡）與操作員站、工程師站及其他過程站交換數據。

  • 數據存儲： 為所在過程站提供用戶程序、組態參數和實時數據的存儲空間。

  • 系統協調： 協助管理過程站的啟動、運行和診斷。

• 硬件接口：

  • 背板接口：通過特定總線與控制器CPU（如AC 410）及其他I/O模塊連接。

  • 網絡接口：可能通過專用通信卡或端口接入上層監控網絡。

• 指示燈與診斷： 模塊面板通常配備多個狀態LED指示燈，用于顯示電源、通信活動、運行狀態和故障信息，是現場維護人員進行快速診斷的重要依據。

• 存儲介質： 可能使用RAM、EPROM或早期類型的閃存作為存儲介質，用于保存固件和應用程序。

• 電源需求： 由系統機架或?qū)Ｓ秒娫茨K供電。

優勢與特點

1. 系統關鍵樞紐的可靠性： ABB 560CMU05 作為傳統ABB DCS中過程站的核心通信與存儲單元，其設計旨在確?？刂葡到y(tǒng)內部數據流的可靠性和完整性。在當時的技術條件下，它為分散的控制單元提供了穩定的數據交換和存儲保障。

2. 專用的系統集成設計： 該模塊與ABB Advant OCS/MOD系統的硬件架構和軟件環境深度集成，確保了控制器、操作界面和工程工具間高效、確定的通信性能，是構成完整控制解決方案不可或缺的一環。

3. 清晰的診斷指示： 通過面板上直觀的LED狀態指示燈，維護人員可以快速判斷模塊的供電、通信鏈路及運行健康狀況，有助于縮小故障排查范圍，在缺乏先進遠程診斷工具的系統中尤為寶貴。

4. 支持長期運行的耐用性： 作為工業級產品，其設計考慮了連續運行的環境要求。盡管技術已非最新，但在許多工廠中，560CMU05 模塊已穩定運行數十年，證明了其出色的耐久性。

5. 傳統系統生命周期維護的關鍵： 對于大量仍在使用ABB傳統系統的流程工業用戶（如化工、造紙、冶金），560CMU05 的可獲得性和可更換性是延長這些關鍵生產裝置生命周期、避免非計劃停機的決定性因素之一。

應用領域與案例

ABB 560CMU05 主要應用于上世紀90年代至21世紀初安裝的、采用ABB Advant或MOD系列DCS的工業過程控制領域。

• 案例一：造紙廠制漿過程控制系統
  在一條使用ABB MOD 300系統控制的制漿生產線上，多個過程站中的 560CMU05 模塊負責協調蒸煮、洗滌、漂白等各工段的控制邏輯與數據，并與中央控制室的操作員站通信。它的穩定運行確保了整個制漿過程的連續性和質量穩定性。

• 案例二：化工廠反應裝置傳統DCS改造維護
  一家仍在使用Advant OCS系統的化工廠，其核心反應器的控制站依賴 560CMU05 模塊。當模塊因壽命原因出現故障時，迅速更換備件是恢復生產最快、成本最低的方案，避免了全系統升級帶來的巨大投資和停產風險。

• 案例三：冶金企業軋機輔助系統控制
  在軋鋼廠的輔助系統（如液壓、潤滑）中，老舊的ABB控制系統可能仍在服役。560CMU05 作為這些本地控制站的核心，保障了輔助設備的可靠運行，從而支持主生產線的穩定生產。

與競品對比

與現代的分布式I/O、嵌入式控制器或通用工業計算機相比，ABB 560CMU05 并非直接競品，因?yàn)樗鼘儆谝粋€(gè)相對封閉的、已成體系的傳統DCS生態。其對比更應聚焦于 在傳統系統內部的原生性 與 使用現代通用設備進行替代 的方案之間。

• 原系統集成優勢： 在原有的Advant/MOD系統中，560CMU05 是經過充分測試和驗證的組件，更換后無需復雜的重新組態或編程即可恢復系統原功能，風險最低。

• 與現代替代方案對比： 使用現代PLC或工控機通過協議轉換來替代整個舊站，可能面臨協議兼容性、實時性、軟件移植和工程實施復雜度高等挑戰，總成本和周期可能遠超直接更換 560CMU05 等原廠備件。

• 生命周期與支持： ABB通常為這類產品提供長期（10年以上）的備件支持。而第三方替代方案的支持和長期穩定性存在不確定性。

選型建議與注意事項

1. 精確的系統型號匹配： 這是最重要的步驟。 必須確認您現有ABB系統的確切型號（如Advant OCS 400/500， MOD 300版本號）和過程站的具體型號。不同系統版本或站類型的CMU模塊可能不兼容。訂貨號 560CMU05 必須與原始模塊完全一致。

2. 備件采購渠道驗證： 鑒于該產品已停產多年，務必通過ABB官方或授權的一級分銷商等可靠渠道采購原裝或認證翻新備件。市場上流通的二手或仿制模塊存在性能不穩定、壽命短的風險，可能危及整個生產系統。

3. 更換操作的專業性： 更換 560CMU05 模塊通常需要系統部分或全部停機，并應由熟悉該傳統系統的專業人員進行。操作前必須完整備份所有組態數據和應用程序。

4. 靜電防護與硬件處理： 模塊包含對靜電敏感的電子元件，操作時必須嚴格遵守ESD防護規范，佩戴防靜電手環，并使用防靜電包裝。

5. 更換后的測試與驗證： 新模塊安裝上電后，必須進行全面的功能測試，包括通信鏈路測試、程序加載驗證以及與實際I/O點的聯動測試，確保系統恢復至原有狀態。

6. 長遠生命周期規劃： 頻繁依賴 560CMU05 這類老舊備件維持運行存在風險。應評估整個控制系統的剩余壽命，并開始規劃向現代化控制系統（如ABB Ability? System 800xA）的遷移策略，以確保生產的長期安全和效率。
