產品描述

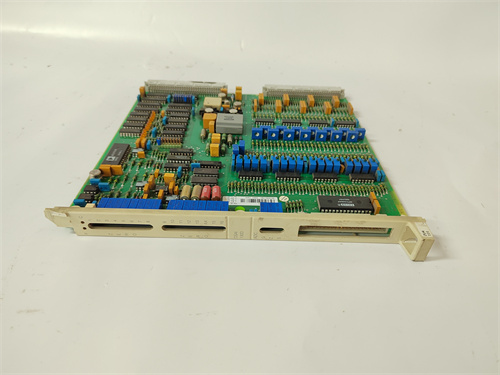

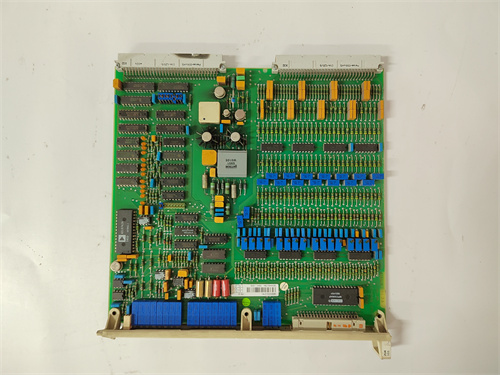

ABB DSAI130D是 ABB Advant OCS/S100 I/O 系列中的 16 通道高精度模擬量輸入模塊，核心用于工業自動化系統中模擬信號采集與轉換，適配 PLC/DCS 對溫度、壓力、流量等過程參數的精準監測需求。ABB DSAI130D采用 12 位差分輸入設計，支持 ±10V 電壓、±10mA 電流信號，配合 4 組可配置濾波時間（截止頻率 10Hz/30Hz/100Hz/300Hz），保障信號采集的穩定性與抗干擾能力。ABB DSAI130D兼容 ABB 及主流品牌 PLC/DCS，通過 Profibus DP、Modbus TCP 等協議無縫集成，適配過程工業復雜系統。ABB DSAI130D采用標準 DIN 導軌安裝，模塊化設計支持熱插拔，維護便捷，可快速部署于電力、冶金、石油化工等場景。ABB DSAI130D具備通道級診斷與故障報警功能，能實時監測信號異常，大幅降低系統維護成本，為工業自動化過程控制提供可靠的數據采集解決方案。
產品參數
- 產品型號：ABB DSAI130D（訂貨號 3BSE003127R1），模擬量輸入模塊（工業自動化信號采集專用）
- 輸入通道：16 通道差分輸入，通道間電氣隔離
- 信號類型：±10V 電壓、±10mA 電流，兼容 4-20mA 標準工業信號
- 分辨率 / 精度：12 位，轉換精度 ±0.03% 滿量程，轉換時間 20ms
- 濾波配置：4 組濾波時間，截止頻率 10Hz/30Hz/100Hz/300Hz，適配不同動態響應需求
- 通信接口：支持 Profibus DP、Modbus TCP，適配主流工業總線
- 供電規格：24VDC（±10%），工業標準供電，功耗低
- 工作環境：溫度 - 20℃至 + 60℃，防護等級 IP20，抗電磁干擾符合 EN50081-2 標準
- 安裝方式：標準 DIN 導軌安裝，尺寸約 261×20×365mm，重量 0.475kg
- 診斷功能：通道級故障診斷、斷線檢測、過流保護，支持報警輸出
優勢與特點
- 高精度穩定采集：ABB DSAI130D的 12 位轉換精度與 ±0.03% 滿量程誤差，配合多檔濾波，確保惡劣工況下信號采集的準確性與一致性，適配過程工業高精度控制需求。
- 靈活兼容與集成：支持多協議與主流 PLC/DCS 互聯，無需第三方轉換模塊，模塊化設計支持熱插拔，大幅簡化系統集成與擴容流程。
- 智能診斷與維護：通道級診斷可實時定位斷線、過流等故障，報警信息快速上傳，減少故障排查時間，降低運維成本。
- 惡劣環境適配：-20℃至 + 60℃寬溫工作范圍與 IP20 防護，抗電磁干擾能力強，保障高溫、多塵、強干擾場景下長期穩定運行。
- 低成本高效益：高集成度節省控制柜空間，熱插拔與標準化安裝降低部署成本，全生命周期維護費用低，性價比突出。
應用領域及案例
- 石油化工過程控制：某煉油廠催化裂化裝置中，ABB DSAI130D采集反應器溫度、壓力、流量等 16 路模擬信號，通過濾波配置適配快速壓力波動監測，配合 DCS 實現精準控制，故障報警功能避免 2 次因傳感器斷線導致的生產波動，年維護成本降低 35%。
- 電力電站汽機監控：2×350MW 火電站中，ABB DSAI130D接入汽機 DEH 系統，采集軸瓦溫度、潤滑油壓等參數，寬溫設計適配機房變溫環境，診斷功能提前預警 3 次傳感器故障，保障機組連續運行 150 天無停機。
- 冶金軋機張力控制：鋼鐵廠熱連軋生產線中，ABB DSAI130D采集軋機張力、輥道速度等模擬信號，4 組濾波適配不同軋制階段動態響應，信號穩定性提升 40%，產品厚度公差控制精度提高 25%。
- 制藥行業發酵過程監測：生物制藥廠發酵罐系統中，ABB DSAI130D采集 pH 值、溶氧量、溫度等參數，高精度采集保障發酵工藝穩定性，通道隔離避免交叉干擾，產品合格率提升 18%。
與競品對比
| 對比參數 | ABB DSAI130D | 競品 1（西門子 SM 331） | 競品 2（羅克韋爾 1756-IF16） |
|---|
| 通道配置 | 16 差分通道，電氣隔離，通道級診斷 | 8 通道，部分型號無隔離，基礎診斷 | 16 通道，隔離但診斷功能需授權 |
| 精度 / 轉換時間 | ±0.03% FS，20ms，多檔濾波 | ±0.1% FS，50ms，固定濾波 | ±0.05% FS，30ms，有限濾波選項 |
| 協議兼容 | Profibus DP、Modbus TCP，適配性強 | 需額外模塊支持部分協議 | 原生支持 EtherNet/IP，其他協議適配差 |
| 環境適應性 | -20℃至 + 60℃，IP20，抗干擾強 | 0℃至 + 55℃，防護一般 | 0℃至 + 55℃，抗干擾依賴外部配置 |
| 維護便捷性 | 支持熱插拔，通道診斷，維護成本低 | 無熱插拔，診斷復雜 | 熱插拔需授權，維護費用高 |
| 性價比 | 高，功能全面，無額外授權費 | 中，部分功能需付費解鎖 | 低，初始采購與維護成本高 |
選型建議
- 過程工業需 16 通道差分采集、高精度與多檔濾波時，優先選ABB DSAI130D，適配多協議與惡劣工況，簡化集成。
- 項目涉及 ABB Advant OCS/S100 或主流 DCS 擴容，ABB DSAI130D的無縫兼容可降低系統風險與成本。
- 注重運維效率、需要通道級診斷與熱插拔的場景，ABB DSAI130D能顯著縮短故障響應與維護時間。
注意事項
- 安裝ABB DSAI130D時，確保 DIN 導軌接地良好，通道接線牢固，避免松動導致信號漂移或斷線報警。
- 配置濾波參數時，根據信號動態特性選擇截止頻率：快速壓力 / 流量選 100Hz/300Hz，穩態溫度 / 液位選 10Hz/30Hz。
- 熱插拔操作需在系統允許的斷電窗口期進行，嚴禁帶電插拔未支持熱插拔的接口，防止模塊損壞。
- 定期檢查模塊溫度與供電電壓，超出 - 20℃至 + 60℃范圍時，及時采取溫控措施，保障長期穩定運行。
- 通信參數需與 PLC/DCS 主站一致，使用官方軟件配置，避免協議不匹配導致數據丟失。
