產品描述

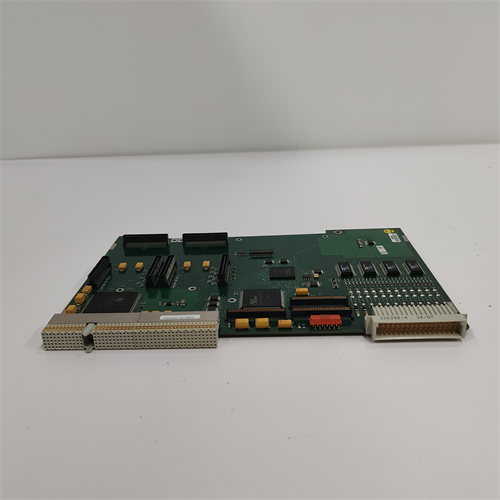

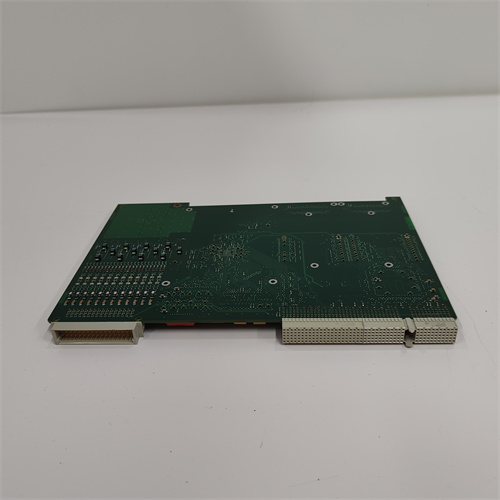

ABB 1MRK002133-ABR02 是ABB集團旗下電網自動化業務單元（原ABB繼電器部門）為其REF600系列智能饋線保護裝置（IED）開發的一款高性能通信與功能擴展模塊。該模塊通常作為REF600系列保護裝置的附件，通過增強其通信接口能力，使得保護裝置能夠靈活接入現代工業以太網系統或特定的現場總線網絡。在變電站自動化、工業電力分配和可再生能源發電并網等應用中，1MRK002133-ABR02 模塊充當了關鍵橋梁角色，它將REF600裝置采集的精確電氣測量數據、保護動作事件及設備狀態信息，可靠地傳輸至上級監控系統（SCADA）或分布式控制系統（DCS）。通過部署此模塊，用戶能夠構建一個集成度更高、數據可視性更強的智能配電網絡，實現對中低壓饋線的遠程監控、高級診斷和高效維護。在ABB的二次設備生態系統中，ABB 1MRK002133-ABR02 是提升傳統保護裝置智能化水平和互聯互通能力的關鍵組件。

產品參數

• 產品系列：ABB REF600 系列饋線保護與控制裝置

• 模塊類型：通信擴展模塊/接口模塊

• 適用主機：專為REF600系列特定型號的保護裝置設計（如REF601， REF611， REF615等），需確認機械和電氣兼容性。

• 主要通信接口：

  • 以太網接口：通常提供雙端口10/100Base-TX RJ45以太網，支持TCP/IP協議棧。

  • 支持的標準協議：

    • IEC 61850：支持變電站自動化核心標準IEC 61850-8-1 MMS，實現設備間的互操作和高級數據模型交換。

    • Modbus TCP：廣泛用于與SCADA、PLC或第三方系統的集成。

    • DNP3 over TCP/IP：在北美等地區廣泛使用的SCADA協議。

    • 可能同時支持其他協議（如IEC 60870-5-104， PROFINET等，取決于具體模塊版本）。

• 同步功能：可能集成支持IEEE 1588精密時間協議（PTP），用于變電站內的納秒級時間同步。

• 電氣隔離：通信端口與裝置內部電路之間具有高壓電氣隔離，確保安全。

• 安裝方式：直接插接或安裝在REF600保護裝置的側面或背面專用擴展槽位上。

• 供電：通常由主機REF600裝置通過內部連接器供電。

• 工作溫度：-25°C 至 +70°C（典型工業/戶外溫度范圍）。

• 認證：符合相關電磁兼容性（EMC）和工業環境標準。

優勢與特點

1. 無縫的IEC 61850集成能力：ABB 1MRK002133-ABR02 最核心的優勢是賦予REF600系列裝置強大的IEC 61850通信能力。這使得REF600能夠作為智能電子設備（IED）無縫融入現代化的數字化變電站架構，實現高效的GOOSE（面向通用對象的變電站事件）通信和MMS（制造報文規范）數據建模，為狀態監測和高級應用奠定基礎。

2. 面向未來的通信靈活性：通過單一模塊支持多種主流工業協議（如IEC 61850， Modbus TCP， DNP3），為用戶提供了極大的集成靈活性。無論面對新建的數字化變電站還是舊系統的改造升級，都能輕松實現與不同品牌上位系統的互聯。

3. 增強的數據可訪問性與診斷：高速以太網連接使得大量實時數據（如波形記錄、事件順序記錄SOE、電能質量數據）能夠被快速訪問和分析，支持基于條件的預測性維護，減少計劃外停機。

4. 簡化工程與配置：作為ABB原廠擴展模塊，它與REF600裝置以及ABB的繼電器配置工具（如PCM600）完全集成。工程師可以在統一的軟件環境中完成保護功能和通信參數的全套配置，降低工程復雜度。

5. 高可靠性設計：秉承ABB在電力保護領域的技術積淀，該模塊采用工業級設計，確保在變電站嚴苛的電磁環境中長期穩定運行。

應用領域與案例

• 應用領域：應用于需要智能化監控和高效運維的電力配電系統，包括：工業廠區配電（如石化、汽車、數據中心）、商業建筑綜合體、公共設施（水處理、機場）、可再生能源（風電、光伏）升壓站、以及傳統變電站的數字化改造。

• 應用案例：在一個大型數據中心的10kV中壓配電系統中，為保障服務器供電的絕對可靠，每條饋線均配備了ABB REF615保護裝置。通過為每臺REF615加裝ABB 1MRK002133-ABR02 通信模塊，所有保護裝置通過光纖以太網接入站控層的IED網。監控中心的SCADA系統通過IEC 61850 MMS協議，可以實時讀取每條線路的電流、電壓、功率、斷路器狀態，并接收精準的時間標簽事件記錄。當某路發生瞬時故障時，保護動作信息和故障錄波文件能瞬間上傳，幫助運維人員快速定位和分析原因，極大提升了供電系統的可管理性和恢復速度。

與競品對比

• 與西門子（Siemens）SIPROTEC 4系列通信模塊對比：西門子SIPROTEC 4同樣支持強大的IEC 61850通信。ABB 1MRK002133-ABR02 的優勢在于其作為 REF600系列這一經典且應用廣泛平臺的“升級套件” ，為存量巨大的REF600用戶提供了平滑過渡到數字化變電站的便捷路徑，保護了既有投資。兩者在核心通信性能上相當，選擇常取決于用戶現有保護裝置的品牌和型號。

• 與施耐德電氣（Schneider Electric）MiCOM P系列通信選件對比：施耐德MiCOM P系列在通信功能上同樣完備。1MRK002133-ABR02 的核心競爭力在于其與 ABB PCM600工程工具鏈的深度整合 以及在全球電力行業，特別是在中高端工業和基礎設施市場中的強大品牌認知度和服務網絡。

• 核心優勢總結：ABB 1MRK002133-ABR02 的核心競爭力在于其成功地將 “經典成熟的保護平臺” 與 “現代開放的數字通信標準” 相結合。它不僅是通信接口，更是REF600裝置從“保護繼電器”進化為“智能電網節點”的賦能器。

選型建議與注意事項

• 選型建議：

  1. 主機裝置精確匹配：必須首先確認您要擴展的REF600保護裝置的具體型號和硬件版本。不同型號的REF600可能對應不同的通信模塊版本，訂貨號1MRK002133-ABR02 是關鍵標識。

  2. 通信協議需求確認：明確上層系統（SCADA， DCS， 變電站后臺）要求使用的通信協議（IEC 61850， Modbus TCP， DNP3等），并確認該模塊支持所需協議。

  3. 網絡規劃：規劃好變電站或配電室的網絡拓?fù)?、IP地址分配、VLAN劃分（如果使用），并確保網絡交換機支持所需的協議（如PTP， VLAN）。

  4. 軟件版本協調：確認REF600裝置的固件版本與1MRK002133-ABR02 模塊的固件版本，以及工程配置軟件PCM600的版本相互兼容。

• 注意事項：

  1. 專業配置：IEC 61850等協議的配置較為復雜，涉及CID/SCD文件生成和導入，建議由經過培訓的工程師使用PCM600軟件進行。

  2. 安裝與接線：按照手冊指導進行模塊的物理安裝和網絡接線，確保連接牢固。光纖連接需注意清潔端面。

  3. 網絡安全：當設備接入以太網時，必須實施適當?shù)木W(wǎng)絡安全策略，如防火墻、訪問控制列表（ACL）、禁用不必要服務端口等。

  4. 時間同步：若需高精度事件順序記錄，需規劃并配置好全站的時間同步系統（如通過PTP或IRIG-B）。

  5. 備件與文檔：采購時索取并保存好技術手冊和配置指南。更換模塊后，可能需要重新下載配置。
