產品概述

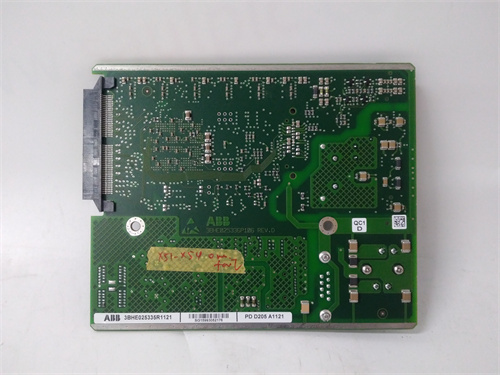

ABB PDD205A1121 是ABB工業自動化產品線中，驅動與電機控制領域的一款關鍵組件。具體而言，它是ABB ACS880 系列中壓交流變頻器或 DCS800 系列直流傳動裝置中的一個核心功率半導體模塊或IGBT模塊。該模塊是變頻器/整流器逆變部分的心臟，直接負責將直流母線電壓通過高速開關（PWM調制）轉換為可控頻率和電壓的交流電，以精確驅動交流電機。作為ABB高性能傳動產品的重要備件，ABB PDD205A1121 的設計、制造和測試均遵循ABB嚴苛的工業標準，確保了在高電壓、大電流工況下的高可靠性、高效能和長壽命。其性能直接決定了變頻器的輸出能力、效率以及面對負載沖擊和短路時的保護能力。選擇并使用正品 ABB PDD205A1121 模塊，是保障您的大型傳動設備恢復如初的性能和可靠性的關鍵步驟。

產品參數

• 所屬系統：ABB ACS880 系列中壓變頻器 或 DCS800 系列直流傳動裝置（具體需根據完整型號和手冊確認）。

• 模塊類型：IGBT（絕緣柵雙極型晶體管）功率模塊，或包含IGBT與續流二極管的完整功率單元。

• 電壓與電流等級：

  • 電壓等級：設計用于特定的直流母線電壓，對應中壓系統常見的電壓等級，如690V AC輸入對應的約1000V DC母線，或更高電壓等級。

  • 電流等級：額定電流由型號中的代碼決定（如 1121 可能代表特定的電流值，例如1120A或類似），需查閱官方數據表。

• 拓?fù)浣Y(jié)構：通常為兩電平或三電平逆變/整流拓?fù)渲械囊幌嗷蛞粋€(gè)橋臂。

• 開關頻率：支持變頻器所需的典型開關頻率范圍，兼顧效率和波形質量。

• 封裝與散熱：采用壓接式或螺栓式安裝的工業標準封裝（如SEMiX、EconoDUAL等），底部為絕緣但導熱性良好的陶瓷基板，需與散熱器緊密配合并使用導熱硅脂。

• 內置傳感器：通常集成溫度傳感器（NTC熱敏電阻），用于實時監測芯片結溫，實現過熱保護。

• 驅動接口：提供標準的柵極驅動信號接口，用于連接專用的門極驅動板。

優勢與特點

1. 高功率密度與效率：采用先進的IGBT芯片技術和優化的封裝設計，ABB PDD205A1121 在緊湊的體積內實現了高功率處理能力，同時具有較低的導通和開關損耗，有助于提升整個傳動系統的能效。

2. 卓越的可靠性與魯棒性：模塊經過嚴格的動態和靜態測試，具有很高的短路耐受能力（SCSOA）和反偏壓安全工作區（RBSOA）。其堅固的設計能夠承受電機側或電網側的瞬時過流和過壓沖擊。

3. 優化的熱性能：低熱阻設計和與ABB散熱系統的完美匹配，確保了芯片產生的熱量能夠被高效導出，從而允許模塊在額定電流下持續運行，并延長其使用壽命。

4. 與ABB驅動系統的完美兼容：作為ABB原廠設計的功率模塊，其電氣特性、機械尺寸、熱接口和柵極驅動要求都與ABB變頻器的門極驅動板、直流母線電容、散熱風機等組件深度匹配，確保了系統級的穩定性和性能最優。

5. 全面的保護與診斷：內置的溫度傳感器為控制系統提供了直接的過熱保護信號。結合ABB傳動先進的控制算法，可以實現基于模型和溫度的預測性保護，防止模塊因過熱或過載而損壞。

應用領域與案例

應用領域：廣泛應用于需要高性能、高可靠性調速驅動的大型工業設備，包括：礦山提升機與輸送機、金屬軋機、水泥廠回轉窯與磨機、石油天然氣管道壓縮機、船舶推進、大型風機與水泵。

應用案例：

• 礦井提升機主傳動變頻器：在深井提升系統中，ACS880中壓變頻器驅動數兆瓦的同步電機。其中的 ABB PDD205A1121 IGBT模塊承受著頻繁的啟停、重載提升和發電制動工況。其高可靠性和強大的過載能力確保了提升機安全、平穩、高效地運行，避免了因功率模塊故障導致的長時間停產。

• 鋼板熱連軋機主傳動：在精軋機組，多臺大功率變頻器分別驅動各機架電機。PDD205A1121 模塊在高速開關狀態下工作，精確控制輸出扭矩和速度，以實現毫米級的鋼板厚度精度。其快速開關特性和低損耗對于保證軋制效率和板材質量至關重要。

• 大型海上平臺注水泵變頻驅動：平臺注水泵采用中壓變頻器實現軟啟動和流量調節。在海上嚴苛的鹽霧和高振動環境中，ABB PDD205A1121 模塊的堅固封裝和可靠性能保障了驅動系統長期穩定運行，減少了昂貴的海上維護需求。

與競品對比分析

與英飛凌（Infineon）、三菱（Mitsubishi）、富士（Fuji Electric）等品牌的同等規格標準IGBT模塊，或者與其他傳動廠商（如西門子、羅克韋爾）的專用功率模塊相比，ABB PDD205A1121 的核心優勢在于：

• 原廠系統匹配與優化保障：該模塊是ABB為其特定變頻器平臺（如ACS880）定制或精選的。其開關特性、熱模型和保護參數都已集成到ABB傳動的控制軟件和門極驅動電路中，實現了系統級的性能與保護最優化。使用第三方替代模塊可能因參數不匹配導致效率下降、保護失靈甚至損壞其他部件。

• 完整的責任鏈與保修：使用ABB原廠功率模塊，整個功率回路的責任由ABB承擔。如果發生故障，可以獲得全面的技術分析和保修服務。使用非原廠模塊通常會導致傳動設備的原廠保修失效，并帶來未知的技術風險。

• 供貨與質量的長期穩定性：作為原廠備件，其供應渠道和質量在產品的整個生命周期內都受到ABB的管控，保證了長期使用的備件可獲得性和一致性。
  競品標準模塊可能在通用市場上有價格優勢，但考慮到傳動系統的高價值、停機損失以及潛在的系統風險，在維修時選擇原裝 ABB PDD205A1121 通常是更經濟、更安全的選擇。

選型建議與注意事項

1. 精確匹配變頻器型號：這是至關重要的第一步。必須根據故障變頻器的完整型號、序列號和功率單元位置，在ABB官方備件手冊或系統中查證準確的模塊料號 PDD205A1121。不同功率段和版本的變頻器使用的模塊可能不同。

2. 檢查外圍部件：在更換功率模塊前，必須徹底檢查并測試可能導致模塊損壞的根本原因，例如：門極驅動板、直流母線電容器、電流傳感器、散熱風扇以及吸收電路。這些部件故障是導致IGBT損壞的常見原因，必須一并修復或更換，否則新模塊會再次損壞。

3. 專業的安裝工藝：

   • 清潔與涂敷：徹底清潔散熱器表面和模塊底板，均勻涂抹指定型號的導熱硅脂。

   • 緊固扭矩：使用扭矩扳手，嚴格按照手冊規定的順序和扭矩值緊固安裝螺栓，確保均勻的壓力和良好的熱接觸。

   • 電氣連接：檢查并清潔所有母排連接面，確保連接牢固、接觸電阻低。

4. 靜電防護（ESD）：IGBT模塊對靜電敏感，操作時必須佩戴防靜電手環，并在防靜電工作臺上進行。

5. 上電前測試：更換后，在接通主電源前，必須使用萬用表進行基本的絕緣電阻測試和短路測試。有條件應使用專用的IGBT測試儀檢查模塊基本功能。

6. 逐步上電與測試：首次上電應遵循安全規程，可能需要進行空載測試、輕載測試，逐步驗證驅動波形和輸出正常。

7. 采購渠道：強烈建議通過ABB官方或授權渠道采購原裝備件，以確保獲得正品和正確的技術指導。
