產品描述

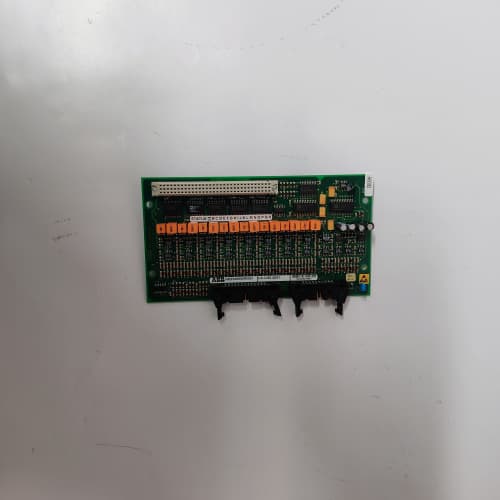

ABB HIES208441R 是ABB集團為其S800 I/O系列 或相關自動化系統設計的一款高可靠性繼電器輸出模塊或數字量輸出功能組件。該部件通常用于AC 800M系列控制器或類似系統中，作為遠程或本地I/O站的一部分，提供高電流切換能力，用于驅動大功率電磁閥、接觸器、電機啟動器、指示燈等現場設備。在工業自動化控制系統中，ABB HIES208441R 模塊扮演著“強電執行者”的角色，將控制器發出的低壓小電流邏輯指令，轉換為能夠直接驅動大功率工業負載的觸點信號。其模塊化設計和卓越的電氣壽命，確保了在頻繁開關和重載工況下的穩定表現，是實現可靠離散控制的關鍵接口。

產品參數

• 產品系列：ABB S800 I/O 系列 或 專用功能模塊

• 模塊類型：繼電器輸出模塊 / 數字量輸出接口單元

• 輸出類型：機械式繼電器觸點輸出

• 觸點配置：通常為常開或常閉（需根據具體型號確認，型號后綴可能指明類型）

• 通道數量：常見配置為8個獨立繼電器通道

• 負載能力：

  • 觸點額定電流：通常較高，例如 8A @ 250V AC 或 8A @ 30V DC（此為核心參數，具體值必須嚴格依據官方手冊確認）

  • 切換電壓范圍：交流（如24-250V AC）和直流（如24-30V DC）

• 電氣壽命：在額定負載下，通?？蛇_到數百萬次機械操作和數十萬次電壽命。

• 隔離特性：

  • 通道間隔離：每個繼電器通道之間通常電氣隔離。

  • 線圈-觸點隔離：控制線圈與輸出觸點之間高耐壓隔離。

  • 系統總線隔離：模塊與控制總線之間光電隔離。

• 狀態指示：每個通道配備獨立的LED指示燈，顯示輸出狀態（通電/斷開）。

• 響應時間：繼電器吸合/釋放時間通常在10-20毫秒量級。

• 連接方式：通過可插拔的螺釘端子前連接器進行現場負載接線。

• 安裝方式：模塊化設計，安裝在S800 I/O系列的標準基座單元（如SA811F， SA831F）上。

• 工作溫度：-25°C 至 +70°C（寬工業溫度范圍）。

• 安全標準：符合UL， IEC等相關電氣安全標準。

優勢與特點

1. 強大的負載驅動能力與通用性：ABB HIES208441R 的核心優勢在于其繼電器觸點可直接開關大電流的交流或直流負載，無需中間過渡繼電器，簡化了系統設計，降低了整體成本和故障點。

2. 卓越的電氣隔離與安全性：高等級的電氣隔離有效防止了現場強電回路對控制系統低壓側造成干擾或損壞，確保了系統整體的安全性和抗干擾能力。

3. 高可靠性與長壽命：采用高質量的工業繼電器，觸點材料耐磨，具備優越的電氣和機械壽命，特別適用于需要頻繁操作或切換大功率負載的場合。

4. 直觀的診斷與維護：每個通道獨立的狀態指示燈使得現場設備狀態一目了然，極大地方便了調試和故障排查。模塊化設計支持快速更換。

5. 與ABB控制系統的無縫集成：作為S800 I/O系列或兼容系統的原生模塊，它與ABB AC 800M控制器及工程軟件（如Control Builder M）深度集成，支持統一的配置、診斷和熱插拔功能（系統允許時）。

應用領域與案例

• 應用領域：廣泛應用于需要直接驅動大功率交流或直流負載的工業自動化場景，例如：水處理廠的泵與閥門控制、物料輸送系統的電機啟停、包裝機械的熱封與切割、暖通空調系統的大型風門執行器以及生產線上的大功率加熱器控制。

• 應用案例：在一個城市污水處理廠的曝氣池控制系統中，需要根據溶解氧濃度控制多個大功率鼓風機的啟停和進氣閥的開閉。每個鼓風機的星三角啟動器接觸器和進氣閥的電磁閥線圈由ABB HIES208441R 繼電器輸出模塊的不同通道直接驅動?？刂七壿嬘葾C 800M控制器執行，通過該模塊可靠地接通或斷開高達8A @ 400V AC的負載電流。模塊的堅固設計和長壽命確保了在潮濕、多塵的環境下，數年如一日地可靠執行每日數百次的開關操作，保障了污水處理過程的穩定運行。

與競品對比

• 與晶體管輸出模塊對比：晶體管輸出模塊開關速度快、壽命長（無機械磨損），但負載能力弱，通常只能驅動直流小電流負載。ABB HIES208441R 的優勢在于其 “強大的交直流負載驅動能力和高電壓耐受性”，適用于直接驅動接觸器、電磁閥等大功率設備。

• 與其他品牌（如西門子、羅克韋爾）的繼電器輸出模塊對比：各主流品牌均有類似產品。HIES208441R 的核心競爭力在于其作為 “ABB S800 I/O生態系統內經過優化和認證的組件”。對于已采用ABB AC 800M控制器和S800 I/O架構的用戶而言，選擇它能確保最佳的兼容性、性能匹配和獲得ABB的全面技術支持。

• 核心優勢總結：ABB HIES208441R 的核心競爭力在于其將 “工業繼電器的強大驅動與通用性” 與 “現代模塊化I/O系統的智能集成與易維護性” 完美結合。它為需要直接控制大功率交流/直流負載的應用提供了一個可靠、高效且易于集成的解決方案。

選型建議與注意事項

• 選型建議：

  1. 精確負載核算：這是最關鍵的一步。 必須詳細計算每個輸出通道需要驅動的負載類型（感性/阻性）、額定電壓、額定電流及浪涌電流。確保所有參數均在模塊的額定能力范圍內，并留有余量。

  2. 確認觸點類型：根據控制邏輯需求，確認需要常開（NO）還是常閉（NC）觸點，并選擇對應型號。

  3. 系統兼容性確認：確認主控制器和I/O站架構支持該模塊，并規劃好基座單元和槽位。

  4. 考慮環境因素：對于頻繁操作或重載應用，繼電器的電壽命是關鍵考量因素。必要時可提高選型規格或增加冗余。

• 注意事項：

  1. 外部保護電路：強烈建議為每個感性負載（如接觸器、電磁閥線圈）并聯滅弧元件，如壓敏電阻或RC吸收回路，以抑制感應電動勢，保護繼電器觸點，顯著延長其電壽命。

  2. 正確選擇保險絲：在負載回路中串聯適當規格的快熔保險絲，以提供短路保護。

  3. 接線規范：使用規定線徑的導線，并確保端子緊固扭矩符合要求，防止接觸不良導致過熱。

  4. 散熱與安裝：避免在多塵、潮濕或腐蝕性環境中安裝。多個模塊密集安裝時，需考慮散熱。

  5. 定期檢查：對于關鍵應用，建議定期檢查繼電器觸點狀態（如通過監控接觸電阻或觀察指示燈異常閃爍），進行預防性維護。
