產品概述與介紹

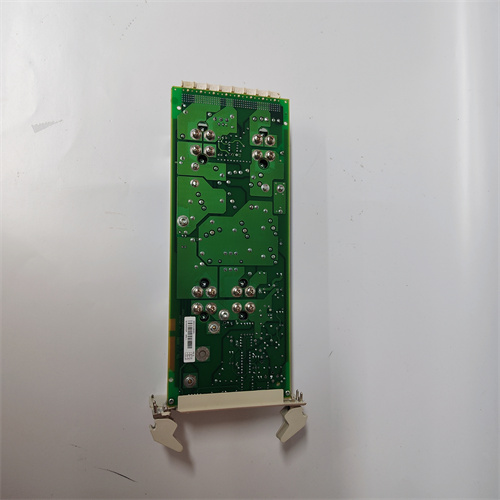

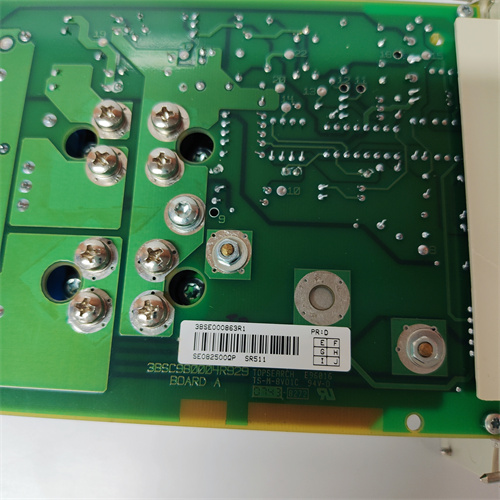

ABB SR511 3BSE000863R0001 是一款應用于ABB Advant OCS（開放控制系統） 和 MOD 300 分布式控制系統的串行通信處理器模塊。該模塊在系統中扮演著至關重要的通信網關和協議轉換器角色，主要用于連接控制器網絡與外部設備或子系統。ABB SR511 3BSE000863R0001 的核心功能是實現ABB專有的高速節點總線與外部標準串行通信網絡（如RS-232， RS-422/485）之間的數據交換，從而集成PLC、儀表、條形碼閱讀器或其他第三方設備到先進的DCS架構中。

詳細產品參數與規格

該通信處理器模塊的技術規格由其支持的協議和系統接口定義：

• 主要功能： 串行通信接口模塊/處理器。作為Advant控制器與外部串行設備之間的橋梁。

• 兼容系統： 專為ABB Advant OCS 和 MOD 300 系統設計，安裝在指定的控制器機架或I/O擴展單元中。

• 內部系統接口： 通過高速背板總線連接到控制器的主處理器或通信網絡，實現與系統內部的數據交換。

• 外部串行接口： 提供標準的串行通信端口，通常支持：

  • RS-232C：用于點對點連接，如連接編程終端或近端設備。

  • RS-422/485：用于多點通信網絡，可連接多個支持Modbus RTU、ASCII或其他自定義協議的從站設備。

• 支持協議：

  • Modbus RTU/ASCII：這是最常見和最廣泛支持的應用層協議。

  • 其他專有或行業協議：可通過配置支持多種基于串行的通信協議。

• 配置方式： 通常需要通過Advant系統的工程工作站軟件進行配置，設置通信參數（波特率、數據位、停止位、奇偶校驗）和定義數據交換表（映射）。

• 數據處理能力： 模塊內部有獨立的處理器，可處理通信協議的封裝、解包和數據緩沖，減輕主控制器的負擔。

• 狀態指示： 配備LED指示燈，用于顯示電源、運行狀態、通信活動及故障情況。

主要優勢與特點

ABB SR511 3BSE000863R0001 為擴展DCS的系統集成能力提供了關鍵優勢：

• 強大的系統集成能力： 它將大量使用串行通信的第三方設備（如智能儀表、小型PLC、驅動裝置）無縫集成到高性能的Advant DCS中，打破了信息孤島，實現了集中監控和管理。

• 可靠的通信性能： 作為ABB原裝模塊，其通信驅動和硬件均經過優化，確保了在工業噪聲環境下的高可靠性和數據完整性。

• 靈活的協議支持： 對Modbus等開放協議的廣泛支持，使其能夠連接市場上絕大多數支持串行通信的工業設備，極大地提升了系統的靈活性和適應性。

• 減輕主控制器負載： 獨立的通信處理功能使得主控制器無需處理繁瑣的字節級通信任務，可以更專注于核心的過程控制算法，提高了整個系統的效率和響應速度。

• 維護現有資產： 在系統改造或升級項目中，ABB SR511 3BSE000863R0001 允許用戶保留并繼續使用部分仍有價值的舊設備（僅支持串行通信），保護了既有投資，并平滑地向新系統過渡。

應用場景與案例

該模塊常用于需要將多種異構設備接入統一DCS的復雜工業現場：

• 水處理與污水處理廠： 連接多個分散的現場子站PLC、智能流量計、水質分析儀（支持Modbus）到中央控制室。

• 樓宇自動化系統： 集成冷水機組、鍋爐、電梯控制系統等到樓宇管理系統中。

• 制造業生產線： 將不同品牌的機器（如包裝機、注塑機）的控制器通過串行網絡連接到主生產監控系統。

• 電力輔助系統監控： 采集UPS、精密空調、發電機組的運行參數。

• 舊系統改造： 在將老式PLC系統升級為Advant DCS時，作為臨時的通信橋梁。

一個典型應用案例是某大型化工廠的公用工程車間改造。車間內有數十臺來自不同廠商的泵、壓縮機和水處理單元，其本地控制器僅支持Modbus RTU通信。通過在每個區域的控制站中安裝ABB SR511 3BSE000863R0001模塊，將這些設備的運行數據（壓力、溫度、狀態、報警）穩定可靠地采集并上傳至全新的Advant OCS中央控制系統。操作員現在可以在統一的界面上監控整個公用工程系統，并實現跨單元的聯動控制，大大提升了運行效率和安全性。

與競爭產品的比較

與同時代其他DCS廠商的類似解決方案相比，例如西門子Teleperm ME/XP系統的串行通信模塊或霍尼韋爾TDC 3000的接口單元，ABB SR511 3BSE000863R0001 具有以下特點：

• 生態系統內優化： 它在Advant/MOD 300系統內的性能、配置便捷性和技術支持具有天然優勢，是ABB用戶的首選。

• 功能定位： 其主要專注于可靠的串行協議轉換，功能專一且穩定。而一些競爭對手可能提供更集成的、支持多種網絡（如以太網早期版本）的通信處理器。

• 在當前市場的角色： 如今，這類模塊的主要“競爭”并非來自其他品牌，而是來自現代通信技術（如工業以太網和OPC UA）的替代。對于維護現有Advant系統的用戶，SR511是無可替代的關鍵備件；對于新項目，則會直接選擇支持以太網和標準協議的現代控制器。

選型建議與注意事項

選型和使用該模塊需要周密的規劃和專業的技能：

1. 確認系統與槽位兼容性： 必須核實 ABB SR511 3BSE000863R0001 與您現有的Advant/MOD 300控制器型號、機架類型和固件版本完全兼容，并確認機架上有可用的正確槽位。

2. 明確外部設備協議與參數： 詳細記錄所有需要連接的外部設備的通信協議（必須是模塊支持的）、波特率、數據格式、站地址以及所需交換的數據點（地址、類型、數量）。

3. 詳細的通信規劃： 設計串行網絡拓?fù)洌ㄈ鏡S-485總線的終端電阻設置、線纜類型與長度限制），并規劃好在DCS內部的數據映射關系（即串行數據如何對應到DCS的數據庫點）。

4. 配置與調試專業性： 模塊的配置（在Advant Station工程軟件中完成）相對復雜，需要熟悉通信協議和DCS組態的專業人員操作。錯誤的配置會導致通信失敗或數據錯誤。

5. 電氣隔離與接地： 對于長距離的RS-485網絡，必須考慮電氣隔離和單點接地，以防止地環流損壞設備或干擾通信?？赡苄枰~外配置隔離器。

6. 備件與長期策略： 鑒于Advant系統已進入生命周期后期，ABB SR511 3BSE000863R0001 作為關鍵備件，應評估其采購渠道和庫存必要性。在進行任何安裝或配置前，務必以該模塊的官方硬件安裝與配置手冊為絕對依據，相關文檔可通過 ABB SR511 3BSE000863R0001 產品鏈接查找。強烈建議由原廠或有經驗的系統集成商執行安裝和調試工作。在修改運行中系統的通信配置時，必須制定詳細的風險控制和回退方案。
