產品概述

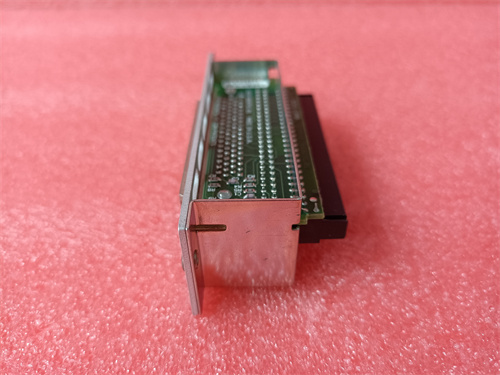

NI SCXI-1327 是美國國家儀器 (National Instruments, NI) 公司為SCXI 模塊化信號調理平臺設計的一款專用接線端子板。作為NI 測量與自動化解決方案的關鍵組成部分，SCXI-1327 本身并非信號調理模塊，而是作為傳感器、執行器與SCXI 機箱內功能模塊（如模擬輸入、模擬輸出、數字I/O模塊）之間的物理接口橋梁。這款NI SCXI-1327 端子板極大地簡化了現場布線工作，為用戶提供了安全、便捷的螺絲端子連接點，并集成了必要的信號通路，如用于熱電偶測量的冷端補償傳感器。在構建高通道數、高精度數據采集或自動化測試系統時，選擇合適的SCXI-1327 端子板是實現可靠、穩定測量的基礎。它是連接NI SCXI-1300 系列通用接線盒或直接與特定SCXI 模塊配合使用的理想前端。

產品參數

• 品牌與型號： National Instruments SCXI-1327

• 產品類型： 信號接線端子板

• 兼容平臺： 專用于NI SCXI模塊化信號調理系統。

• 物理接口：

  • 前端：提供68個螺絲接線端子，用于連接被測信號線。

  • 后端：一個68針高密度D-Sub連接器，用于連接至SCXI機箱背板或SCXI-1300系列接線盒。

• 主要功能：

  • 提供可靠的螺絲端子連接點。

  • 內置冷端補償傳感器，專門用于優化熱電偶測量精度。

  • 提供信號直通路徑，無主動信號調理功能。

• 適用信號類型： 支持電壓信號（包括熱電偶的低壓毫伏信號）、電流信號（需外接精密電阻）等。

• 工作溫度： 0°C 至 50°C (操作溫度)

• 認證： 符合相關的安全與電磁兼容性標準。

優勢與特點

1. 專業的冷端補償設計： NI SCXI-1327 最大的特點是其內置的冷端補償傳感器，它能精確測量端子板接線端子連接處的溫度（即冷端），并將此數據提供給與之配套的SCXI熱電偶調理模塊，從而自動修正熱電偶測量結果，這是實現高精度溫度測量的關鍵。

2. 高密度與可靠的連接： 提供68個工業級螺絲端子，支持高通道數的信號連接，且連接牢固可靠，能有效避免測試過程中因振動導致的接線松動問題。

3. 即插即用與系統集成： 作為NI SCXI 生態系統的一部分，SCXI-1327 與NI的硬件和軟件（如LabVIEW、DAQmx驅動）無縫集成。系統能夠自動識別該端子板的特性（如冷端補償），簡化了配置流程。

4. 提升系統維護性： 將現場接線集中在易于操作的端子板上，使得信號線的連接、檢查和更換變得更加方便，無需直接操作精密的模塊化插頭，保護了核心硬件。

應用領域與案例

NI SCXI-1327 端子板主要應用于需要高精度、多通道溫度測量或通用信號連接的中高端數據采集與自動化測試系統。

• 應用領域： 產品功能測試（如汽車電子、消費電子）、實驗室研究與驗證、工業過程監控、航空航天測試臺。

• 應用案例： 在一套用于發動機臺架測試的系統中，需要同步監測數十個點的排氣溫度（使用K型熱電偶）和壓力傳感器信號。工程師采用NI SCXI 機箱，搭配SCXI-1102熱電偶調理模塊，并在每個模塊前端安裝SCXI-1327 端子板。所有熱電偶導線被牢固地接入端子板，其內置的冷端補償功能自動對數百個溫度測點進行高精度補償。這套由NI SCXI-1327 作為關鍵接口的方案，確保了長期測試中溫度數據的準確性和系統的穩定性。

與競品對比分析

與通用端子排或第三方兼容端子板相比，NI SCXI-1327 的核心優勢在于其針對測量應用的深度優化和完整的生態系統支持。

• 對比通用端子排： 通用端子排僅提供電氣連接功能，不具備冷端補償?shù)葴y量專用特性。用戶需要外接單獨的冷端補償器并手動處理數據，系統復雜且精度難以保證。SCXI-1327 提供了集成化解決方案。

• 對比低價兼容端子板： 第三方兼容品可能在機械尺寸上相似，但其冷端補償傳感器的精度、溫度穩定性和校準追溯性通常無法達到NI 原廠標準，直接影響最終測量結果的可靠性和可重復性。此外，在NI DAQmx驅動和配置軟件中的識別與支持也可能不完整。

選型建議與注意事項

1. 確認核心需求： 明確您的應用是否涉及熱電偶測量。如果主要測量熱電偶，那么帶有冷端補償?shù)?span style="font-weight: 600;">NI SCXI-1327 是理想選擇。若僅為通用電壓/電流信號連接，可考慮其他無冷端補償功能的SCXI端子板型號，以節約成本。

2. 系統兼容性核查： 確認您計劃使用的SCXI機箱型號和信號調理模塊型號與SCXI-1327 兼容。通常，它需要與支持熱電偶的模塊（如SCXI-1102, SCXI-1112）以及SCXI-1300系列接線盒或直接與機箱背板配合使用。

3. 接線規范： 連接熱電偶時，需使用與熱電偶類型相匹配的補償導線，并確保導線一直連接到SCXI-1327 的端子處，以獲得準確的冷端補償。遵循制造商建議的扭矩鎖緊螺絲端子。

4. 采購渠道： 為保障測量精度和獲得完整的技術支持，建議通過NI官方授權分銷商或可靠的測試測量設備供應商（產品鏈接：https://example.com/ni-scxi-1327）采購原裝NI SCXI-1327 端子板。

5. 校準考量： 雖然SCXI-1327 的冷端補償傳感器具有高穩定性，但對于要求計量級精度的應用，需要定期對包含該端子板在內的整個測量系統進行校準。
