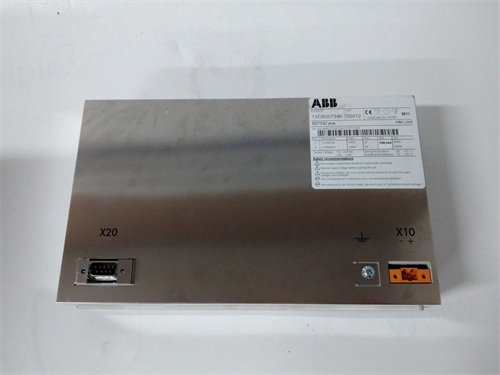

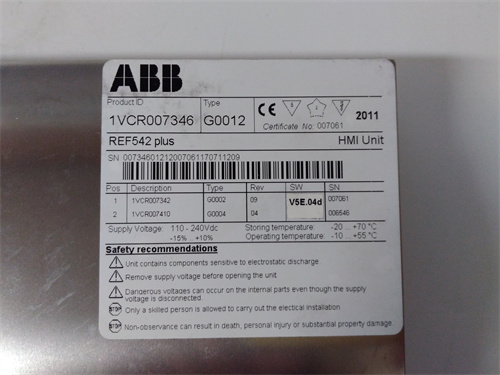

ABB REF542PLUS 1VCR007346 是ABB公司推出的REF542plus系列智能保護與控制單元的一個具體型號。有關此產品的詳細技術規格、功能說明書和配置工具，請?jiān)L問官方產品鏈接。該裝置集保護、控制、測量和通信于一體，專為中壓配電網絡中的斷路器、負荷開關等一次設備提供全方位的智能化管理。

產品描述

ABB REF542PLUS 1VCR007346 是一款功能強大的綜合保護繼電器（又稱智能電子設備IED）。它基于REF542plus平臺，將傳統的繼電器保護功能（如過流、接地故障保護）、先進的自動化控制邏輯、高精度電參量測量以及多種工業通信協議集成在一個緊湊的裝置中。該單元設計用于安裝在開關柜上，直接通過電流互感器（CT）和電壓互感器（PT）采集電網數據，執行保護算法，并控制斷路器的分合閘。配置 ABB REF542PLUS 裝置可以極大地簡化二次系統設計，減少柜內元件數量。1VCR007346 是該具體功能配置的訂貨號，決定了其內置的保護功能集、I/O點數和通信選項。這款 REF542plus 單元是構建數字化變電站和智能配電網的關鍵節點設備。

產品參數

• 功能： 綜合保護與控制單元（IED）

• 保護功能： 提供全面的饋線保護，通常包括：定時限/反時限過流保護（ANSI 50/51）、接地故障保護（ANSI 50N/51N）、過壓/欠壓保護（ANSI 27/59）、頻率保護等。

• 控制功能： 內置可編程邏輯控制器（PLC）功能，支持自定義控制序列、連鎖邏輯和自動投切。

• 測量與計量： 高精度測量三相電流、電壓、有功/無功功率、功率因數、頻率、電能等。

• 輸入/輸出（I/O）： 提供數字量輸入（DI）用于狀態監測（如斷路器位置、外部閉鎖），以及繼電器輸出（DO）用于控制（分閘/合閘、信號）和報警。

• 通信接口： 支持多種協議，如IEC 61850（GOOSE， MMS）、Modbus RTU/TCP、PROFIBUS DP、DNP3.0等，便于接入SCADA或變電站自動化系統。

• 顯示與操作： 配備圖形化液晶顯示屏（LCD）和導航按鍵，用于本地查看數據、事件記錄和參數設置。

• 電源： 支持寬范圍直流或交流輔助電源供電。

優勢與特性

ABB REF542PLUS 1VCR007346 的核心優勢在于其“四合一”的高度集成化設計，用一個設備替代了多個傳統單一功能繼電器、儀表和PLC，節省了空間、布線和工程成本。其關鍵特性包括強大的保護功能，算法成熟可靠，符合國際標準。內置的PLC功能提供了極大的控制靈活性，無需外置獨立的控制器。對IEC 61850等現代通信協議的深度支持，使其成為智能電網的理想選擇。用戶友好的界面和豐富的診斷功能簡化了調試、操作和維護工作。REF542plus 平臺的模塊化設計也便于未來功能擴展。

應用領域中的案例

該裝置廣泛應用于需要智能保護和控制的中壓配電場合。

• 工業廠房與基礎設施： 在工廠的主進線、母聯、饋線或大型電機回路中，ABB REF542PLUS 提供完善的短路和過載保護，并實現備自投（ATS）等自動控制邏輯。

• 可再生能源： 在風電場或光伏電站的集電線路或箱變中，用于線路保護和與中央監控系統的通信，實現遠程監控和故障快速隔離。

• 商業建筑與數據中心： 為關鍵的配電回路提供選擇性保護，確保供電連續性，并通過通信將能源數據上傳至樓宇管理系統（BMS）。

與競品的比較

與傳統電磁式繼電器或簡單的數字繼電器相比，ABB REF542PLUS 1VCR007346 在功能集成度、通信能力和可編程性方面具有代際優勢。其主要競品是其他一線品牌（如西門子SIPROTEC、施耐德Micom、GE Multilin）的同類綜合保護裝置。與它們相比，REF542plus 的優勢在于其出色的工程軟件（如CAP 505/515）易用性、與ABB一次設備（如斷路器）的良好協同性，以及在特定行業（如工業和基礎設施）的廣泛應用實踐和口碑。

選型建議與注意事項

1. 明確應用需求： 選型前需明確所需的保護功能（哪些保護，定值范圍）、I/O點數（需要監測多少狀態點，控制多少輸出）、通信協議（需接入何種上層系統）。

2. 電流電壓互感器匹配： 確保裝置的電流/電壓輸入額定值與現場CT/PT的二次側額定值（如1A或5A， 100V或110V）匹配。

3. 電源與安裝環境： 確認現場提供的輔助電源類型和電壓是否符合裝置要求?？紤]安裝環境的溫度、濕度及電磁兼容等級。

4. 專業配置與調試： 裝置的功能配置和參數設定必須使用ABB專用的CAP軟件，并由經過培訓的專業工程師完成。保護定值的計算和設定需遵循電力系統設計規范。

5. 安全操作： 涉及保護裝置的測試、調試和維護必須嚴格遵守電力安全操作規程，在確保一次設備已安全隔離的情況下進行。采購備件時，需提供完整型號 ABB REF542PLUS 1VCR007346 以獲取準確配置。更換裝置后，需重新下載配置文件和定值，并進行全面的功能測試和傳動試驗。
