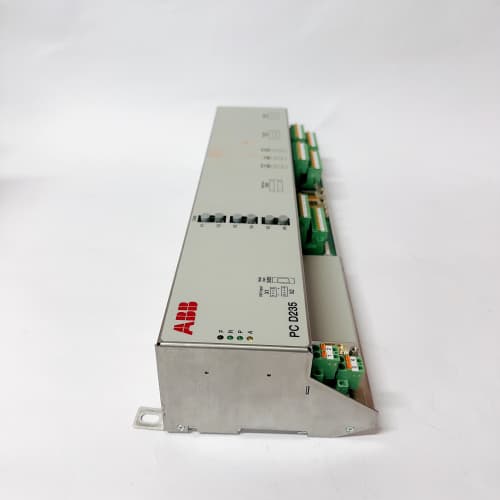

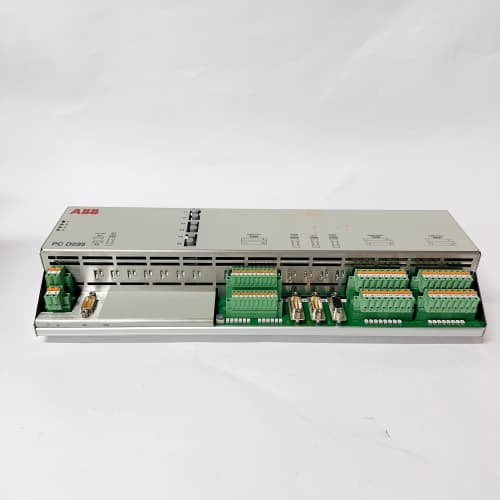

ABB PCD235B1101 3BHE032025R1101

產品描述
ABB PCD235B1101 3BHE032025R1101 是ABB公司為其電力與過程工業應用設計的專業保護與控制設備。該型號屬于ABB RELION? 保護繼電器家族中的 PCD系列，具體是一款 差動保護繼電器。這款設備專門用于為電力變壓器、發電機、大型電動機或母線提供高可靠性、高靈敏度的主保護。ABB PCD235B1101 采用先進的數字信號處理技術和成熟的差動保護算法，能夠快速、準確地識別設備內部故障（如繞組匝間短路），并瞬時發出跳閘指令，防止故障擴大，保護昂貴的主設備。其完整的訂貨號 3BHE032025R1101 確保了備件的精確追溯與交付。在發電、輸配電及大型工業電力系統中，部署 ABB PCD235B1101 是保障電力資產安全和系統穩定性的關鍵措施。欲了解詳盡的技術參數和應用指南，請訪問官方產品頁面：ABB PCD235B1101 3BHE032025R1101。

產品參數

• 產品類型： 數字式差動保護繼電器

• 所屬系列： ABB RELION? 產品家族， PCD 系列

• 保護功能：

  • 主保護： 電流差動保護（帶有諧波制動功能，防止勵磁涌流誤動）。

  • 后備保護： 通常集成過電流、接地故障、過負荷等后備保護功能。

• 電流輸入： 多組三相電流輸入（例如來自變壓器各側的電流互感器），用于差動計算。

• 通信接口： 標配以太網接口（支持IEC 61850 MMS/GOOSE, Modbus TCP）和串行口，用于集成到變電站自動化系統（SAS）或SCADA。

• 事件記錄與故障錄波： 內置高分辨率事件順序記錄（SOE）和故障錄波功能，便于事故分析。

• 工作電源： 寬范圍直流或交流輔助電源輸入（如24-250V DC/AC）。

• 標準與認證： 符合IEC 60255, IEC 61850等國際標準，并獲得相關認證。

優勢與特點

• 極高的安全性與可靠性： 作為主保護設備，ABB PCD235B1101 采用“故障-安全”設計和多重冗余處理機制，其差動保護算法經過全球海量應用驗證，確保在內部故障時可靠動作，外部故障或異常工況（如CT飽和、勵磁涌流）下可靠不誤動。

• 先進的保護算法： 集成了帶二次諧波制動、五次諧波制動的比率制動差動特性，有效區分故障電流和勵磁涌流、過勵磁電流，提高保護的選擇性。

• 強大的通信與集成能力： 原生支持IEC 61850標準，便于無縫集成到數字化變電站和智能電網架構中，實現快速GOOSE跳閘和集中式管理。

• 完善的診斷與可視性： 豐富的本地顯示（液晶屏）和遠程訪問功能，提供詳細的測量值、事件記錄、錄波數據和設備自診斷信息，極大簡化了調試和維護工作。

• 緊湊的模塊化設計： 在緊湊的機箱內集成了完整的保護、測量、控制和通信功能，節省盤柜空間。

應用領域案例

• 發電廠主變壓器保護： 用于保護發電機升壓變壓器，作為內部短路故障的主保護，與發電機保護構成雙重化配置。

• 變電站輸電變壓器保護： 為110kV/220kV及以上電壓等級的輸電變壓器提供差動保護，是變電站繼電保護系統的核心之一。

• 大型工業企業主變保護： 在鋼鐵、石化等企業總降壓站，保護為全廠供電的關鍵變壓器。

• 大型電動機/發電機差動保護： 可為高壓大容量電動機或發電機本體提供繞組相同及匝間短路保護。

與競爭產品的比較
與其他國際一線品牌（如西門子（SIPROTEC）、通用電氣（Multilin）、施耐德（Sepam））的同類差動保護繼電器相比，ABB PCD235B1101 在 保護算法的成熟度、產品可靠性歷史數據以及在整個ABB RELION? 產品線內的協同性 方面具有強大競爭力。相較于傳統的電磁式或早期數字式差動保護，它在功能集成度、通信能力、調試便捷性和信息豐富性上實現了代際超越。其設計深度契合現代變電站數字化（IEC 61850）的需求。

選型建議與注意事項

1. 精確的工程計算： 差動保護的成功應用依賴于精確的電流互感器（CT）參數匹配（變比、型號、伏安特性）和定值計算。必須由專業的保護工程師進行整定計算，確保差動保護區劃分正確，制動系數和啟動值設置合理。

2. CT配置與接線校驗： 必須確保變壓器各側CT的極性正確、接線牢固。在投運前，必須進行嚴格的帶負荷向量測試（六角圖測試），以驗證接線的正確性。

3. 通信協議規劃： 根據項目變電站自動化系統的要求，明確所需的通信協議（IEC 61850, Modbus等）并訂購相應的通信授權和配置工具。

4. 輔助電源匹配： 確認現場提供的直流屏或交流電源電壓與控制電源額定值匹配。

5. 與后備保護的配合： PCD235B1101 雖然集成了后備保護，但在重要應用中，通常仍需配置獨立的、完全冗余的后備保護裝置，形成完整的保護方案。

6. 務必在安裝、調試和投運過程中，嚴格遵循ABB提供的《技術手冊》、《應用指南》和《整定計算導則》。所有權威文件應通過 ABB PCD235B1101 3BHE032025R1101 產品鏈接 獲取或向ABB電力系統部門咨詢。保護繼電器的應用涉及電網安全，強烈建議由具備資質的繼電保護專業人員進行相關工作
