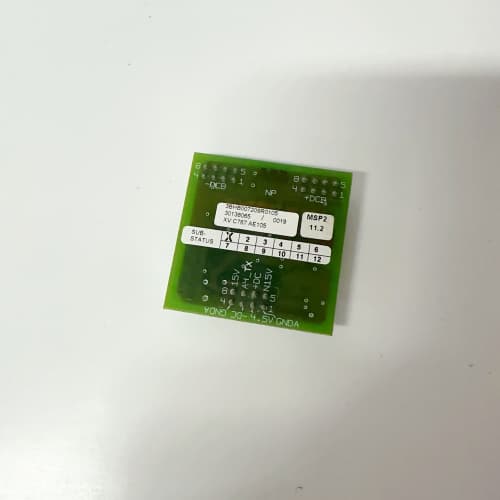

ABB XVC767AE105 38HB007209R0105 是ABB公司為其工業自動化系統（特別是AC 800M系列）設計的一款高性能通信接口模塊。有關此產品的詳細技術規格和配置指南，請?jiān)L問官方產品鏈接。該模塊是ABB 800xA系統或類似架構中的關鍵組件，通常作為PROFINET IO控制器模塊，負責實現AC 800M控制器與PROFINET工業以太網網絡上分布式I/O設備及驅動器的實時、確定性通信。

產品描述

ABB XVC767AE105 38HB007209R0105 是一款功能強大的PROFINET IO控制器通信模塊。其中，XVC767AE105 是產品型號，而 38HB007209R0105 是其具體的物料/訂貨號。該模塊設計用于插入ABB AC 800M高性能控制器的機架中，使其能夠作為主站管理和控制連接在PROFINET網絡上的大量設備，如遠程I/O站、變頻器、機器人控制器等。通過集成 ABB XVC767AE105 模塊，控制系統能夠利用PROFINET的高帶寬和靈活性，構建開放、高效的設備層網絡。其設計符合工業環境的嚴苛要求，確保了通信的可靠性和實時性。這款 XVC767AE105 模塊是ABB推動工廠自動化向工業以太網融合戰略的關鍵產品，其 38HB007209R0105 版本確保了與特定系統版本的兼容性。

產品參數

• 功能： PROFINET IO控制器通信模塊

• 兼容系統： ABB AC 800M系列高性能控制器（如PM856, PM860, PM864, PM866, PM891等）

• 通信協議： PROFINET IO（符合IEC 61158標準），支持RT（實時）和IRT（等時實時）通信，支持PROFIsafe安全協議。

• 網絡接口： 2個獨立的RJ45以太網端口（支持10/100/1000 Mbps），支持線型、星型或環網拓?fù)洌ㄐ枧浜现С諱RP的交換機）。

• 連接能力： 支持連接大量的PROFINET IO設備（IO設備數量及模塊數取決于控制器性能和配置）。

• 性能： 高數據交換能力和極短的循環時間，滿足高速控制和運動同步應用。

• 診斷功能： 全面的LED狀態指示（電源、運行、端口狀態、網絡活動）和通過工程軟件訪問的詳細網絡、設備及通道診斷。

• 配置方式： 通過ABB的Control Builder M工程軟件，使用GSDML文件進行硬件組態、網絡參數設置和設備數據映射。

優勢與特性

ABB XVC767AE105 38HB007209R0105 的核心優勢在于其將先進的PROFINET技術深度集成到ABB領先的控制平臺中。其關鍵特性包括對PROFINET IRT（等時實時）的支持，可實現微秒級的時鐘同步，非常適合多軸協同運動控制和高速工藝應用。雙端口設計便于構建線型網絡，節省交換機成本并簡化布線。模塊提供卓越的實時性能和網絡診斷能力，確?？刂浦芷诘拇_定性和快速故障定位。作為ABB生態系統的一部分，XVC767AE105 的配置、監控和診斷完全集成在統一的Control Builder M環境中，極大地簡化了工程和維護工作，提升了整個系統生命周期的效率。

應用領域中的案例

該模塊廣泛應用于需要高性能開放式網絡和精密協同控制的行業。

• 汽車制造（車身焊接與總裝）： ABB XVC767AE105 模塊使AC 800M控制器能夠作為中央“大腦”，通過PROFINET IRT網絡精確同步控制數十臺焊接機器人、搬運機器人和伺服壓機，實現復雜的車身制造工藝。

• 包裝機械與印刷設備： 在高速包裝機或輪轉印刷機中，該模塊用于集成大量的伺服驅動器、電子凸輪和視覺系統，確保各個執行單元的高速同步和精確套準。

• 鋰電電池生產（涂布、卷繞）： 在極片制造過程中，通過PROFINET網絡同步控制多臺張力控制器、糾偏系統和測量儀表，XVC767AE105 是實現高精度、高一致性生產的關鍵通信樞紐。

與競品的比較

與通過外部網關連接PROFINET網絡的方式相比，ABB XVC767AE105 提供了原生、內核級別的集成，消除了額外的通信延遲和單一故障點，實現了更高的性能和系統可靠性。與其他自動化廠商（如西門子、倍福）內置PROFINET控制器的PLC相比，XVC767AE105 的優勢在于其所在的AC 800M平臺在復雜流程控制和大型DCS應用上的深厚積累，為需要混合過程與離散控制的場景提供了強大的單一控制平臺。相較于ABB前代通信模塊，它在帶寬、IRT功能和支持設備數量上實現了顯著提升。

選型建議與注意事項

1. 控制器兼容性確認： 在選型前，必須確認 XVC767AE105 與您計劃使用的具體AC 800M CPU型號及固件版本完全兼容。某些高級功能（如IRT）可能需要特定性能等級的CPU。

2. 網絡規劃與性能設計： 必須進行詳細的PROFINET網絡規劃，包括網絡拓?fù)?、循環時間計算、IRT域劃分、設備選型（需支持所需協議版本）等。確保網絡設計滿足應用實時性要求。

3. 工程軟件要求： 配置 XVC767AE105 需要最新版本的ABB Control Builder M Professional軟件，并需導入所有第三方PROFINET設備的GSDML文件。

4. 安裝與物理層： 使用符合PROFINET Cat.5e或更高標準的工業以太網電纜和接頭。正確規劃網絡拓?fù)?，并在需要高可用性時配置MRP（介質冗余協議）環網。

5. 備件與版本管理： 采購時請指明完整型號 ABB XVC767AE105 38HB007209R0105。注意模塊的硬件版本和預裝固件版本。作為備件更換時，建議使用相同版本，或確認新版本的向下兼容性。操作前請備份整個項目配置。更換后需進行網絡通信測試和設備功能驗證
