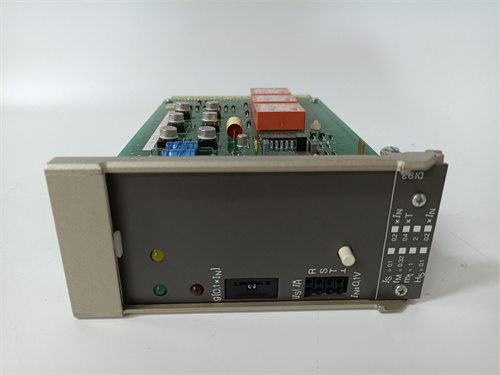

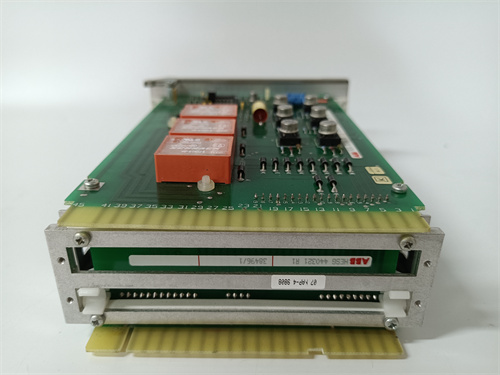

ABB DI93A HESG440355R3

產品描述
ABB DI93A HESG440355R3 是ABB公司為其電力自動化產品線，特別是在繼電保護領域，設計的一款重要組件。根據型號判斷，它屬于ABB著名的RELION? 產品家族，具體是一款保護繼電器或保護測控裝置的數字量輸入模塊或其關鍵內部板卡。該模塊負責采集來自斷路器、隔離開關、保護壓板等現場設備的開關量狀態信號（如分/合閘位置、告警觸點狀態），并將其轉換為保護裝置內部邏輯可以處理的信號。作為保護系統感知外部狀態的關鍵“感官”，ABB DI93A 的可靠性和快速響應能力直接影響到保護邏輯的正確判斷與動作。其完整訂貨號 HESG440355R3 確保了備件的精確追溯。在變電站自動化系統中，配置可靠的 ABB DI93A 模塊是確保保護信息準確無誤的基礎。更多技術信息請訪問：ABB DI93A HESG440355R3。

產品參數

• 產品類型： 保護裝置數字量輸入模塊 / 內部處理板卡

• 所屬系列： ABB RELION? 系列保護裝置（如REF， REB， RET系列等）

• 主要功能：

  • 開關量信號采集： 采集多路（如16路或32路）無源干接點或有源濕接點信號。

  • 信號調理與隔離： 對輸入信號進行去抖、濾波和光電隔離，以消除干擾并保護裝置內部電路。

  • 狀態監測： 監測各輸入通道的狀態，并可檢測輸入回路斷線等故障。

• 輸入特性：

  • 類型： 通常支持直流電壓輸入（如24V DC, 48V DC, 110V DC, 220V DC）。

  • 響應時間： 毫秒級快速響應，滿足保護速動性要求。

• 電氣隔離： 通道之間以及通道與裝置邏輯電路之間有高等級的電氣隔離（如4kV）。

• 物理接口： 通過可插拔端子排或連接器與外部接線連接。

優勢與特點

• 高可靠性設計： 作為保護系統的一部分，ABB DI93A HESG440355R3 采用工業級乃至更高標準的元器件和設計，確保在變電站的強電磁干擾環境下長期穩定、無誤動和拒動。

• 強大的抗干擾能力： 高質量的光電隔離、RC濾波以及可能的浪涌吸收設計，能有效抑制現場感應雷、操作過電壓等干擾，保證信號采集的純凈和準確。

• 快速的信號響應： 優化的硬件電路和軟件處理，確保開關量變位能被快速捕捉并上報，滿足保護邏輯和事件順序記錄（SOE）對時間精度的要求。

• 靈活的配置與診斷： 輸入電壓等級通常可通過跳線或軟件配置。模塊提供通道狀態指示（如LED），并可將診斷信息上傳至裝置，便于遠程監控和維護。

• 與RELION?平臺深度集成： 作為原廠模塊，它與ABB保護裝置的硬件背板、供電系統、通信總線和配置工具完美匹配，確保最佳的性能和兼容性。

應用領域案例

• 線路保護裝置狀態采集： 在REF615等線路保護裝置中，ABB DI93A 模塊用于采集斷路器彈簧未儲能、SF6壓力低、遠方/就地控制把手位置等狀態信號，作為保護閉鎖或告警的邏輯條件。

• 變壓器保護裝置開入量采集： 在RET670等變壓器保護中，采集各側斷路器位置、隔離開關位置、瓦斯繼電器和油溫油位繼電器的觸點信號。

• 母線保護裝置信號采集： 在REB670母線保護中，采集連接至母線上各間隔的斷路器、刀閘位置，用于動態生成母線運行方式，實現保護區的自動識別。

• 自動化系統通用狀態監測： 在變電站的測控裝置中，用于采集各種輔助設備的告警和狀態信號。

與競爭產品的比較
與使用外部中間繼電器轉換再接入通用I/O模塊的方案相比，ABB DI93A HESG440355R3 作為內置專用模塊，在集成度、可靠性、響應速度、抗干擾性能和占用空間上具有顯著優勢。其直接競爭對手是其他保護廠商（如西門子、通用電氣、南瑞繼保）保護裝置內部的同類數字量輸入板卡。相比它們，DI93A 的優勢在于其作為ABB RELION? 平臺標準化組件的高互換性、全球統一的質量標準以及通過大量應用驗證的高可靠性記錄。對于已采用ABB保護裝置的變電站，它是維護和擴容的唯一推薦選擇。

選型建議與注意事項

1. 確認裝置兼容性與槽位： 這是最關鍵的一步。 ABB DI93A HESG440355R3 必須與特定的保護裝置型號（如REF615， REB670等）、硬件版本和機箱槽位完全兼容。必須通過裝置手冊或ABB技術支持確認其適用性。

2. 明確輸入信號規格： 詳細列出所有需要接入的開入量信號，確認其是無源干接點（由裝置內部電源驅動）還是有源濕接點（由外部電源驅動），以及外部電源的電壓等級（24V DC, 110V DC等）。確保模塊支持的電壓范圍覆蓋所有信號。

3. 注意電源與功耗： 開入模塊本身及其驅動的現場接點（如果是干接點）會消耗功率。需確認保護裝置的電源模塊容量足以支持所有已安裝模塊的總功耗。

4. 正確的接線與配置：

   • 嚴格按照端子圖接線，區分公共端和有源端。

   • 根據現場信號類型，通過跳線或軟件正確設置每個通道的輸入類型（干接點/濕接點及電壓等級）。

5. 抗干擾措施： 對于長電纜引入的開入量，建議在電纜入口端（裝置側）并接適當?shù)目垢蓴_電容或采用屏蔽電纜并單端接地。

6. 務必依據ABB發布的《RELION? 產品硬件手冊》中關于數字量輸入模塊的章節進行操作。所有關于兼容性列表、跳線設置、接線圖和額定參數的權威信息，均應通過 ABB DI93A HESG440355R3 產品鏈接 獲取的官方文件為準。強烈建議由熟悉ABB保護裝置的繼電保護工程師或技術人員進行選型和安裝調試。
